6 Размещение водоотводящих сетей на плане, в поперечном и продольном профиле улиц

Водоотводящие сети различных систем в крупных городах при развитом подземном хозяйстве должны трассироваться с учетом других подземных сооружений. Кроме этого, также необходимо учитывать возможности размещения механизмов при строительно-монтажных работах.

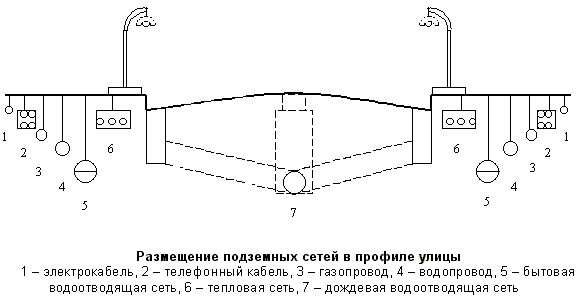

Согласно требованиям СНиП трассировку бытовой водоотводящей сети ведут параллельно “красным” линиям застройки, при этом сеть по возможности прокладывают в зеленых или технических зонах, т.е. вне территории проезжей части. На проездах шириной 30 метров и более допускается прокладывать 2 нитки трубопроводов по разным сторонам проезда. Дождевую сеть, наоборот, трассируют по середине проезда.

Расстояние в плане от напорных водоотводящих сетей до обрезов фундаментов зданий, туннелей и т.д. не должно быть менее 5 метров, а для безнапорных – не менее 3 м. Минимальное расстояние от различных подземных сетей необходимо принимать по следующей таблице:

Таблица 11 – Минимальное расстояние между инженерными сетями

Сети	Водопровод	Канализация	Дренажи водостоки	Газопроводы с давлением, МПа				Кабели		Теплопроводы
				< 0,05	0,05- 0,3	0,3-0,6	0.6-1,2	силовые	связи
Самотечная канализация	---	0,7	0,7	1	1,5	2	5	0,5	1	1
Напорная канализация	---	1,5	1,5						0,5	0,5
Дренажи и водостоки	1,5	0,7	0,7						1	1

Для водопровода расстояние до водоотводящей сети (напорной и самотечной) принимается при диаметре водопровода до 200 мм – 1,5 м, при диаметре более 200 мм – не менее 3 м.

При очень развитом подземном хозяйстве под магистральными проездами все инженерные сети, кроме газопроводов, прокладывают в общих коллекторах–туннелях.

Кроме трассировки в плане, водоотводящие сети необходимо зонировать и по глубине заложения. При подземной прокладке подземные сети должны быть уложены на наименьшей технически оправданной глубине. В плане сети желательно укладывать от оси застройки к оси проезжей части по возрастающей глубине.

Для внутридворовой водоотводящей сети минимальная глубина заложения определяется по двум условиям:

1. h’min = hпром – a,

где hпром – нормативная глубина промерзания грунта,

a = 0,3 м – для труб диаметром не более 500 мм,

a = 0,5 м – для труб больших диаметров.

2. h’’min = d + 0,7,

где d – диаметр трубы, м.

Наибольшую из этих двух величин принимают за минимальную глубину заложения внутридворовой сети

Продольный профиль коллектора (рис.9) устанавливает положение коллектора в вертикальной плоскости (т.е. высотное положение), отметки лотка и шелыги трубы (шелыга – верхняя часть трубы, лоток – нижняя часть), глубину заложения трубы и продольный уклон для каждого расчетного участка. Наименьшая глубина заложения принимается по местным условиям. Рекомендуется закладывать в начальных точках водосточной сети лоток коллектора при его диаметре до 500мм на 0,3м ниже наибольшей глубины промерзания грунта, а при диаметре коллектора более 500мм –на 0,5м. Нормальная глубина заложения водосточных коллекторов 2…3м, предельная (при открытом способе производства работ) – 5…6м. Во всех случаях от поверхности земли до верха трубы должно быть не менее 0,7м.

Рисунок 7 – Продольный профиль

3.1Размещение водоотводящих сетей на плане и в поперечном профиле улиц

Водоотводящие сети различных систем в крупных городах при развитом подземном хозяйстве должны трассироваться с учетом других подземных сооружений. Кроме этого, также необходимо учитывать возможности размещения механизмов при строительно-монтажных работах.

Согласно требованиям СНиП трассировку бытовой водоотводящей сети ведут параллельно “красным” линиям застройки, при этом сеть по возможности прокладывают в зеленых или технических зонах, т.е. вне территории проезжей части. На проездах шириной 30 метров и более допускается прокладывать 2 нитки трубопроводов по разным сторонам проезда. Дождевую сеть, наоборот, трассируют по середине проезда.

Расстояние в плане от напорных водоотводящих сетей до обрезов фундаментов зданий, туннелей и т.д. не должно быть менее 5 метров, а для безнапорных – не менее 3 м. Минимальное расстояние от различных подземных сетей необходимо принимать по следующей таблице:

Сети	Водопровод	Канализация	Дренажи водостоки	Газопроводы с давлением, МПа				Кабели		Теплопроводы
				< 0,05	0,05-0,3	0,3-0,6	0.6-1,2	силовые	связи
Самотечная канализация	---	0,7	0,7	1	1,5	2	5	0,5	1	1
Напорная канализация	---	1,5	1,5						0,5	0,5
Дренажи и водостоки	1,5	0,7	0,7						1	1

Для водопровода расстояние до водоотводящей сети (напорной и самотечной) принимается при диаметре водопровода до 200 мм – 1,5 м, при диаметре более 200 мм – не менее 3 м.

При очень развитом подземном хозяйстве под магистральными проездами все инженерные сети, кроме газопроводов, прокладывают в общих коллекторах–туннелях.

Кроме трассировки в плане, водоотводящие сети необходимо зонировать и по глубине заложения. При подземной прокладке подземные сети должны быть уложены на наименьшей технически оправданной глубине. В плане сети желательно укладывать от оси застройки к оси проезжей части по возрастающей глубине.

Для внутридворовой водоотводящей сети минимальная глубина заложения определяется по двум условиям:

1. h’min = hпром – a,

где hпром – нормативная глубина промерзания грунта,

a = 0,3 м – для труб диаметром не более 500 мм,

a = 0,5 м – для труб больших диаметров.

2. h’’min = d + 0,7,

где d – диаметр трубы, м.

Наибольшую из этих двух величин принимают за минимальную глубину заложения внутридворовой сети
