Задача № 1.
Рассчитать местное вытяжное устройство (типа зонта) на участке об-служивания и ремонта автомобилей.
Примечание. Принять температуру окружающего воздуха (tв) равной 20С.
Примечание. Местные отсосы открытого типа – вытяжные зонты – служат для улавливания потоков вредных веществ и конвективных (тепловых) пото-ков, направленных вверх.
При устойчивых конвективных потоках, например, от проёмов кузнеч-ных, плавильных и термических печей, имеющих осевую скорость движения воздуха на уровне всасывающего отверстия v ≥ 0,5 м/с, рекомендуется применять вытяжные зонты, расположенные над источником тепла.
Часовое количество воздуха (Lк, м3/ч), подтекающего к зонту с конвек-тивной струёй, возникающей над тепловым источником круглой и прямоуго-льной формы (при a/b = 1,5), определяется по формуле Lк = 67·(Qк·Z·Fи2)1/3, где Qк – часовое количество тепла, выделяемого источником путём конвек-ции, ккал/ч; Z – расстояние от нагретой поверхности до воздухоприёмного сечения зонта, м; Fи – площадь горизонтальной поверхности источника теп-ла, м2. Значение Qк можно определить по формуле Qк = к· Fи·(tи – tв), где к – коэффициент конвективной теплоотдачи, ккал/(ч·м2·С): для воздуха к = 1,3·(tи – tв)1/3, здесь tи – температура нагретой поверхности источника,С (при-нять равной 20С); Fи – площадь горизонтальной поверхности источника те-пла, м2.
Расход воздуха, удаляемого вытяжным зонтом, определяется из соотно-шения Lз = Lк·(Fз/Fи), где Fз – площадь сечения зонта, м2; при Z < 2,8·(Fи)1/2 принимается Fз = 1,5·Fи.
Решение: Количество
воздуха, удаляемого вытяжным зонтом,
опре-деляется выражением Lз
= Lк·(Fз/Fи). Количество
воздуха, подтекающего к вытяжному зонту
в час, Lк
= 67·(Qк·Z·Fи2)1/3. Конвекционное
количество тепла, выделяемое источни-ком
в час, Qк
=
к·
Fи·(tи
– tв). Коэффициент
конвективной теплоотдачи
к
= 1,3·(tи
– tв)1/3
=
1,3·(120 – 20)1/3
= 1,3·4,64 =
=
6,032
ккал/(ч·м2·С). Площадь
сечения зонта Fз
= a·b
= 1,2·0,5 = 0,6
м2.
Дано: а
= 1,2 м b
= 0,5 м Vв
= 0,8 м/с Z
= 1,7 м Z
< 2,8·(Fи)1/2 Fз
= 1,5·
Fи tв
= 20C tи
= 120C Lз
= ?
(1)
(2)
(3)
Так как Fз = 1,5·Fи, то Fи = Fз/1,5 = 0,6/1,5 = 0,4 м2.
Qк = 6,032·0,4·100 = 241,28 ккал/ч.
Lк = 67·(241,28·1,7·(0,4)2)1/3 = 67·(65,62816)1/3 = 67·4,0337 = 270,26 м3/ч.
Подставляя получившиеся результаты в формулу (1), получаем
Lз = 270,26·(0,6/0,4) = 270,26·1,5 = 405,39 м3/ч.
Ответ: Количество воздуха, удаляемого вытяжным зонтом равно 405,39 м3/ч.
Вопрос № 2.
Изложите сущность поражения человека электрическим током при раз-личных схемах его включения в сеть. Что положено в основу выбора ре-жима нейтрали (заземлённой, изолированной)? Какая сеть более безопасна: с изолированной или заземлённой нейтралью?
Э
лектрические
сети промышленных предприятий могут
работать как с изолированной от земли
нейтралью трансформатора, так и с его
нейтралью, соединённой с землёй наглухо
или через малое сопротивление (Рис. 1).
Эти разновидности сетей имеют свои
достоинства и недостатки с точки зрения
опасности прикосновения человека к
токоведущим частям.
Рис. 1. Разновидности электрических трёхфазных сетей:
- трехпроводная с изолированной нейтралью;
- четырехпроводная с глухозаземлённой нейтралью.
При двухполюсном (Рис. 2.) касании (одновременное касание двух фаз трёхфазной сети) сила тока, проходящего через тело человека, не зависит от режима нейтрали сети. В обоих случаях она определяется только сопротив-лением человека Rч: Iч = Uл / Rч = 380 / 1000 = 0,38 А, где Uл – линейное напряжение.
Если человек прикоснётся к фазе и нулевому проводу (нейтрали) в сети с глухозаземлённой нейтралью, величина тока, проходящего через его тело, будет немного меньше: Iч = Uф / Rч = 220 / 1000 = 0,22 А, однако и она будет определяться исключительно сопротивлением тела человека Rч.

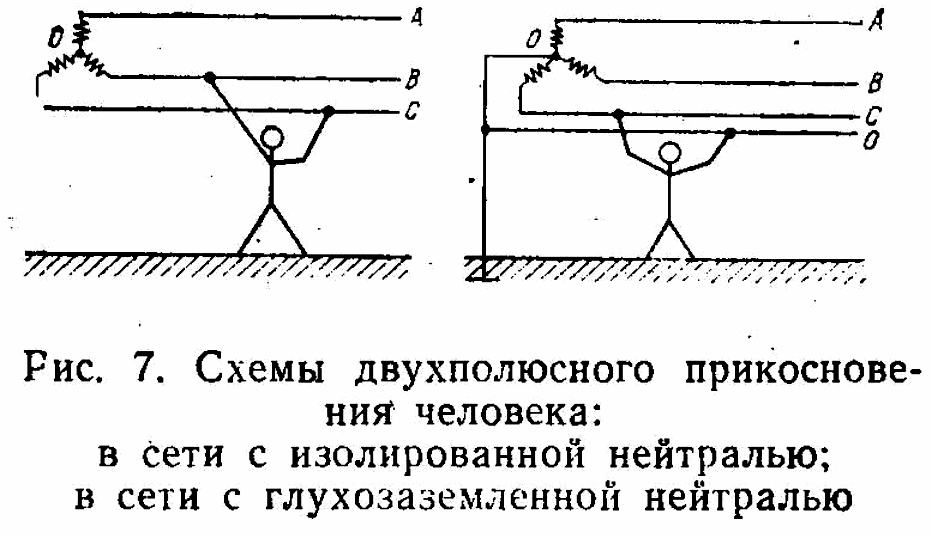

Рис. 2. Схемы двухполюсного прикосновения человека:
- в сети с изолированной нейтралью;
- в сети с глухозаземлённой нейтралью.
П
ри
однополюсном прикосновении ток,
проходящий через тело человека, зависит
от режима нейтрали и сопротивления
изоляции сети отно-сительно земли (Рис.
3.).

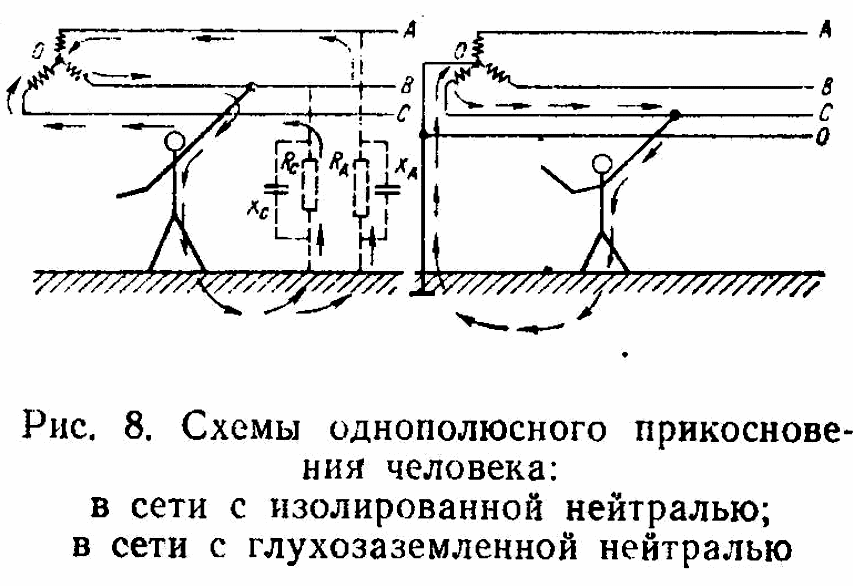

Рис. 3. Схемы однополюсного прикосновения человека в сети:
- с изолированной нейтралью;
- с глухозаземлённой нейтралью.
При прикосновении человека к одной из фаз (например, фаза В) трёх-фазной сети с изолированной нейтралью образуется замкнутая цепь: обложка фазы В трансформатора – фаза В – человек – земля – активное и ёмкостное сопротивление фаз А и С относительно земли rA, rC, xCA, xCC фазы А и С – обмотка фаз А и С трансформатора. Ток Iч, протекающий по этой сети, опре-деляет опасность поражения человека. Сопротивления обмоток фаз транс-форматора и сопротивления проводов фаз по сравнению с сопротивлением тела человека и сопротивлением изоляции несоизмеримо малы, поэтому ве-личина протекающего через тело человека тока определяется в основном со-противлением тела человека и сопротивлением изоляции фаз относительно земли.
Ёмкость линии и ёмкостная составляющая сопротивления изоляции фаз зависят от протяжённости и разветвлённости линии: чем длиннее и разветв-лённее линия, тем больше ёмкость и меньше ёмкостная составляющая сопро-тивления изоляции.
Поэтому, даже если обеспечить идеальное состояние активной состав-ляющей сопротивления изоляции в такой сети, это не обеспечит защиту чело-века от поражения электрическим током. В таких сетях, обладающих боль-шой ёмкостью, при снятии напряжения опасность поражения не исключает-ся, т. к. через его тело в случае прикосновения пройдёт разрядный ток этой ёмкости. Например, ёмкость одной фазы кабеля напряжением 1кВ по отно-шению к свинцовой оболочке (земле) составляет 1 мкФ на 1 км длины кабе-ля.
Поэтому
ток, проходящий через тело человека,
прикоснувшегося к фа-зе А
(Рис. 3, а), может достигать смертельно
опасной величины, даже если величина
активной составляющей сопротивления
изоляции очень велика (Rиз∞).
В этом случае Zиз=хС,
и величина тока, проходящего через тело
человека, будет равна Iч=
,
где Uф
– фазное напряжение, Uф=UA/√3=380/√3=220В;
хС
– реактивное ёмкостное сопротивление,
хС=1/ωС.
С увеличением ёмкости фаз относительно
земли ток поражения будет возрастать.
При прикосновении человека к голой фазе в сети с глухозаземлённой нейтралью человек окажется под фазным напряжением, и проходящий через него ток будет определяться выражением: Iч=Uф/Rч+Rп+Rоб+R0≈Uф/Rч , где Rп – сопротивление участка пола, прикасающегося к ступням ног; Rоб – со-противление обуви; R0 – сопротивление заземления нейтрали. Сопротивле-ние изоляции двух других фаз не ограничивает ток поражения.
В
практике часто бывает так, что одна из
фаз трехфазной сети оказы-вается
замкнутой накоротко на землю. Рассмотрим,
что при этом происходит. На рис. 4 показаны
такие ситуации. Независимо от того,
заземлена нейтраль источника тока или
заизолирована, прикосновение человека
к неповреждён-ной фазе является смертельно
опасным. Допустим, что в сети с
изолирован-ной нейтралью появилось
замыкание на землю (Рис. 4, а). Сопротивление
изоляции этой фазы относительно земли
стало равным нулю. В этом случае человек,
коснувшись неповреждённой фазы А,
окажется между двумя фазами в электрической
цепи: источник питания – фаза А
– человек – земля – фаза С.
Ток, проходящий через тело человека,
Iч=UАС/Rч=Uл/Rч.
Рис.
4. Схема прохождения тока через тело
человека при касании им фазы А, ког-да
фаза С замкнута на землю в сети с
изолированной (а) и с заземлённой (б)
ней-тралью; векторная диаграмма
напряжений фаз относительно земли (в).
Пусть Uл=380B, Rч=1кВ. Тогда Iч = 380/1000 = 0,38 A = 380 мА. Этот ток смертельно опасен.
В сети с глухозаземлённой нейтралью (Рис. 4, б) человек аналогично попадёт под напряжение UАз=UСз=(Uф2+U02+UфU0)^1/2.
Т. к. напряжение смещения нейтрали U0 (Рис. 4, в) имеет небольшое значение, можно считать что напряжение UАз, под которое попадает человек, мало отличается от фазного, т. е. Iч=UАз/Rч≈Uф/Rч. Например, при Uф=220 B и Rч=1 кОм Iч=220 мА. Этот ток также смертельно опасен для человека. По-этому ПУЭ запрещена длительная (более 2 часов) работа кабельной сети при наличии в ней замыкания на землю. Отсюда ясно, что применение той или иной схемы электропитания (сети с изолированной или глухозаземлённой нейтралью) существенно меняет условия электробезопасности при однопо-люсном прикосновении человека к токоведущим частям. При двухполюсном касании схема электроснабжения влияния на электробезопасность не оказы-вает.
Трехфазные сети с изолированной нейтралью, как правило, приме-няются в небольших по протяжённости и неразветвлённых линиях, где обес-печиваются высокое значение сопротивление изоляции и её надёжный кон-троль. Обычно такие сети применяются как временные в переносных энерго-установках в условиях повышенной опасности. Ограничение применения та-ких сетей объясняется ещё и тем, что в них затруднён поиск места повреж-дения изоляции и, следовательно, отключение повреждённого участка линии. Из-за увеличения напряжения на неповреждённых фазах относительно земли возникают двойные замыкания на землю, даже при хорошем заземлении при-водящие к появлению опасных напряжений на оборудовании. Если такие сети не имеют устройств непрерывного контроля изоляции, замыкание фазы на землю длительное время остаётся незамеченным и тем самым создаёт очень неблагоприятные условия эксплуатации. Недостатками сетей с изолирован-ной нейтралью являются также резонансные перенапряжения, повреждаю-щие изоляцию трансформаторов и пробивающие пробивные предохранители, а также определённые трудности защиты при переходе высшего напряжения в сеть низшего. Предохранители существующих конструкций ненадёжны в эксплуатации; пробой их в нормальных условиях эксплуатации – частое явление, не замечаемое при отсутствии автоматического контроля. Получает-ся, по существу, режим с заземлённой нейтралью, увеличивающий опасность поражения током. Эффективная работа возможна лишь при наличии надёж-ного устройства контроля изоляции с отключением сети при уменьшении со-противления изоляции ниже заранее установленного предела, а также при непрерывном контроле целостности пробивного предохранителя.
В настоящее время на промышленных предприятиях наиболее распро-странены четырёхпроводные сети с глухозаземлённой нейтралью, позволяю-щие использовать два напряжения – линейное (380 В) и фазное (220 В). Ней-трали генераторов и трансформаторов в этих сетях соединены с заземляю-щими устройствами непосредственно или через малое сопротивление (транс-форматор тока). Четвёртый провод (ноль) сети соединён с заземлённой ней-тралью трансформатора. С помощью нулевого провода включаются потреби-тели на фазное напряжение (осветительная нагрузка).
Несмотря на некоторые недостатки такой сети в эксплуатации она на-много удобнее и безопаснее сети с изолированной нейтралью; в ней нет огра-ничений на количество потребителей и протяжённость линии.
