2.2 Устройство станка и его техническая характеристика

Токарный автоматический станок 1Б265Н-6К предназначен для изготовления деталей из калиброванных прутков или труб из различных металлов. На автомате могут производиться различные токарные операции: точение цилиндрических поверхностей, подрезание торцов, сверление, растачивание, развертывание, нарезание резьбы метчиками, плашками и резцом, точение фасонных поверхностей, точение конических поверхностей.

Многообразие выполняемых на станках операций позволяет в ряде случаев осуществить обработку сложной детали за один цикл, исключив доработку на других станках. Применяется в условиях крупносерийного и массового производства.

Техническая характеристика станка:

Макс. длина прутка, мм 4000

Макс. диаметр прутка, мм 73

Макс. длина обрабатываемой поверхности, мм 190

Макс. ход продольного суппорта, мм 200

Макс. ход поперечных суппортов, мм

-нижнего 60

-верхнего 80

-среднего 70

-отрезного 70

Частоты вращения шпинделя, об/мин 73-808

Время холостого хода, с 2,6

Рабочие подачи, мм/об 0-2,3

Мощность главного привода, кВт 30

Макс. Крутящий момент на шпинделе, кНм 1,33

Габариты, мм:

-длина 6330

-ширина 1945

-высота 2170

Масса, кг 14100

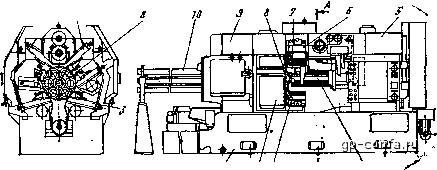

Рисунок 2 - Токарный автоматический станок 1Б265Н-6К

1 - станина;

2 - передняя стойка;

3 - поперечные суппорты;

4 - продольный суппорт;

5 - задняя стойка;

7 - шпиндель;

8 - шпиндельный блок;

9 - траверса;

10 - механизм поддержки прутков

2.3 Назначение и конструкция детали

Деталь «ролик» изготовлена из Стали ШХ15 ГОСТ 801-78.

Роликовые подшипники , с короткими цилиндрическими роликами, применяют в узлах, воспринимающие большие радиальные нагрузки. Быстроходны, но требовательны к соосности посадочных мест.

Конические роликовые подшипники - универсальны. Воспринимают не только осевые, но и радиальные нагрузки. Допустимые частоты вращения этих подшипников не велики, что ограничивает широту их использования. Применение: ступицы автомобилей, колёса самолётов и т.д.

Эта конструкция подшипника способна одновременно воспринимать большую радиальную и одностороннюю осевую нагрузку (для одиночной установки). Желательна работа при одновременном наличии обеих нагрузок. Тело качения в подшипнике - конический ролик. Уже 100 лет компания TIMKEN является ведущим производителем конических роликовых подшипников в мире. Широкое применение эта конструкция нашла в металлургии и тяжелом машиностроении.

Таблица 1 – Химические свойства Стали ШХ15 ГОСТ 801-78

Марка Стали	Массовая доля элементов, %
	С	Si	Mn	Cr, не более
Сталь ШХ15	0.95-1.05	0.17-0.37	0.2-0.4	1.05

Таблица 2 – Механические свойства Стали ШХ15 ГОСТ 801-78

Марка Стали	Механические свойства, не менее
	Gт, МПа	Gв, МПа	бs, %	KCU, Дж/м2
Сталь ШХ15	3139	3237	628	35-40
