Вправа 1-06. Введення допоміжної прямої через дві точки
Дана команда дозволяє накреслити одну або кілька допоміжних прямих ліній по двох точках, через які вони проходять. При створенні прямих можна вказати положення точок безпосередньо на кресленні або ввести значення координат точок і кута нахилу в полях Рядка параметрів (рисунок 10).
Рисунок 10
Якщо ви хочете, щоб при введенні прямій були обчислені й проставлені точки її перетинання з усіма кривими поточного виду, Ввімкніть кнопку Точки перетинань у Рядку параметрів об'єктів. При цьому кнопка змінить свій зовнішній вигляд. Повторне натискання кнопки відключає проставляння точок.
Завершити введення
допоміжних прямих можна, нажавши клавішу
<Esc> або кнопку Перервати
команду
на Панелі
спеціального керування.

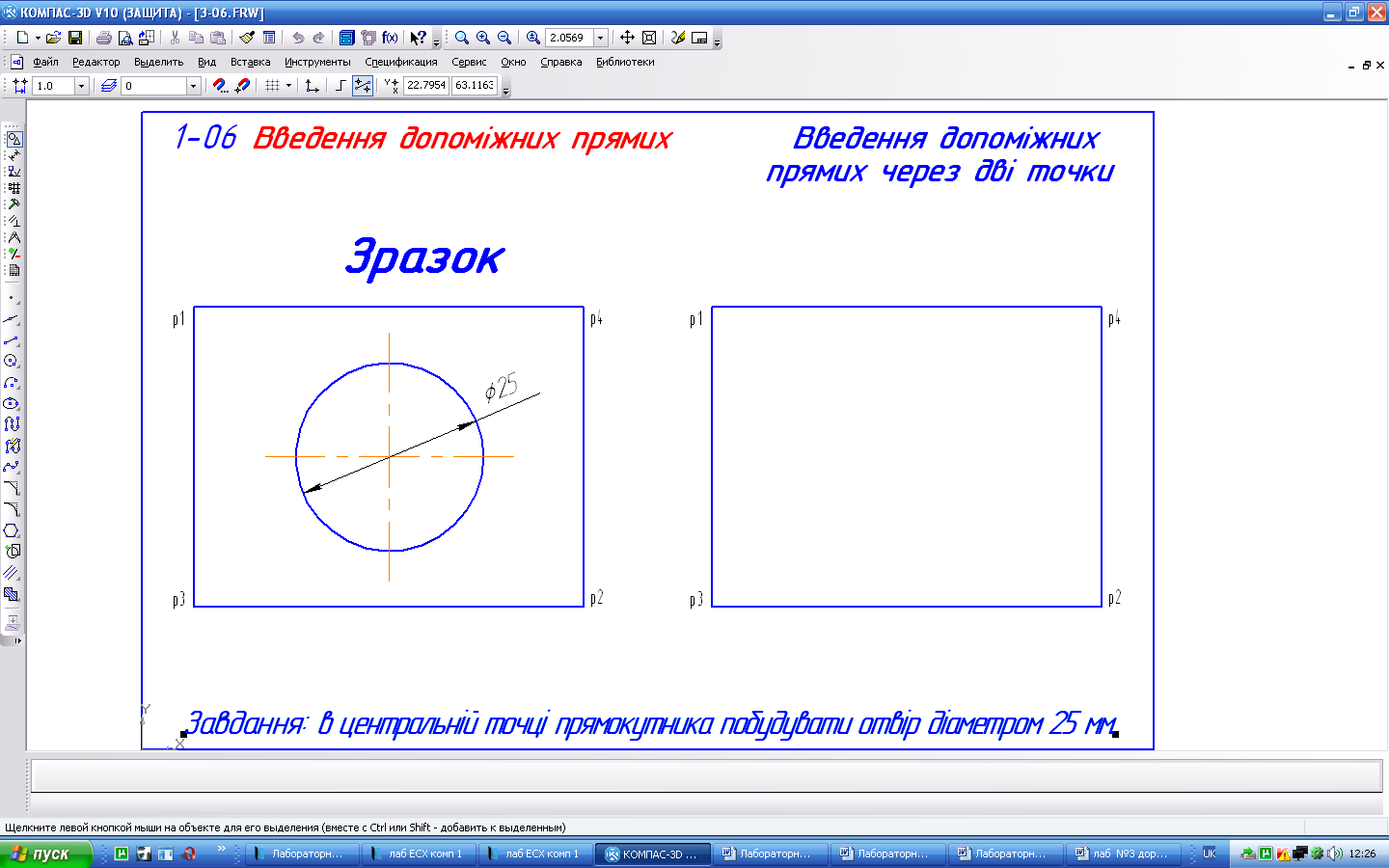

Завдання. У центрі прямокутної пластини побудуйте отвір діаметром 25 мм.
Ви вже знаєте, як побудувати окружність по центрі й радіусу. Проблема полягає в тому, що нам не відоме положення центральної точки окружності й тому не можна використати механізм прив'язок. Це типова ситуація, коли потрібну точку легко визначити за допомогою допоміжних побудов. Для цього потрібно побудувати дві допоміжні лінії, що є діагоналями прямокутника. Точка перетинання цих ліній і буде шуканою точкою.
Ввімкніть кнопку Допоміжна пряма
на вкладці Геометрія.У відповідь на запит системи Вкажіть першу точку допоміжної прямої мишею перемістите курсор у точку p1 - верхній лівий кут прямокутника. Після спрацьовування глобальної прив'язки Найближча точка натиском миші зафіксуйте точку.
У відповідь на запит системи Вкажіть другу точку допоміжної прямої перемістите курсор на точку р2 - правий нижній кут прямокутника -і зафіксуйте точку.
Аналогічним образом побудуйте другу діагональ прямокутника.
Точка перетинання побудованих допоміжних прямих є шуканою крапкою центра прямокутника.
Ввімкніть кнопку Введення окружності
на сторінці
Геометрія
Інструментальної
панелі.У Рядку параметрів у поле Радіус окружності введіть значення радіуса 12.5 мм. Для автоматичної генерації осей симетрії Ввімкніть кнопку Промальовування осей
.За допомогою прив'язки Перетинання (рисунок 10) зафіксуйте центр окружності - окружність побудована.
Вправа 1-07. Введення допоміжної прямої через дві точки
Виконання завдання зводиться до визначення центральних точок окружностей. Ці точки також можна знайти за допомогою команди Допоміжна пряма, що дозволяє будувати допоміжні лінії, що проходять через точку під певним кутом.
Виконайте вправу самостійно під керівництвом викладача
Вправа 1-08. Введення допоміжної паралельної прямої

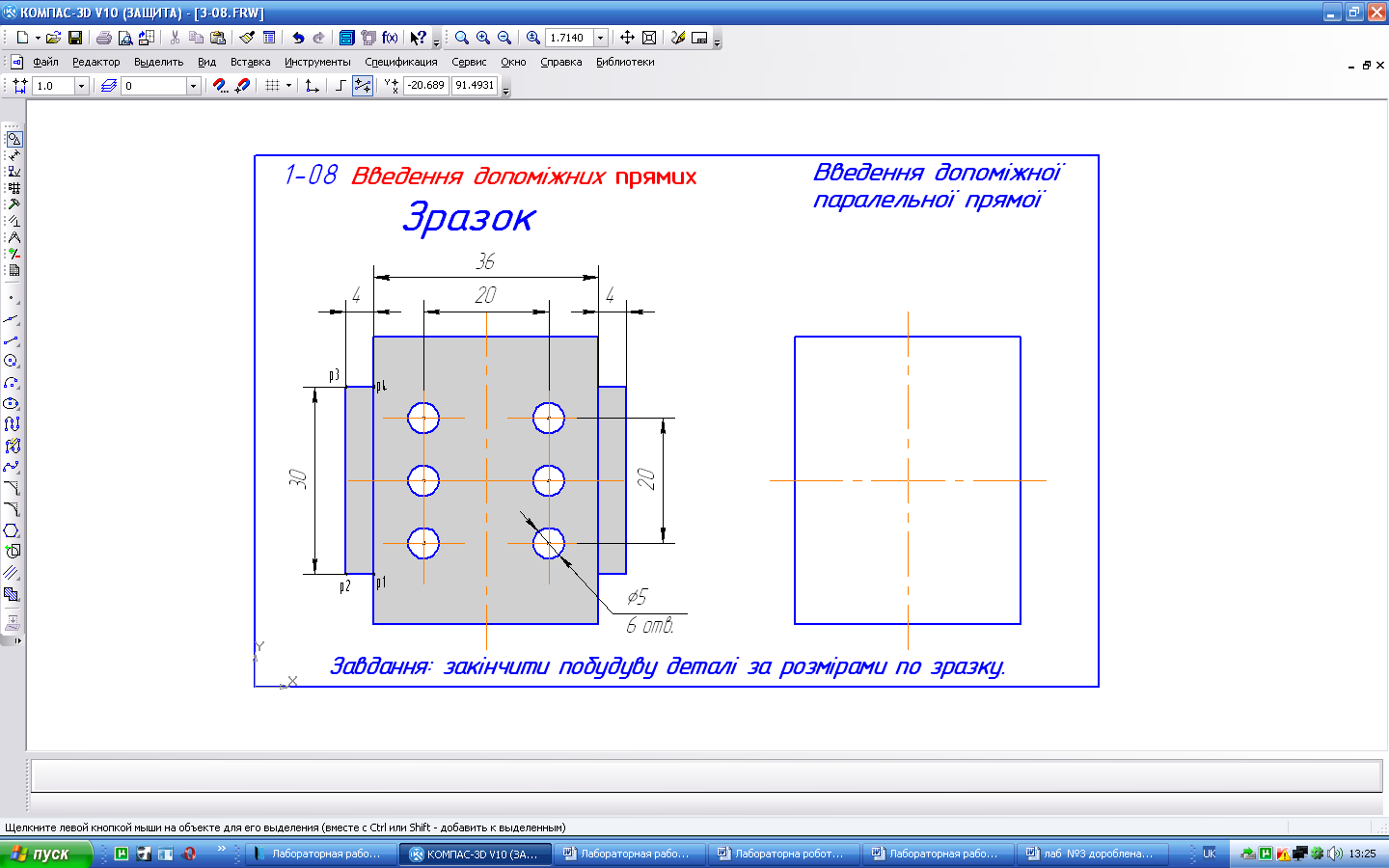

Виконання завдання зводиться до визначення положення точок p1, р2, рз, р4 у лівій частині деталі й побудові через ці точки трьох відрізків. Потім аналогічні побудови потрібно виконати праворуч. Нарешті, необхідно одержати центральні точки для всіх шести отворів і побудувати самі окружності. Всі ці точки легко побудувати за допомогою допоміжних паралельних прямих.
Команда
Паралельна
пряма
дозволяє
накреслити одну або декілька допоміжних
прямих, паралельних іншим прямим або
відрізкам.
Виконайте вправу самостійно, під керівництвом викладача
