Диагностические параметры регуляторов напряжения

Тип регулятора	Ток нагрузки регулятора, А	Напряжение, поддерживаемое регулятором напряжения, В
РРТ-31М	40	27…29
РРТ-32	—	27…29
РР 105	8	27,4…30,2
РР 106	5	24,4…30,2
РР 24А	10	13,8…14,6
РР 130	14	13,8…14,8
РР 380	10	13,8…14,8
РР 350	14	13,8…14,5
РР 362, -Б1	15	13,2…14,9
Я112-А	—	14,1±0,2
РР 133	14	28,4±0,8
Я120	—	27,5±0,3 (Л); 29,5±0,3 (З)
РР 310 В	10	13,8…14,8
РР 356 Б	10	28,4±0,8
Я 112 Б	—	13,6±0,2
КГ-751	20	28,0±0,5
РР 24-Г2	10	13,8…14,8
РР 361-А	60	26,5…28,5
РР 363	60	26…28,5
РР 390-Б	20–110	27…28,2
РР 132-А с Г250-Г2	14	I уровень 13,6±0,35 II уровень 14,2±0,5 III уровень 14,7±0,35
РР 132-А с Г287	36	То же
111.3702	18	I уровень 27,5±0,7 II уровень 29±0,7
РР 362-Б1	10	13,6…14,2
121.3702	14	13,4…14,6
13.3702	20	13,4…14,7
17.3702	18	13,5…14,6
201.3702	14	13,7…14,6
22.3702	14	13,9…14,8
221.3702	14	13,2…14,2

2.2 Оборудование и приборы

 Генераторы переменного тока, их узлы и детали, специально под­готовленные для занятия по изучению их конструкции.

• Реле-регуляторы со снятыми крышками.

• Интегральный регулятор напряжения.

• Плакаты с изображением конструкций генераторов переменного тока.

• Плакаты со схемами вибрационного, контактно-транзисторного и транзисторного регулятора напряжения.

• Генераторы переменного тока различной конструкции и в разном техническом состоянии.

• Диагностический стенд Э242.

• Соединительные провода.

2.3 Методика основных проверок генераторов

Основными проверками, которым подвергаются генераторы, явля­ются проверка на холостом ходу (на начало отдачи без нагрузки) и про­верка под нагрузкой (на начало отдачи с контрольной нагрузкой). Перед этими проверками проводиться внешний осмотр генератора, и проверя­ется сила тока возбуждения.

Для генераторов с интегральным регулятором напряжения прове­ряется также работа регулятора напряжения.

Проверки можно производить на диагностических стендах Э211, 532-2М, 532-М и других. Для проведения измерений генератор подключа­ется по схеме, как указано на рис. 2.1 и рис. 2.2.

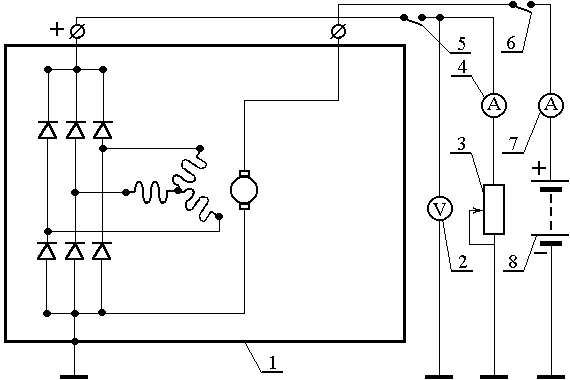

Рисунок 2.1 Схема для проверки генератора

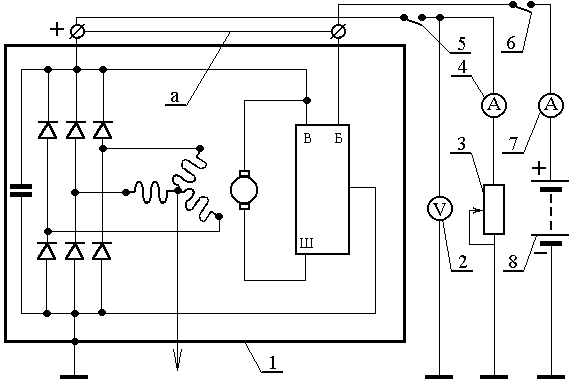

Рисунок 2.2 Схема для проверки генератора с интегральным

регулятором напряжения:

1 – генератор; 2 – вольтметр; 3 – реостат нагрузки; 4, 7 – амперметры;

5, 6 – выключатели; 8 – аккумуляторная батарея.
