Принцип дії авр

Розглянемо принцип дії АВР на прикладі двотрансформаторної підстанції 35/6 кВ, схема якої наведена на рис.3. У вихідному стані вимикачі Вl і В2 увімкнені, а секціонний вимикач В відключен. Перемикач управління ИУ встановлен у положення АВР. Реле мінімальной напруги РН1—РН4 и реле блокування РБ включені. Готовність пристрою АВР сигнализує лампа ЛГ.

Припустимо, що відбулось коротке замикання у одному з трансформаторів (трансформатори на схемі не зображені, але виходи їх вторинних обмоток позначени “Вывод1» та «Вывод2»). Наприклад, спрацьовав максимальний струмовий захист трансформатора Т1, в наслідок чого зникла напруга на шинах секції 1. При цьому зникає живлення з реле мінімальної напруги РН1 та РН2, які підключені до вимірювального трансформатора ТН1. Через контакти РН1 та РН2 подається оперативний струм на обмотку реле часу РВ1, яке з витримкой часу замикає свій контакт у колі проміжного реле РП1. Через контакти РП1 подається живлення на котушку вимикання вимикача В1. Цим забеспечується відключення пошкодженого трансформатора від секційних шин. При цьому блок-контакт вимикача В1 замикається і подає живлення на котушку вмикання секціонного вимикача В. При цьому звільняється пружина привода вимикача В. Вмикання секціонного вимикача В забезпечує живлення обох секцій підстанції. Одночасно заводиться двигун М для наступних операцій включення. Двигун привода М відключається кінцевим вимикачем ВК, якщо пружинний привод готів. Про дію пристрою АВР сигналізує сигнальна лампа ЛГ (вона згасає).

При зникненні напруги на другій секції схема працює аналогічно. Реле блокування РБ забезпечує однократність дії АВР, тому що при відключенні вимикачів уведень В1 або В2 реле РБ розмикає з витримкою часу ланцюг електромагніта, що включає. При включенні на к.з. секційний вимикач У відключиться своїм максимальним-струмовим захистом.

Наведену схему АВР широко застосовують у мережах промислових підприємств, тому що вона проста, надійна в експлуатації й для її живлення не потрібно постійний оперативний струм. Аналогічну схему АВР секційного вимикача з електромагнітним приводом застосовують на підстанціях, де є оперативний постійний струм.

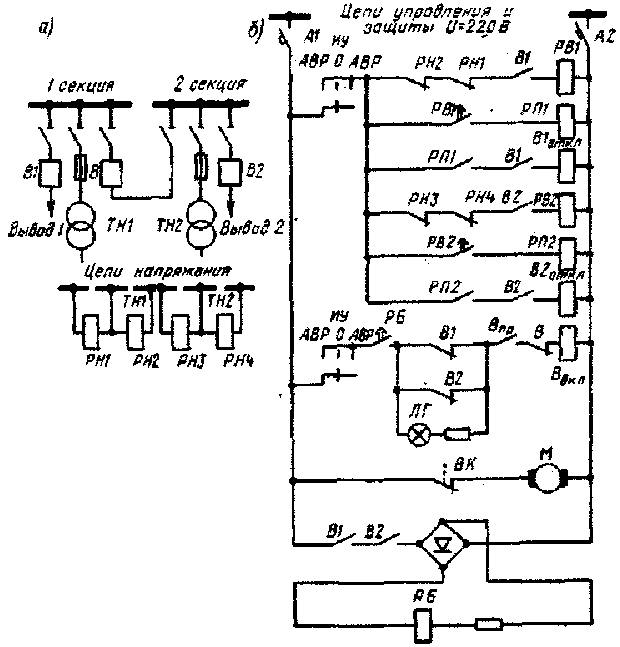

Рисунок 6 – Схема АВР із секційним вимикачем і пружинним приводом у мережі вище 1000 У: а - схема включення; 6 - кола керування й захисту.

Висновок: на лабораторній роботі було вивчено роботу автоматичного вмикача резерву, ознайомлено з розрахунком його уставок часу вмикання.
