Тетрадь
лабораторных работ по предмету:
«Метрология, стандартизация и сертификация»
специальность 190631
«Техническое обслуживание и ремонт автомобильного транспорта»
Студента________________________________________________________
Отделение___дневное_____________________________________________
Курс______3_____________________________________________________
Группа______________________________________________________
Лабораторная работа № 1
Задание: Измерить отверстие в детали штангенциркулем с ценой деления штанги _________мм, нониуса _________мм, пределом измерения ____________мм.

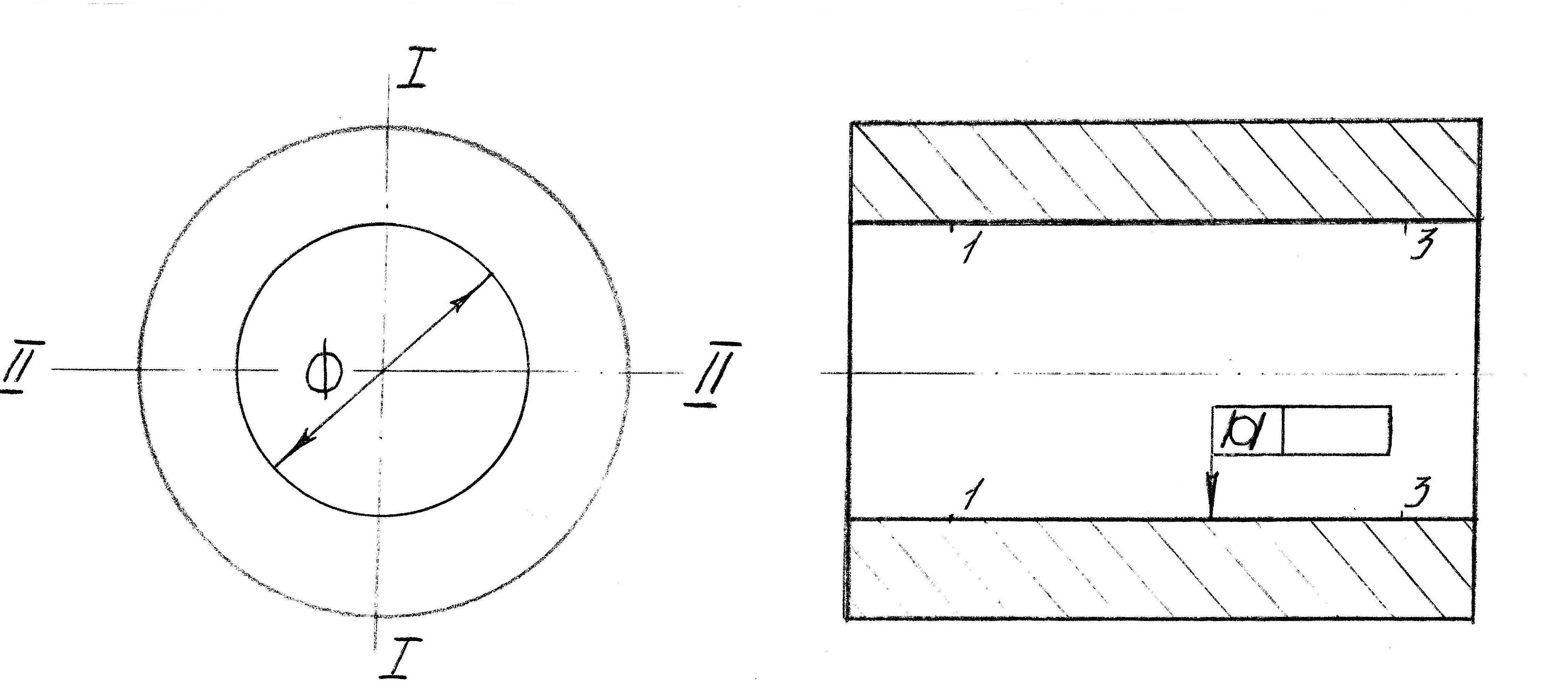

Эскиз детали и схема измерения
Размер из чертежа |
Отклонения, мм |
Предельные размеры, мм |
Допуск размера, мм |
||
верхнее |
нижнее |
наибольший |
наименьший |
||
|
|
|
|
|
|
Схема поля допуска:
Результаты измерения
Размер из чертежа |
Действительные размеры, мм |
Погрешность формы |
|||
сечение |
1-1 |
3-3 |
Характеристика |
Численное значение |
|
|
I |
|
|
|
|
II |
|
|
|
|
|
овальность |
|
|
|
|
|
1. Заключение о годности отверстия по размеру:
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________
2.Заключение о годности отверстия по нецилиндричности: ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________
Подпись студента____________________
Подпись преподавателя___________________
Лабораторная работа № 2
Задание: Измерить цилиндрический валик микрометром завода _______________ с ценой деления стебля______________ мм, барабана _______________ мм и пределом измерения ________________ мм.

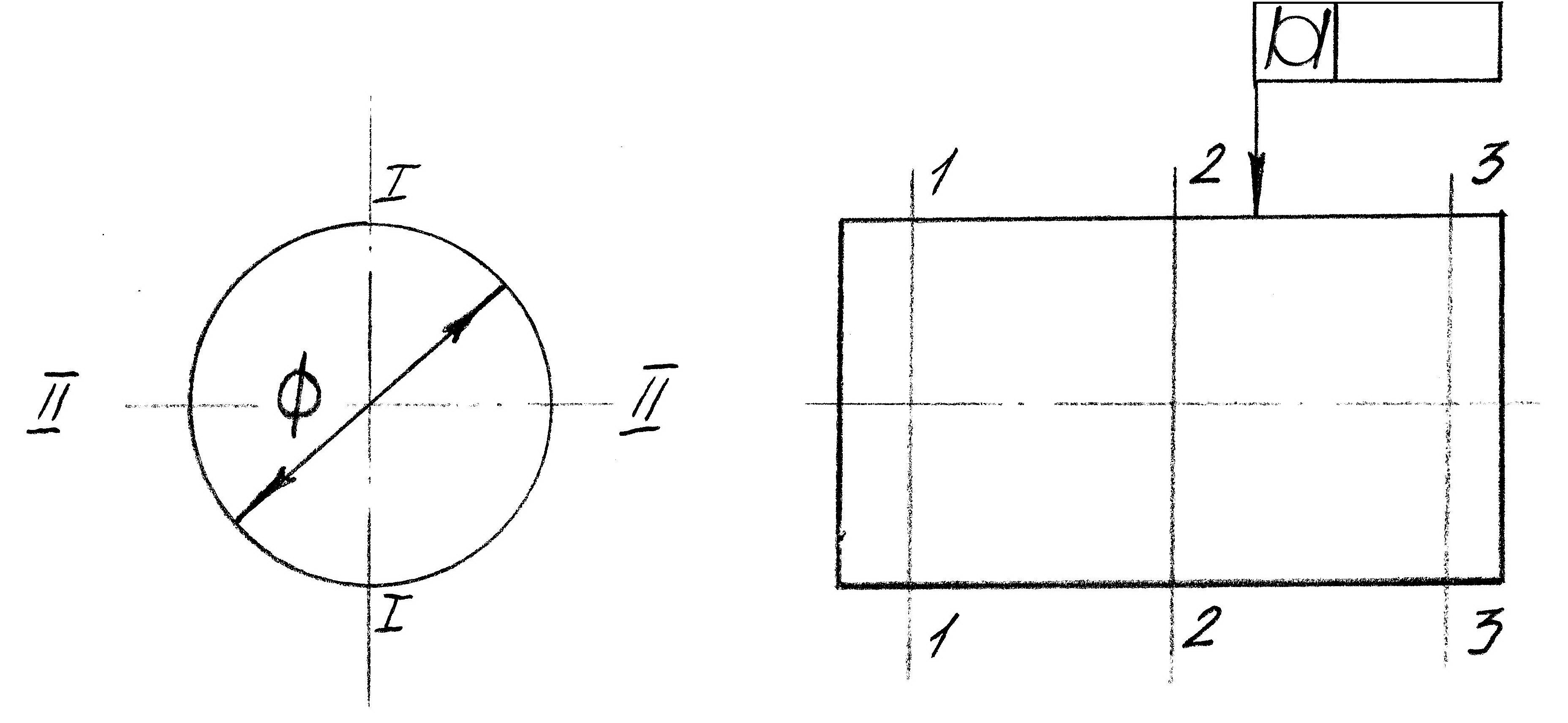

Эскиз детали и схема измерения
Размер из чертежа |
Отклонения, мм |
Предельные размеры, мм |
Допуск размера, мм |
||
верхнее |
нижнее |
наибольший |
наименьший |
||
|
|
|
|
|
|
Схема поля допуска:
