4. Избирательные усилители.
Избирательные
(селективные) усилители предназначены
для усиления сигналов в узкой полосе
частот. Их частотная характеристика
должна обеспечивать требуемое усиление
в узкой полосе частот и достаточно
крутой спад коэффициента усиления вне
этой полосы. Отношение боковых частот
для
таких усилителей обычно составляет
1,001 ÷ 1,1. Селективность (избирательность)
усилительных свойств оценивается
добротностью
.
Избирательные усилители делятся на два вида:
избирательные усилители с использованием параллельного LC-контура (рис.30);
избирательные усилители с частотно-зависимой обратной связью (рис.32).
В избирательном
усилителе с использованием параллельного
LC-контура
вместо резистора
включен параллельный колебательный
контур, образованный катушкой
индуктивности
и конденсатором
.
На частотах ниже резонансной сопротивление
катушки индуктивности
стремится
к нулю, а на частотах выше резонансной
к нулю стремится сопротивление
конденсатора. Следовательно линия
нагрузки по переменному току для частот
ниже и выше резонансной проходит через
точку покоя под углом
.
На частоте входного
сигнала, равной резонансной частоте
LC-контура,
сопротивление контура принимает
максимальное значение. При этом линия
нагрузки поворачивается против часовой
стрелки вокруг точки покоя. При том же
размахе тока базы (
)
колебание напряжения
происходит в значительно более широком
коридоре.
+Eп
Cк
Lк
R1
Cвых
VT
Cвх
Uн
Rн
Rг

Uвх
Rэ
R2

Ег
Cэ
Рис.30. Избирательный усилитель с использованием параллельного LC-контура
Структурная схема избирательного усилителя с частотно-зависимой обратной связью приведена на рисунке 31.
Блок отрицательной
обратной связи (БООС) на рисунке 31
обладает частотной характеристикой,
приведенной на рисунке 32. У этой
характеристики имеется провал
коэффициента передачи в окрестностях
частоты
.
Поэтому на частоте
справедливо
,
т.е. отрицательная обратная связь на
частотах выше или ниже частоты
.
За счет БООС происходит существенное
уменьшение
,
что обеспечивает ему избирательные
свойства.
Рис.31. Избирательный усилитель с частотно зависимой ОС

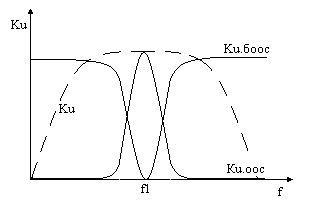

Рис.32. Амплитудно-частотная характеристика ИУ с частотно зависимой
5. Многокаскадные усилители
При усилении малых входных сигналов может оказаться, что коэффициент усиления одного каскада недостаточен для получения требуемой амплитуды сигнала на нагрузке.

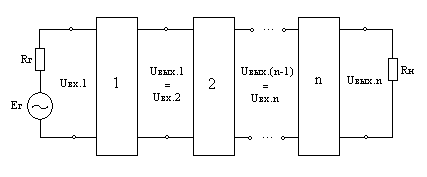

Рис.33. Структурная схема многокаскадного усилителя
С целью увеличения
коэффициента усиления напряжения
,
коэффициента усиления мощности
или тока
применяют последовательное включение
усилительных каскадов. При этом входное
сопротивление последующего каскада
является нагрузкой для предыдущего.
Коэффициент усиления многокаскадного
усилителя равен произведению коэффициентов
усиления каскадов.
.
Связь каскадов в многокаскадном усилителе может осуществляться с помощью разделительного конденсатора, трансформатора или непосредственно. В соответствии с этим различают усилители с конденсаторной, трансформаторной или с непосредственной связью.

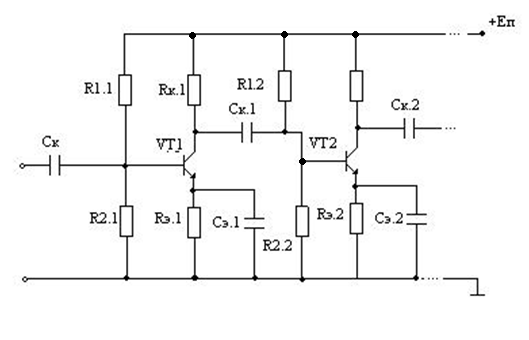

М
ногокаскадный
усилитель с конденсторной связью
приведен на рис. 34.
Рис.34. Многокаскадный усилитель с конденсаторной связью
Разделительный
конденсатор
для предшествующего каскада выполняет
функцию выходного конденсатора, а для
последующего – входного конденсатора.
Для исключения частотных искажений
усиленного сигнала и снижения коэффициента
усиления многокаскадного усилителя
емкость разделительного конденсатора
выбирают такой, что бы на низшей
усиливаемой частоте модуль емкостного
сопротивления разделительного
конденсатора был много меньше входного
сопротивления последующего каскада:
.

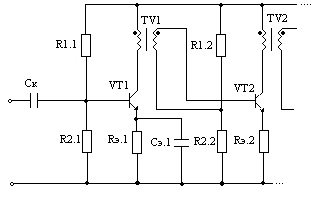

На рис.35 представлен многокаскадный усилитель с трансформаторной связью.
С помощью трансформатора на вход последующего каскада передаются переменные составляющие тока и напряжения.
Рис.35. Многокаскадный усилитель с трансформаторной связью
Достоинства такого усилительного каскада – это возможность масштабирования тока и напряжения, поступающих на вход последующего каскада. Как правило, для последующего каскада уменьшается амплитуда напряжения, но возрастает амплитуда тока, т.к. биполярный транзистор управляется током.
Но у данного усилительного каскада есть и свои недостатки: сложность изготовления и сложность микроминиатюризации.
Последний вид соединения каскадов – непосредственное соединение (рис.36).
В усилителях с
непосредственным соединением каскадов
обеспечивается возможность усиления
сигналов низких частот вплоть до
постоянного тока, поскольку отсутствуют
разделительные конденсаторы. Однако в
таких усилителях существенно снижается
коэффициент усиления каскада из-за
действия отрицательной обратной связи
по току через резистор
,
а также из-за ослабления сигнала
делителем, образованным резисторами
и
.
Кроме того, в таких усилителях появляется сложность в стабилизации положения рабочей точки в последующих каскадах, поскольку уход рабочей точки предыдущим каскадом в режиме покоя влияет на положение точки последующего каскада.
Рис.36. Многокаскадный усилитель с непосредственным соединением каскадов.
