6.2 Гидравлический расчет амортизатора
Расход жидкости
;
,
где kу=0,97…0,98 – коэффициент утечек, принимаем kу=0,98;
μ=0,65…0,70 – коэффициент расхода, принимаем μ=0,65;
ρ=760 кг/м3 – плотность жидкости;
Sкл – площадь проходных сечений клапанов;
Sв – площадь вытеснителя (поршня).
Площадь проходных сечений клапанов на ходах сжатия и отбоя:
мм2;
мм2.
6.3 Расчёт амортизатора на тепловую нагруженность
Проверочный расчет амортизатора
Производится проверочный расчет на нагрев амортизатора.

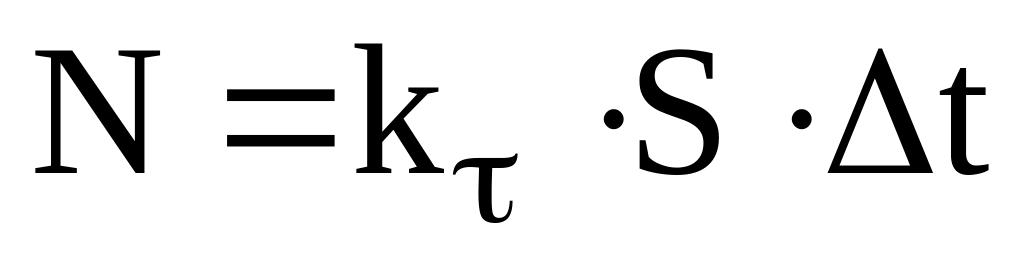

Мощность, рассеиваемая амортизатором:
,
где kτ=45…60 Вт/м2 – коэффициент теплоотдачи, принимаем kτ=55 Вт/м2;
S – площадь рабочей поверхности амортизатора;
∆t – перепад температур между стенкой амортизатора и воздухом.
Мощность амортизатора:
,
где
- средний коэффициент сопротивления
амортизатора.
;
м2;
°С<[160
оC].
7 Расчёт деталей подвески на прочность
Выполним расчет напряжения действующего в коренном листе рессоры.
[G]=1000
MПа
где
- учитывает
неравномерность распределения
напряжения по листам.
Здесь

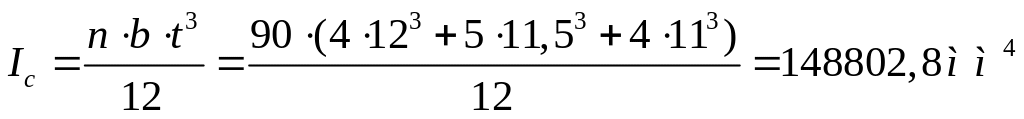

- момент инерции
рессоры по сечению центрового болта;
- момент инерции
листа (коренного);
=1,2 – коэффициент, учитывающий повышение напряжения в коротком листе;
мм
– расстояние от нейтрального сечения
листа рессоры до крайнего волокна,
работающего на растяжение.
8.Заключение
При выполнении курсового проекта ставилась задача спроектировать заднюю рессорную подвеску с подрессорником грузового автомобиля, за автомобиль-прототип был выбран автомобиль МАЗ-5551.
В первом разделе курсового проекта были рассмотрены и проанализированы конструкции подвесок грузовых автомобилей.
Схема проектируемой подвески была принята во втором разделе курсового проекта. Также в этом разделе было приведено обоснование сделанного выбора. Остановили свой выбор на многолистовой рессорной подвеске.
В третьем разделе курсового проекта рассчитали упругую характеристику проектируемой подвески. Получили максимальную нагрузку на подвеску , которая составила 112815 Н, полный ход подвески составил 180 мм. Поскольку в проектируемой рессорной подвеске отсутствует рычажная система, то упругая характеристика упругого элемента совпадает с упругой характеристикой подвески.
В том же разделе были рассчитаны конструктивные параметры проектируемого упругого элемента, были определены такие параметры: как число листов многолистовой рессоры, ширина листов, толщины листов, полная длина рессоры составила 1850 мм.
В четвертом разделе приведены прочностные расчеты упругого элемента подвески.
