Для восстанавливаемой резервированной системы с частично нагруженным резервом
На рисунках (Рис. 34, Рис. 35, Рис. 36, Рис. 37 и Рис. 38) приведены сравнительные графики для отображения влияния интенсивности потока отказов на вероятность безотказной работы, среднее время наработки на отказ, коэффициент готовности и вероятность успешного использования системы.
Графики для среднего времени восстановления не приводятся, так как из формулы, полученной в пункте «Расчет общих соотношений и получение расчетных формул для критериев надежности\Восстанавливаемая резервированная система с дробной кратностью при неограниченном ремонте\С частично нагруженным резервом» очевидно, что величина не зависит от интенсивности потока отказов.

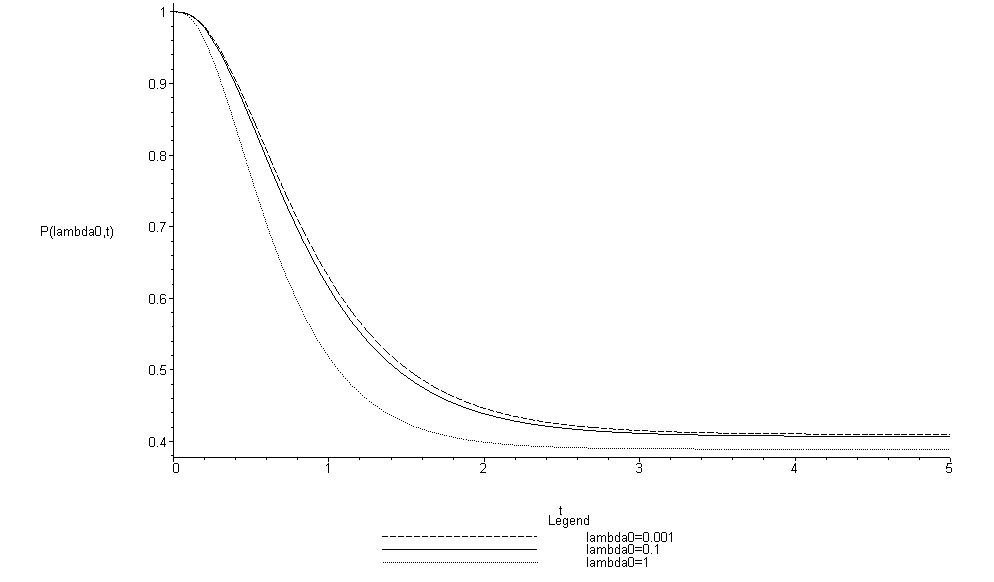

Рис. 34 «Влияние интенсивности потока отказов на вероятность безотказной работы восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 35 «Влияние интенсивности потока отказов на среднее время наработки на отказ восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 36 «Влияние интенсивности потока отказов на коэффициент готовности восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 37 «Влияние интенсивности потока отказов на вероятность успешного использования восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 38 «Влияние интенсивности потока отказов на вероятность успешного использования восстанавливаемой резервированной системы с частично нагруженным резервом в зависимости от времени»
Влияние интенсивности отказов при облегченном режиме работы Для восстанавливаемой резервированной системы с частично нагруженным резервом
На рисунках (Рис. 39, Рис. 40, Рис. 41, Рис. 42 и Рис. 43) приведены сравнительные графики для отображения влияния интенсивности потока отказов на вероятность безотказной работы, среднее время наработки на отказ, коэффициент готовности и вероятность успешного использования системы.
Графики для среднего времени восстановления не приводятся, так как из формулы, полученной в пункте «Расчет общих соотношений и получение расчетных формул для критериев надежности\Восстанавливаемая резервированная система с дробной кратностью при неограниченном ремонте\С частично нагруженным резервом» очевидно, что величина не зависит от интенсивности потока отказов.
Максимальное
значение величины
взято равным
,
заданному в пункте «Исходные данные\Параметры».
Так как
.

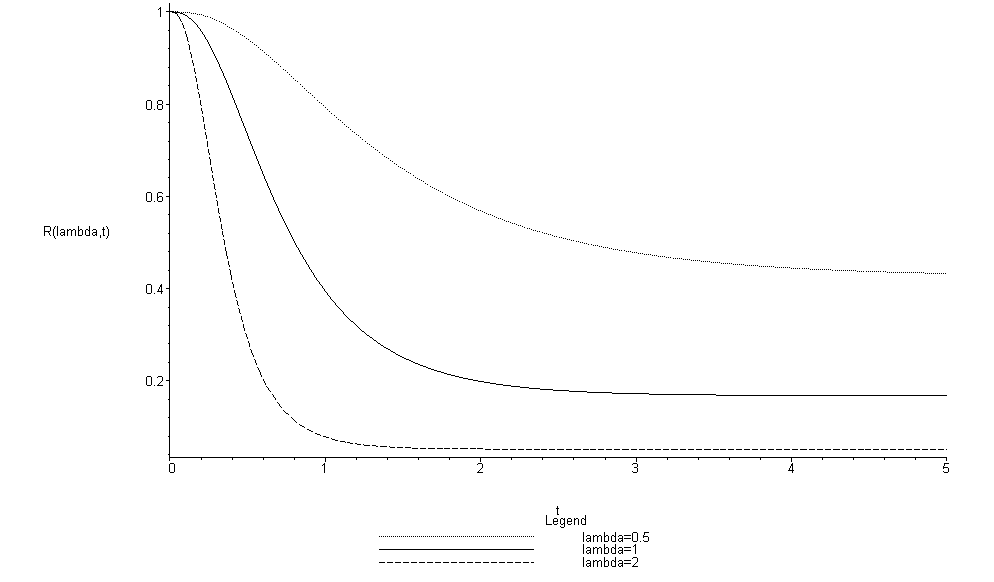

Рис. 39 «Влияние интенсивности потока отказов при облегченном режиме работы на вероятность безотказной работы восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 40 «Влияние интенсивности потока отказов при облегченном режиме работы на среднее время наработки на отказ восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 41 «Влияние интенсивности потока отказов при облегченном режиме работы на коэффициент готовности восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 42 «Влияние интенсивности потока отказов при облегченном режиме работы на вероятность успешного использования восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 43 «Влияние интенсивности потока отказов при облегченном режиме работы на вероятность успешного использования восстанавливаемой резервированной системы с частично нагруженным резервом в зависимости от времени»
