Приклад
Фрагмент програми на Паскалі:
a:=1; b:=-2; f:=2;
n:=(a+3)*(b+3);
FOR i:=1 TO n do
f:=f+2;
write(f);

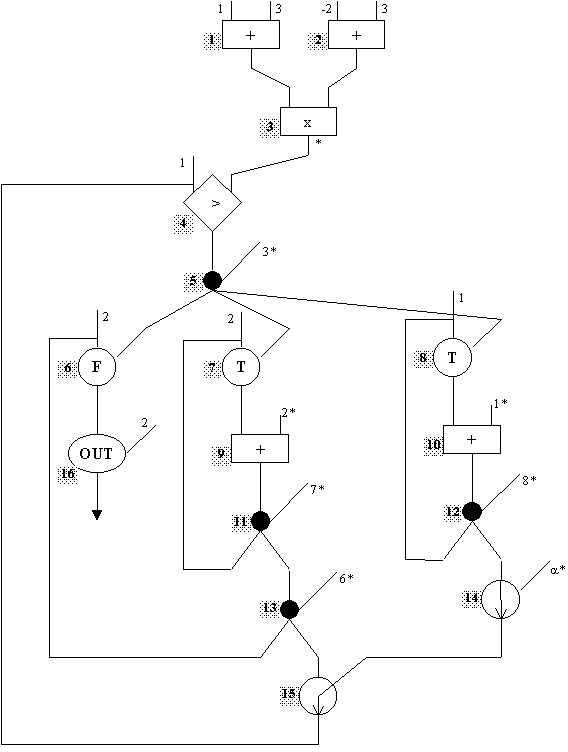

Граф алгоритму на описаній мові для обчислювальної системи:
Програма представлена у файлі прикладу «ExCycle.alg»
9. Лабораторний практикум
9 Лист 6 .1 Завдання на лабораторну роботу №3.
Вивчення роботи обчислювальної системи керованою потоком даних
Мета: Вивчити роботу ВС, побудовану на основі буферної пам'яті даних і на основі асоціативної пам'яті. Визначити характеристики вказаних систем.
Завдання на підготовку до лабораторної роботи
1. Вивчити ВС з буферною пам'яттю даних і з асоціативною пам'яттю. При вивченні звернути увагу на формат даних і специфіку програмування. Так само при вивченні ВС з буферною пам'яттю даних звернути увагу на алгоритми опиту буферної пам'яті.
2. Визначити 7 молодших розрядів двійкового представлення номера залікової книжки.
3. Згідно цим цифрам визначити свій варіант лабораторної роботи:
Набір функцій
а2 а1 а0 |
Функції |
0 0 0 |
f1,f2,f3 |
0 0 1 |
f1,f2,f4 |
0 1 0 |
f1,f3,f4 |
0 1 1 |
f2,f3,f4 |
1 0 0 |
f2,f3,f5 |
1 0 1 |
f1,f2,f5 |
1 1 0 |
f3,f4,f5 |
1 1 1 |
f1,f3,f5 |
Кількість пристроїв введення
а4 а3 |
n |
0 0 |
3 |
0 1 |
4 |
1 0 |
5 |
1 1 |
6 |
Примітка: розміщення слів для введення виконати самостійно, враховуючи особливості алгоритму
Вивод на пристрій
а6 а5 |
вивести функції х, х, х на Увив. № |
0 0 |
1,2,3 |
0 1 |
1,3,4 |
1 0 |
2,3,4 |
1 1 |
1,2,4 |
Примітка: Для всіх варіантів к-ть пристроїв виводу =4
f1=y2+by+2ab+4
f2=sqrt(b+5a+c2)+2ac
f3=a-b-ca+12sqrt(b2+a2)
f4=(a2+b2+c2+d2)ab
f5=
.
Даними для всіх функцій задатися самостійно.
3. Визначити ЯПФ кожної функції.
4. Виконати адресацію всіх операцій, враховуючи, що всі 3 функції виконуватимуться спільно.
5. Написати програму сумісного виконання всіх функцій (Підказка: для ефективнішої роботи порядок введення повинен забезпечувати «горизонтальне» введення, тобто команди повинні потрапляти в систему по ярусах, а не по вітках. І краще якщо реалізовувати введення по ярусах всіх три (N) функціям).
Виконання роботи.
1. Набрати в редакторові програму. Запустити її на виконання і перевірити правильність виконання функцій. У разі потреби можна знайти помилки, використовуючи відладчик.
2. Дослідження системи.
Встановити в «Набір операцій» великі значення кількості кроків виконання операцій (приблизно 30) і в «параметрах системи» мінімально можливі значення кількості обчислювальних пристроїв (1) і розмірів БПД і БПК (2). Запустити програму на автоматичне виконання при алгоритмі опиту «Послідовний по порядку введення», а потім «с вільним осередком БПД». Зробити висновки.
Міняючи розмір буферів і кількості процесорів добитися максимальної продуктивності системи на програмі. Визначити кількість обчислювальних блоків, при якій подальше нарощування не дає виграшу в продуктивності.
Зменшуючи кількість процесорів визначити динаміку зменшення продуктивності, визначаючи на кожному кроці Ку=Т1/Тi, де Т - кількість тактів виконання програми.
Повторити попередній пункт для системи з асоціативною пам'яттю, розібратися в специфіці системи і порівняти характеристики з системою з буферною пам'яттю даних. Зробити висновки.
3. Зробити висновки по роботі.
