Текст контрольного задания 2 класс по архитектуре и дизайну. Контрольные вопросы:

1. Что такое перспектива?

2. Каково назначение линии горизонта и точек схода для построения перспективы?

3. Сравните способы изображения фронтальной и угловой перспективы.

4. Опишите последовательность построения угловой и фронтальной перспектив с помощью линейки.

5. Перечислите основные характеристики объемно-пространственной композиции. Чем она отличается от плоскостной?

6. Что такое макет и как в нем можно отобразить динамику и статику?

7. Перечислить известные приемы работы с бумагой при изготовлении макета.

8. Какие материалы и инструменты могут применяться при изготовлении макета?

9. Что позволяет упростить и ускорить изображение чертежей архитектурных объектов, проектов ограждений, тротуарной плитки?

10. Что собой представляет и как вычерчивается модульная сетка?

Примерные ответы на контрольные вопросы.

1. Что такое перспектива?

Перспектива - наука об изображении предметов в пространстве на плоскости или какой-либо поверхности в соответствии с теми ка­жущимися сокращениями их размеров, изменениями очертаний фор­мы и светотеневых отношений, которые наблюдаются в натуре. Следовательно, перспекти­вой можно назвать учение о методах изображений, соответствующих зрительному восприятию.

Способы построения перспективных изображений на плоскости изучает линейная перспектива.

2. Каково назначение линии горизонта и точек схода для построения перспективы?

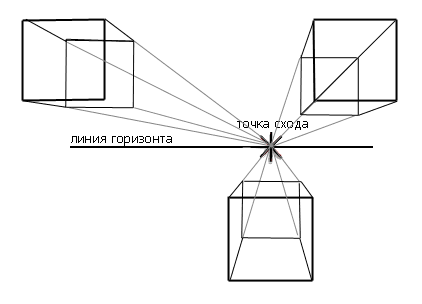

При рассмотрении простейшего объекта две плоскости которого параллельны плоскости изображения, а две других находятся под прямым углом к ней, мы заметим, что плоскости под прямым углом будут сходиться в определенной точке на линии горизонта — она называется точкой схода. Можно определить точку схода для любой линии, отступающей вглубь пространства в любом направлении и на любой плоскости.

Горизонтальная плоскость, находящаяся на уровне зрения, кажется нам горизонтальной линией. Если представить себе бесконечную горизонтальную плоскость, находящуюся на высоте ваших зрачков, она будет видна в виде бесконечной прямой горизонтальной линии, или, как ее называют, линии горизонта.

Все предметы, находящиеся ниже линии горизонта, мы видим сверху; предметы, находящиеся выше этой плоскости,— снизу.

3. Сравните способы изображения фронтальной и угловой перспективы.

Фронтальная перспектива

Фронтальная перспектива с одной точкой схода позволяет расположить куб в перспективе; одна из плоскостей куба параллельна плоскости изображения.

Угловая перспектива

При угловой перспективе мы смотрим на объект под углом и используем для построения две точки схода.

4. Опишите последовательность построения угловой и фронтальной перспектив с помощью линейки.

Построение угловой и фронтальной перспективы четырехгранной призмы начинается с вычерчивания линии горизонта и точек схода. Далее тонкими линиями намечается место расположения объекта построения в формате листа. Построение фронтальной перспективы (одна точка схода) лучше начинать с ближней стороны призмы, параллельной плоскости изображения. Из четырех углов этой стороны проводятся вспомогательные линии в точку схода. Затем выполняется построение дальней стороны призмы так же параллельной плоскости изображения. Построение угловой перспективы (две точки схода) лучше начинать с ближнего вертикального ребра призмы, из верхней и нижней точек которого вычерчиваются вспомогательные линии в обе точки схода. Далее определяется ширина двух видимых граней призмы и выполняется построение невидимой части фигуры с помощью тех же вспомогательных линий. В завершении выполняется передача плановости посредством выделения и утолщения видимых граней призм мягким карандашом по линейке.
