18.5. Устройства селективной защиты от озз
18.5.1. Трансформаторы тока нулевой последовательности
Токовые защиты от ОЗЗ в зависимости вида защищаемой линии электропередачи (воздушные или кабельные) могут получать информацию от различных схем трансформаторов тока нулевой последовательности (ТТНП) – см. дополнительно [13, разделы 6.2.6 и 6.2.7].
Для защиты воздушных линий используется фильтр тока нулевой последовательности, состоящий из трёх фазных трансформаторов тока ТАА, ТАВ, ТАС, вторичные обмотки которых соединены одноимёнными выводами и подключены к реле тока КА (рис. 18.4,а). Ток, протекающий по реле КА
IКА = I2.А + I2.В + I2.С, = 3∙I0, |
(18.15) |
является током нулевой последовательности и в нормальном режиме работы сети равен нулю. При однофазном или двухфазном замыкании на землю появляются токи нулевой последовательности, которые служат в качестве информации для работы релейной защиты.
|

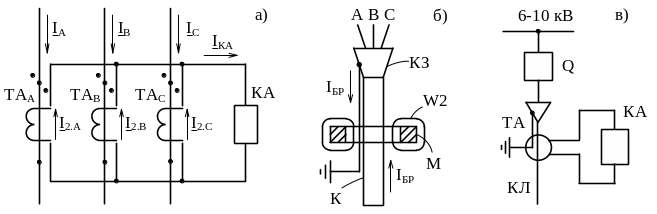

Рис. 18.4. Схемы питания токовых защит от ОЗЗ |
Для защиты кабельных сетей используется специальная конструкция трансформатора тока, магнитопровод М которого надевается на трёхфазный кабель К или на три однофазных кабеля (рис. 18.4,б). К вторичной обмотке трансформатора тока подключают устройства защиты и сигнализации КА (рис. 18.4,в).
Существует несколько типов исполнений неразъёмных (типов ТЗ, ТЗЛ,ТЗЛМ, ТЗЛ-95 и др.) и разъёмных (ТЗРЛ) тороидальных ТТНП, конструкции и размеры которых показаны на рис. 18.5. В обозначении типа буква Т соответствует трансформатору тока; З – для защиты от замыканий на землю; Л – с литой изоляцией; М – модернизированный; Р – с разъёмным магнитопроводом [32]. Трансформатор ТЗЛ-95 рассчитан на охват одного кабеля с внешним диаметром до 90 мм, остальные – диаметром до 65 мм.
|
Рис. 18.5. ТТНП с тороидальными сердечниками типов ТЗ (а), ТЗЛ (б), ТЗЛМ (в), ТЗЛ-95 (г), ТЗРЛ (д) |
В табл. 18.6 представлены некоторые технические данные ТТНП [13].
Таблица18.6
Данные трансформаторов тока нулевой последовательности
Тип ТТНП |
Число витков вторичной обмотки W2.ТТНП |
Сопротивление намагничивания ZНАМ, Ом |
Z'НАМ, Ом |
ХНБ, Ом |
ТЗР |
18 |
1 |
– |
– |
ТЗ |
25 |
10 |
– |
– |
ТЗЛ |
25 |
10 |
– |
– |
ТЗЛМ |
25 |
10 |
0,0015 |
0,33–1,33 |
ТЗЛ-95 |
25 |
10 |
– |
– |
ТЗРЛ |
30 |
3,5 |
0,0012 |
0,9–4,5 |
В настоящее время широкое распространение получили одножильные кабели напряжением 6–10 кВ, для которых используются ТТНП с расширенным внутренним окном. С этой целью выпускаются ТТНП типа ТЗЛ и ТЗРЛ с диаметром внутреннего окна 100, 125, 200 мм. Компания Schneider Electric применяет также ТТНП типа CSH 120 и CSH 200 с диаметром внутреннего окна 120 и 200 мм. С целью снижения погрешности данных ТТНП необходимо три одножильных кабеля располагать строго по центру внутреннего окна (рис. 18.6,а). Сопротивление внешних проводов, соединяющих ТТНП типа CSH с блоком защиты Sepam не должно быть больше 4 Ом (рис. 18.6,б). Коэффициент трансформации ТТНП типа CSH равен 1/470.
|
|

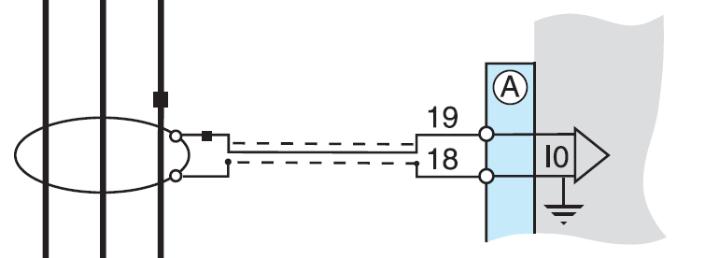

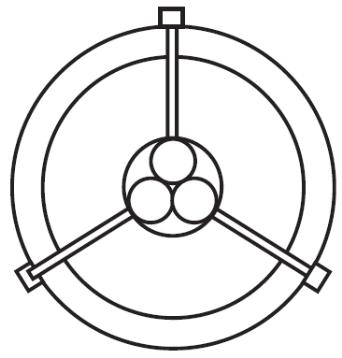

Рис. 18.6. ТТНП типа CSH |
Отметим некоторые особенности работы ТТНП, используемых для защиты кабельных линий.
1. По металлическим оболочкам или броне кабелей могут протекать блуждающие токи IБР, проходя при этом через ТТНП. Для предотвращения возможных ложных срабатываний защиты защитное заземление концевой муфты кабеля выполняют изолированным проводом, пропущенным через окно ТТНП и заземленным ниже его. В результате ток IБР проходит через ТТНП дважды: сначала по броне или оболочке кабеля в одном направлении, а потом возвращаются по заземляющему проводнику, – и погрешность от этого тока исчезает. В случаях, когда броня кабеля не заходит в трансформатор тока, заземляющий броню проводник заземляют раньше, не пропуская через трансформатор.
2. В случае, если кабельная линия, отходящая от секции сборных шин, состоит из двух и более запараллеленых кабелей, то на каждый кабель устанавливается свой ТТНП. Вторичные обмотки, как правило, соединяют параллельно и подключают к реле тока КА.
3. Данный тип ТТНП может быть использован и для защиты воздушных линий напряжением 6–10 кВ, в этом случае в начале линии предусматривается кабельная вставка, на которую надевается трансформатор тока.
