15.2.2. Реле защиты типа vip300
Реле защиты типа VIP300 предназначено для применения в распределительных сетях напряжением 6–10 кВ и используются для защиты понижающих трансформаторов, вводных устройств промышленных установок и отходящих линий (рис. 15.8,а).

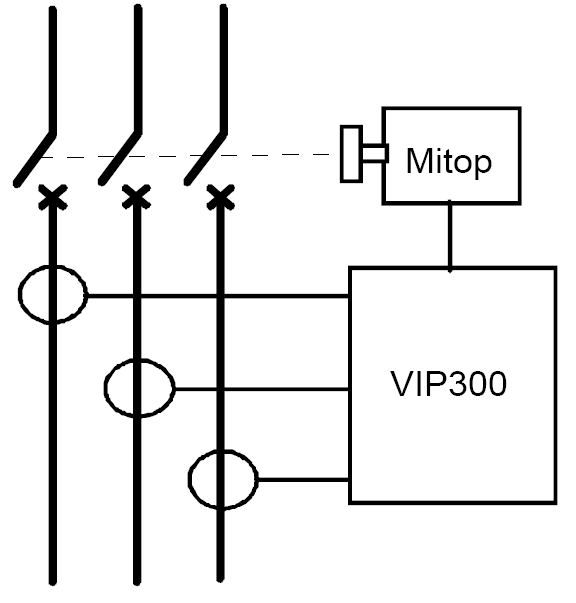

Реле защиты типа VIP300 не требует дополнительного источника питания. Оно питается от датчиков тока и действует на расцепитель Mitop (рис. 15.8,б).
|
|
а) |
б) |

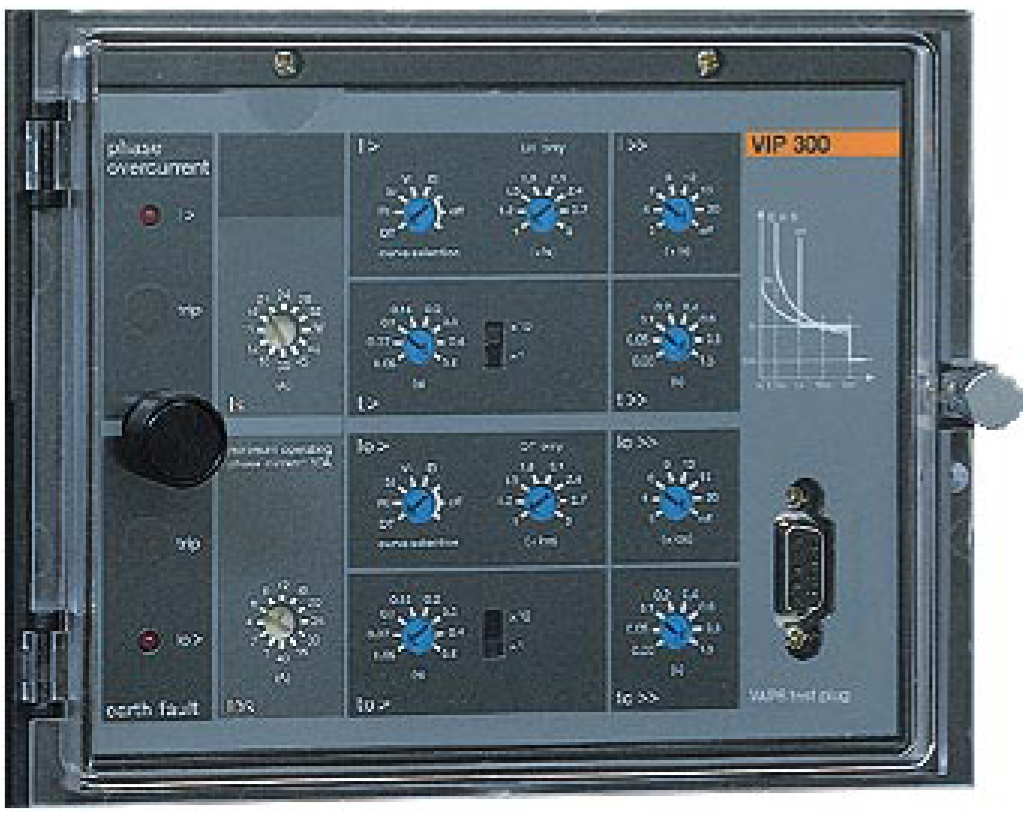

Рис. 15.8. Реле защиты типа VIP300 |
Реле VIP300 имеет фазную защиту от междуфазных коротких замыканий и защиту от однофазных замыканий на землю.
Фазная защита имеет две ступени:
– селективную токовую защиту с зависимой (рис. 15.9,а) или независимой (рис. 15.9,б) от тока выдержками времени с уставками тока I> и времени t>;
– мгновенную токовую отсечку с уставкой тока I>> и мгновенным временем срабатывания t>>.
|
|
а) |
б) |

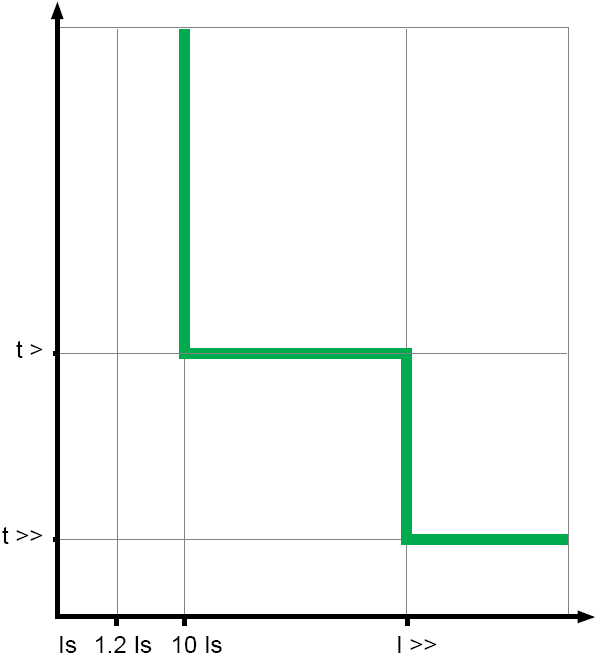

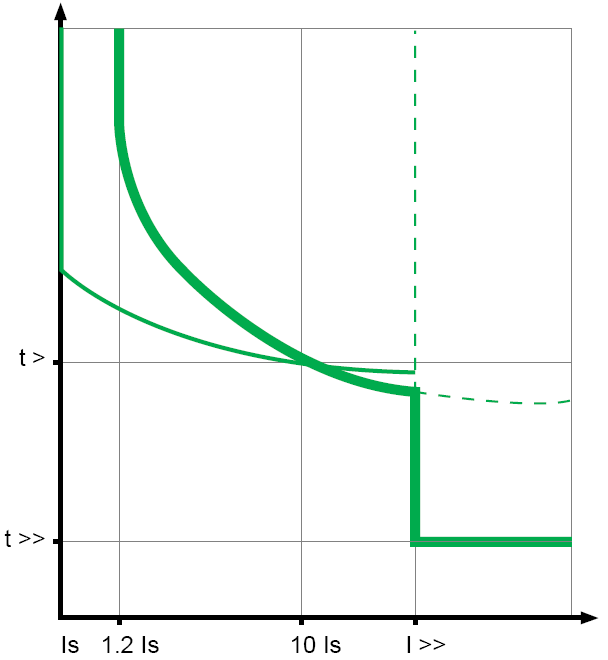

Рис. 15.9. Защитные время-токовые характеристики |
Кривые зависимой выдержки времени t> = f(I>) соответствуют стандарту МЭК 255-3 и могут иметь:
SI - стандартную обратнозависимую выдержку времени;
VI - сильную обратнозависимую выдержки времени;
EI – крайне (экстремально) обратнозависимую выдержки времени;
RI - специальную зависимую выдержки времени; кривой;
DI – постоянную (независимую) выдержку времени.

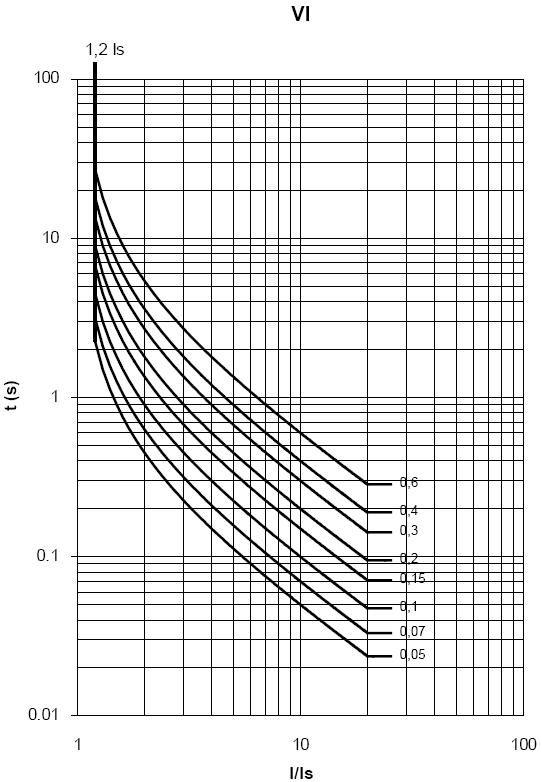

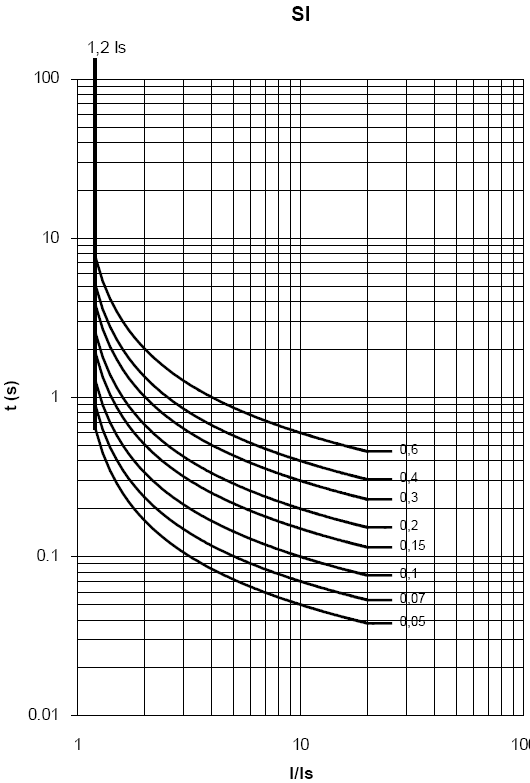

Названные типовые кривые приведены на рис. 15.10.
|
|
|
|
Рис. 15.10. Типовые кривые с зависимой от тока выдержкой времени |
Датчики тока. Реле защиты типа VIP300 выпускается в двух вариантах – модели VIP300LL и V1P300LH. Они отличаются друг от друга рабочими диапазонами тока. Для VIP300LL используются датчики CRa и СRb с коэффициентами трансформации соответственно 200/1 и 1250/1. Для VIP300LH используются датчики Ringmaster и Ringmaster с коэффициентами трансформации соответственно 200/1 и 800/1.

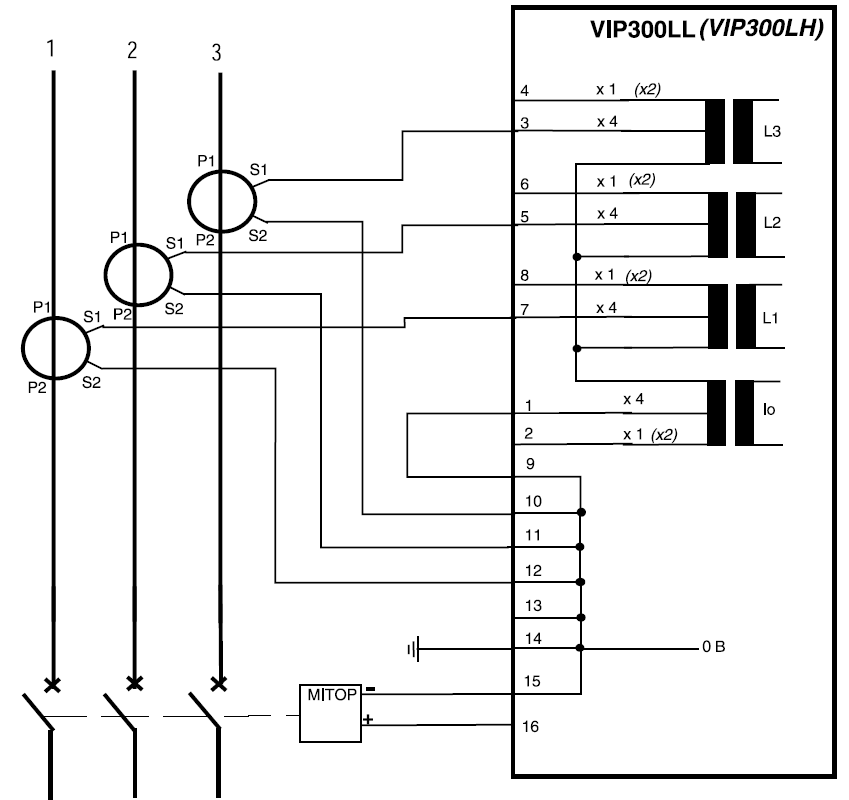

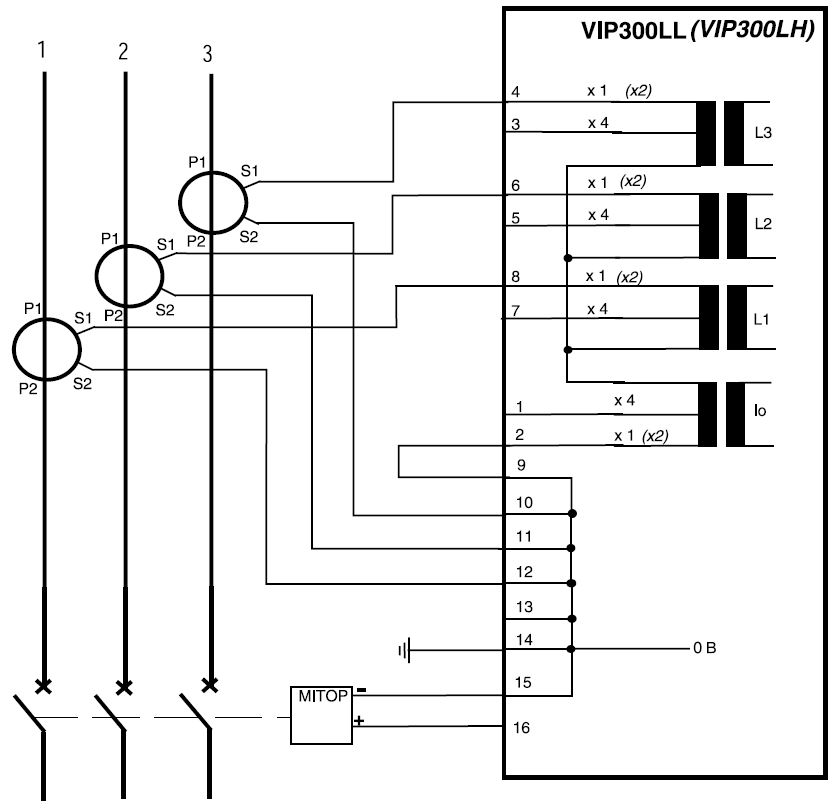

На рис. 15.11 показаны варианты схем включения реле защиты типа VIP300.
|
|
Рис. 15.11. Варианты схем включения реле защиты типа VIP300 |
15.2.3. Общая информация об устройствах защиты Sepam
Гамма реле защиты Sepam обладает всем набором функций, необходимых для того вида применения, для которого он предназначен:
– эффективная защита оборудования и людей;
– точные измерения и подробная диагностика;
– единая система управления оборудованием;
– сигнализация и местная или дистанционная эксплуатация.
Для каждого типа применения электротехнического оборудования имеются реле гаммы Sepam, предназначенные для защиты электрических сетей. Устройства Sepam используются для следующих видов применения:
– защита подстанций (вводы и отходящие фидеры);
– защита трансформаторов;
– защита двигателей;
– защита генераторов;
– защита сборных шин;
– защита конденсаторов.
Реле защиты Sepam устанавливаются, как правило, в верхних отсеках ячеек комплектных распределительных устройств (см. раздел 14).
