2.5. Трехфазные электрические цепи

2.5.1. Соединение трехфазной цепи «звездой»

Источником энергии в трехфазных цепях служит трехфазный генератор.

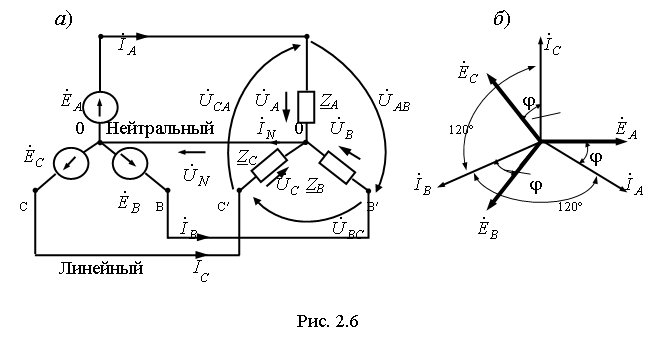

При соединении «звездой» концы всех трех обмоток генератора объединяют в одну общую точку, которая называется нейтральной точкой генератора, или нейтралью. Так же поступают и с приемниками, которые образуют нейтральную точку (нейтраль) трехфазного приемника. При этом нейтральные точки генераторов и приемников соединяют (рис. 2.6).

Провода, идущие от генератора к приемникам, называются линейными, а провод, соединяющий нейтральные точки генератора и приемника, называется нейтральным.

Трехфазная цепь, связанная «звездой», имеет ряд особенностей.

1. Токи линейных проводов равны фазным токам;

2. Ток в нейтральном проводе равен алгебраической сумме комплексных токов всех трех фаз.

Режим работы трехфазной цепи называется симметричным, если одинаковы действующие значения фазных ЭДС и сдвинуты они друг относительно друга по фазе на 120 и, кроме того, комплексные сопротивления всех трех фаз цепи одинаковы.

При связывании «звездой» различают фазные и линейные напряжения. Фазные напряжения ( ) действуют между началом и концом каждой фазы. Линейные напряжения ( ) действуют между линейными проводами. Их направление принято по часовой стрелке.

В частном случае, если система векторов фазных напряжений симметрична, то имеет место соотношение

. (2.26)

2.5.2. Соединение трехфазной цепи «треугольником»

При соединении трехфазной цепи «треугольником» (рис. 2.7) конец обмотки фазы А генератора соединяется с началом обмотки В, конец обмотки В  с началом обмотки С, конец обмотки С  с началом обмотки А, образуя замкнутый контур.

Из начала фаз А, В и С генератора отходят три провода к приемникам энергии. Они называются линейными.
