Изучение и исследование поляризованного света
Цель работы:
Получение и исследование поляризованного света.
Оборудование:
Осветитель 30, стопа пластин 37, зеркало черное 42, поляроид 36, фоторезистор и прибор для измерения фототока.
1 Краткая теоретическая часть
Получить из естественного света линейно поляризованный, а также исследовать свойства света можно с помощью поляризаторов.
Поляризатор — это оптическое устройство, при прохождении через которое свет становится линейно поляризованным. Плоскость колебаний вектора Е света, пропускаемого поляризатором, называется плоскостью поляризатора.
Если плоскость колебаний плоско поляризованного света, падающего на поляризатор, совпадает с плоскостью поляризатора, такой свет проходит через поляризатор полностью. Если плоскость колебаний плоско поляризованного света перпендикулярна плоскости поляризатора, то идеальный поляризатор не пропускает света вообще.
Если
плоскость колебаний плоско поляризованного
света составляет угол
с плоскостью колебаний поляризатора,
то из общей интенсивности света Jm
,
соответствующей величине амплитуды
светового вектора падающей
волны Em
,
через поляризатор будет проходить свет
интенсивности J
,
соответствующей
проекции светового вектора падающей
волны на направление плоскости колебаний
поляризатора Е||
(см.рисунок 1).

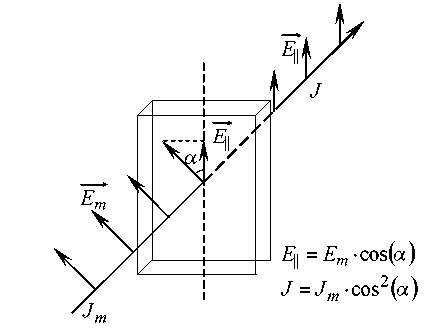

Рисунок 1.1 – Прохождение плоско (линейно) поляризованного света через поляризатор
Так как Е||=Еm cosα,, получаем закон Малюса:
J=Jm
cos2
(1),
Т.е. интенсивность прошедшего через поляризатор плоского поляризованного
света пропорциональна квадрату косинуса между плоскостями поляризации света и поляризатора.
Таким образом, согласно закону Малюса вращение поляризатора вокруг направления распространения плоско поляризованного света изменяет интенсивность прошедшего через поляризатор света от J=Jmax до J = 0.
Вращение поляризатора
вокруг направления распространения
естественного света не изменяет
интенсивность прошедшего через
поляризатор света. Она остается постоянной
и равной J=
,
где J0
- интенсивность падающего естественного
света. Вращение поляризатора вокруг
направления распространения частично
поляризованного света (Jобщ=Jпол+J0)
изменяет интенсивность прошедшего
через поляризатор света от J=Jmax
до J=Jmin
по закону:
J = Jпол cos2 + 1/2 J0 , (2)
где Jпол - интенсивность поляризованной составляющей; J0 - интенсивность естественной составляющей.
При =0 J = Jпол+1/2J0= Jmax
=90° J = 0 + 1/2J0= Jmin
Отсюда видно, что
Jmax – Jmin = Jпол
Jmax + Jmin = Jпол + J0 = Jобщ
Следовательно, измерив Jmax и Jmin можно вычислить степень поляризации по формуле :
(3)
которая и используется для экспериментального определения степени поляризации частично линейно поляризованного света с помощью поляризатора
.
