2.1Ескізне проектування

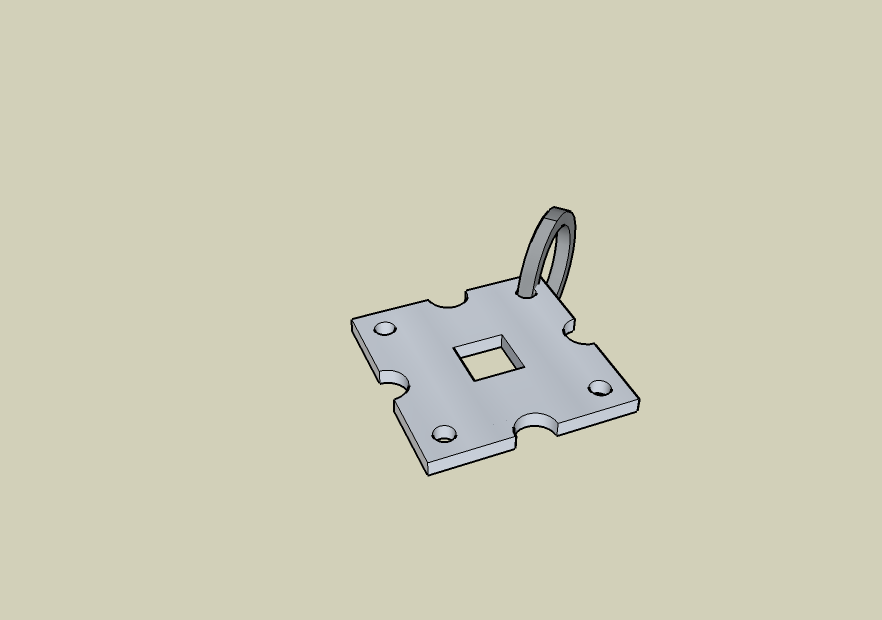

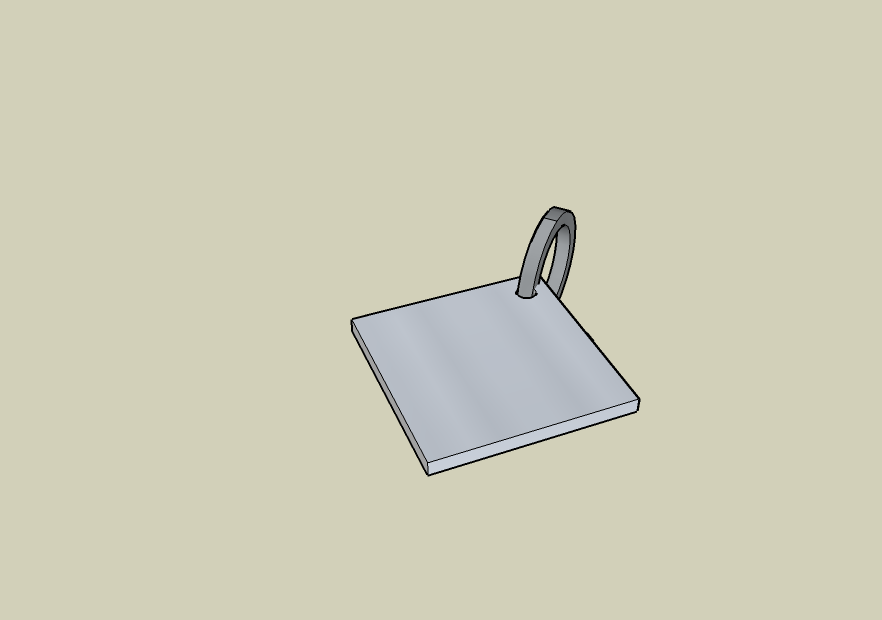

2.1.1Опис зовнішнього вигляду конструкції майбутнього виробу:
виріб «брелок» повинен складатися з двох деталей – основи і кільця. Для виготовлення основи застосовується кольоровий листовий метал (латунь, дюралюміній) завтовшки 2мм.у вигляді квадрата. Для виготовлення кільця потрібен стальний дріт Ф3мм.
визирунки на основі виробу, формуються завдяки таким технологічним операціям як свердлення, різання слюсарними ножицями, обпилювання

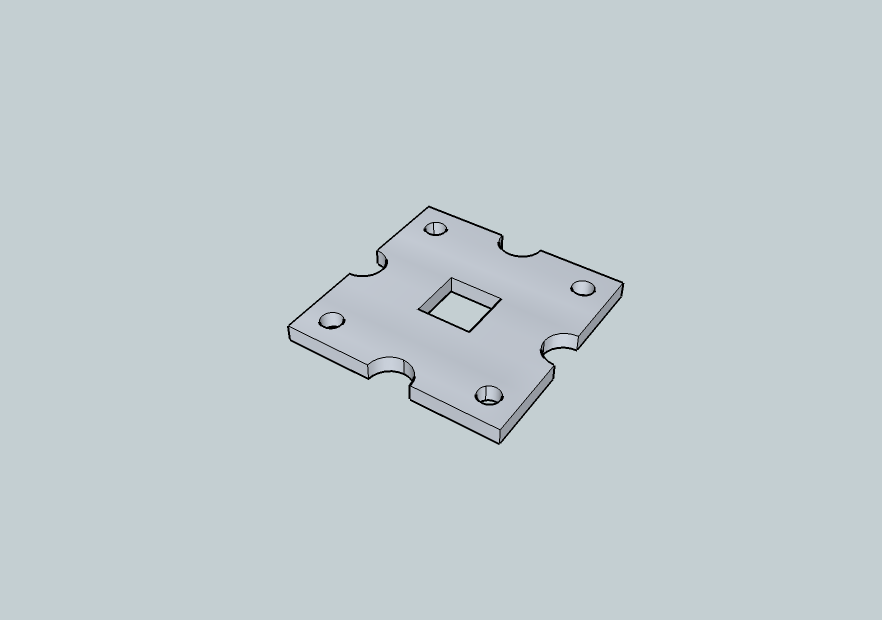

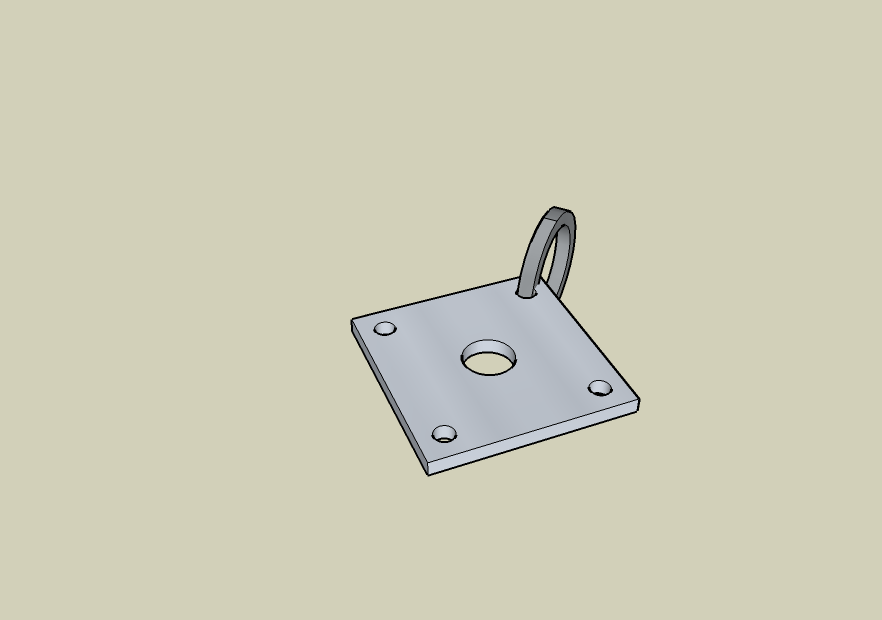

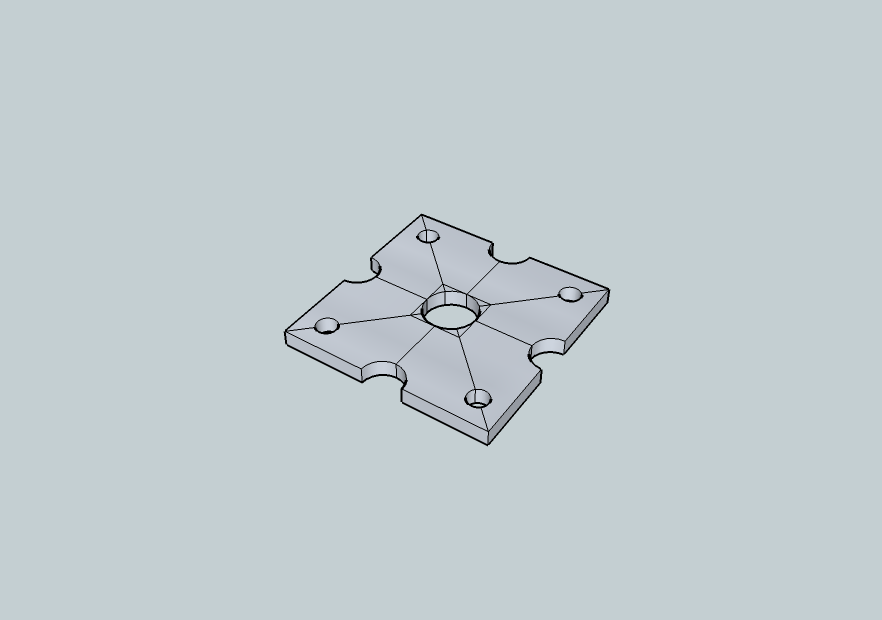

2.1.2 Формування конструкції виробу (виконання технічних рисунків).
2.1.3 Визначити вихідні дані для побудови креслень деталей виробу та розмірні характеристики. Виконання ескізів деталей виробу.
2.2 Розробка технічного проекту

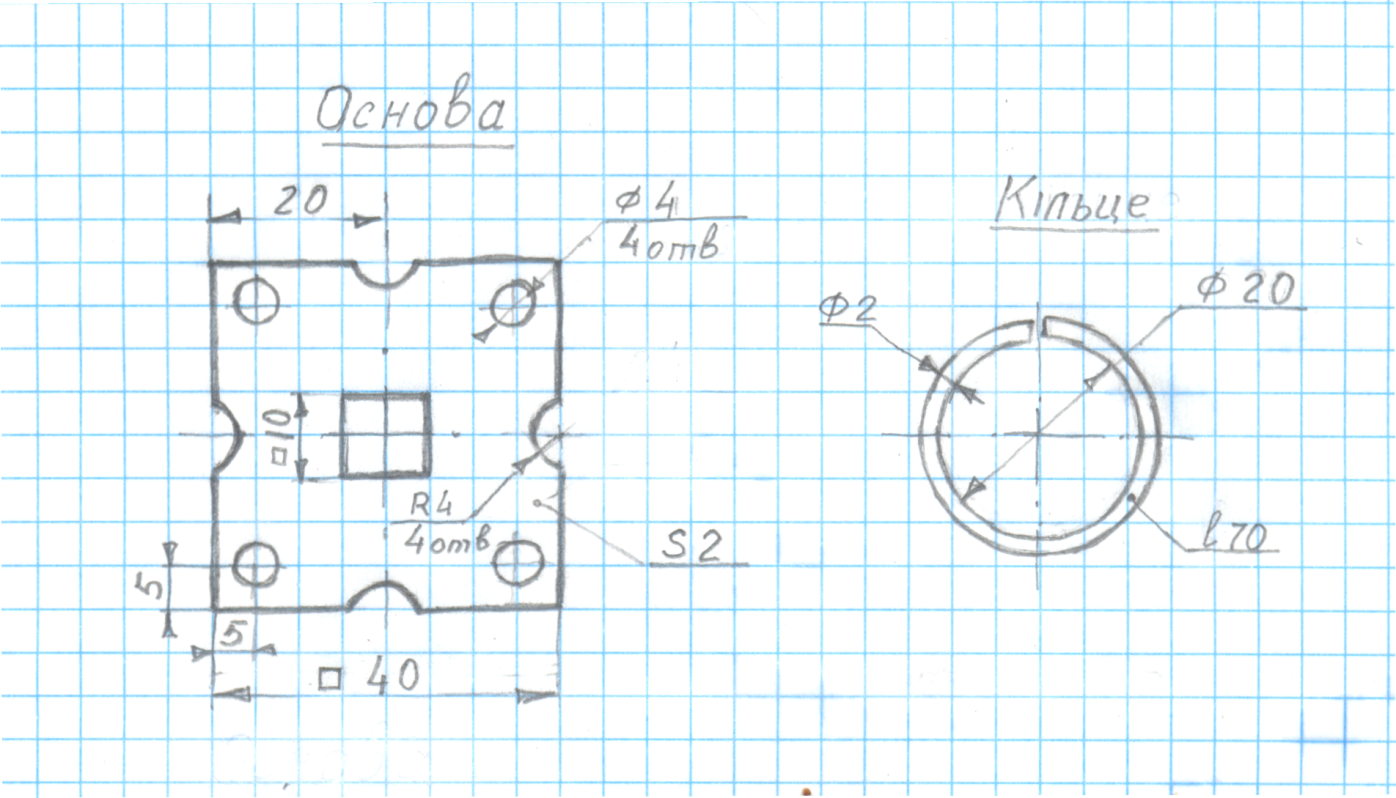

2.2.1 Оформлення і виконання креслень деталей виробу.

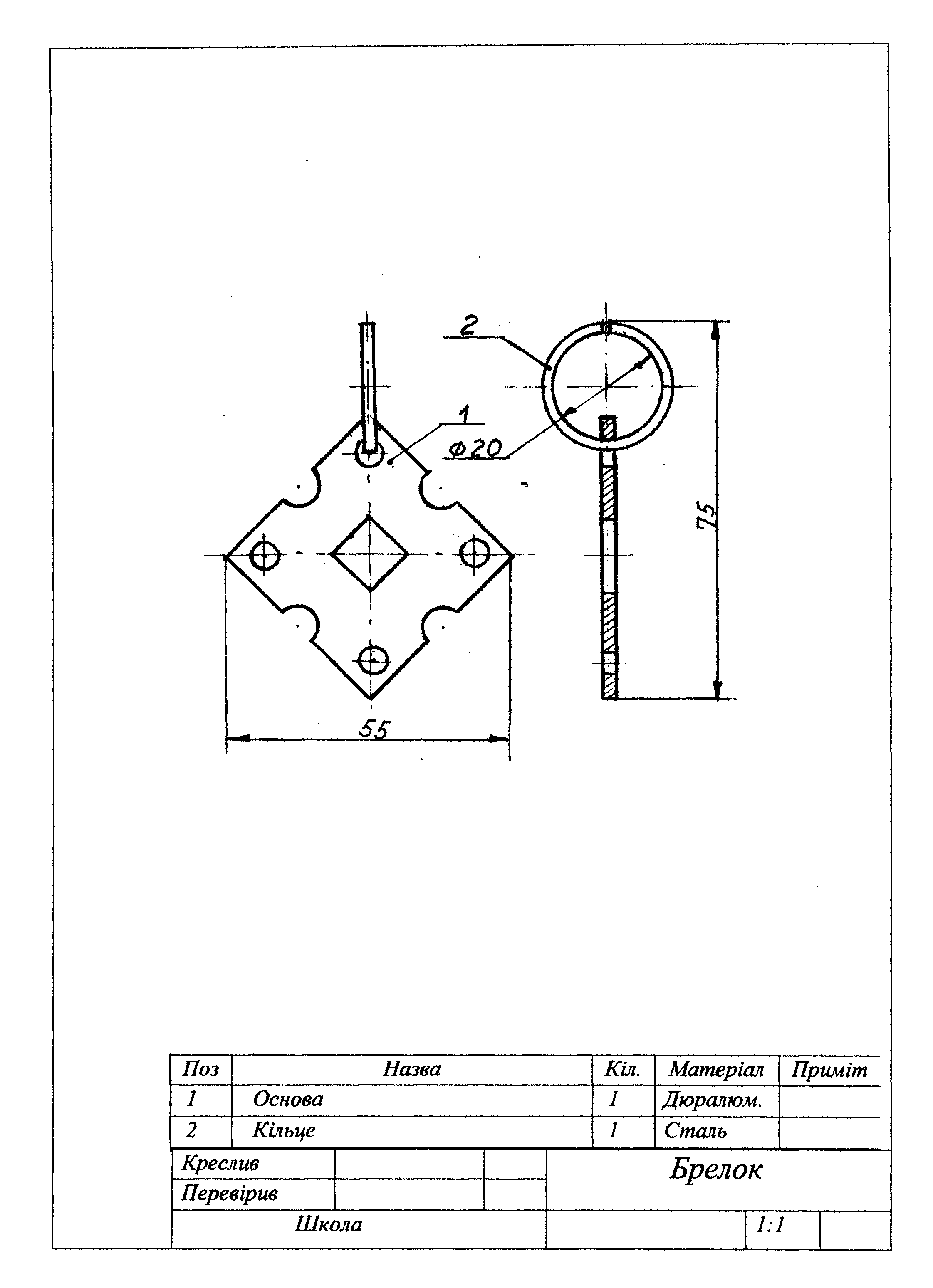

2.2.2 Оформлення і виконання складального креслення виробу.
|
||||||
|

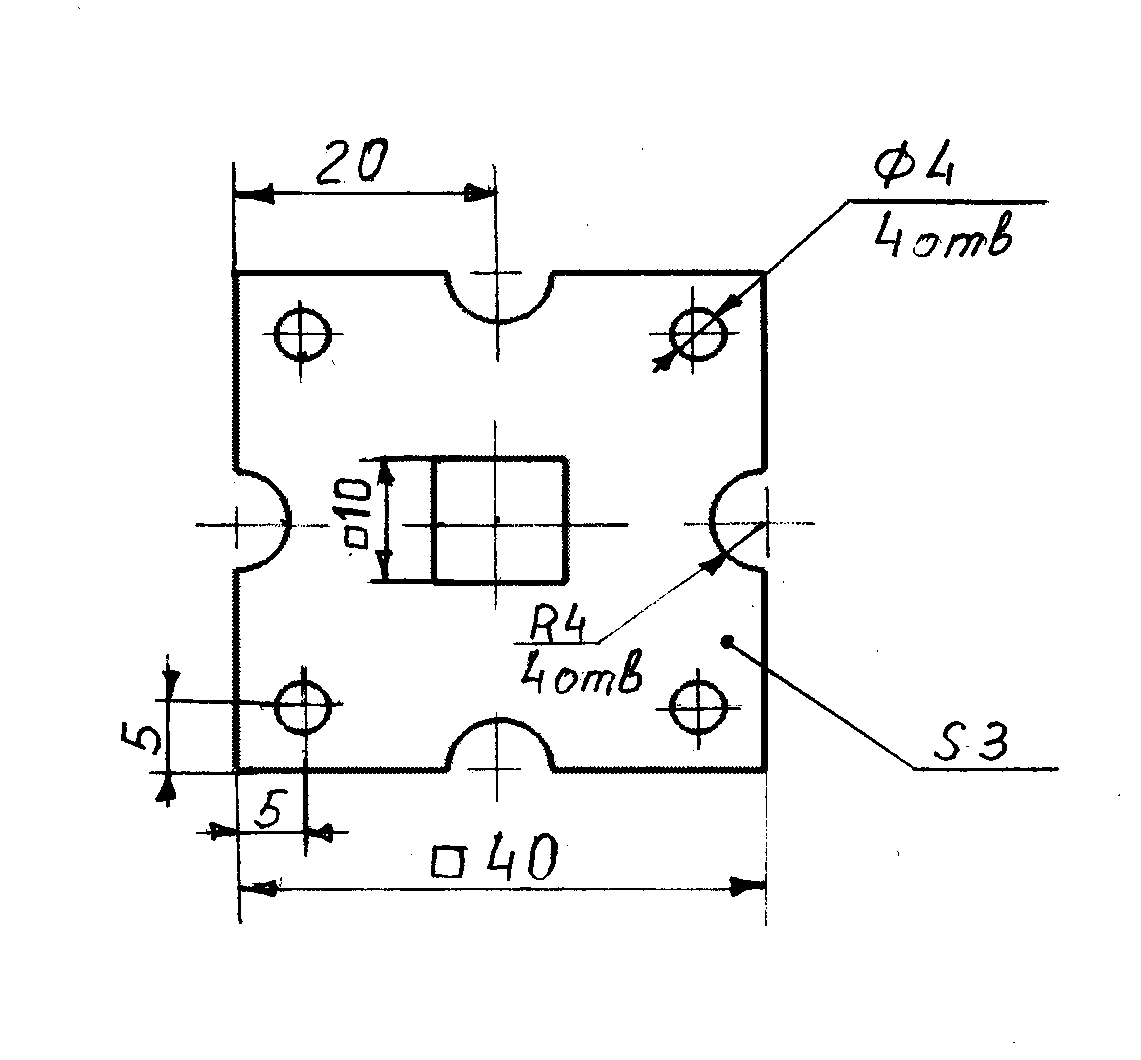

Креслив |
|
|
Основа |
||
Перевірив |
|
|
||||
Школа |
Дюралюміній |
1:1 |
|
|||
|
||||||
|

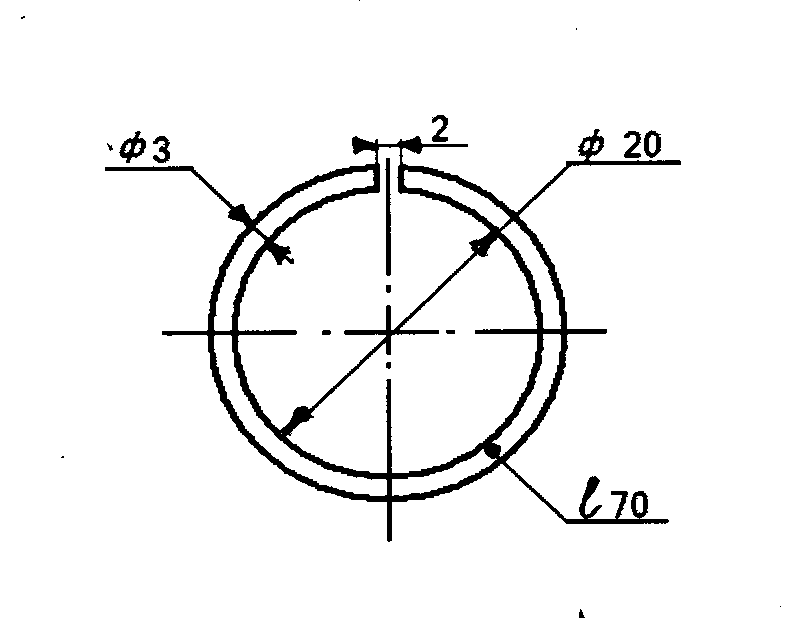

Креслив |
|
|
Кільце |
||
Перевірив |
|
|
||||
Школа |
Сталь |
1:1 |
|
|||
2.2.3 Специфікація виробу
№ |
Найменування деталі |
Кількість |
Матеріал |
Розміри (мм) |
1 |
Основа |
1 |
Дюралюміній |
40×40×3 |
2 |
Кільце |
1 |
Сталь |
Ф3; l70. |
2.3 Вибір оптимальних технологій.
Технологічна картка на виготовлення об’єкта технологічної діяльності «Брелок»
Позиція деталі за специфікацію
|
№ |
Послідовність виконання робіт |
Поопераційний ескіз |
Інструменти і обладнання |
1 |
1 |

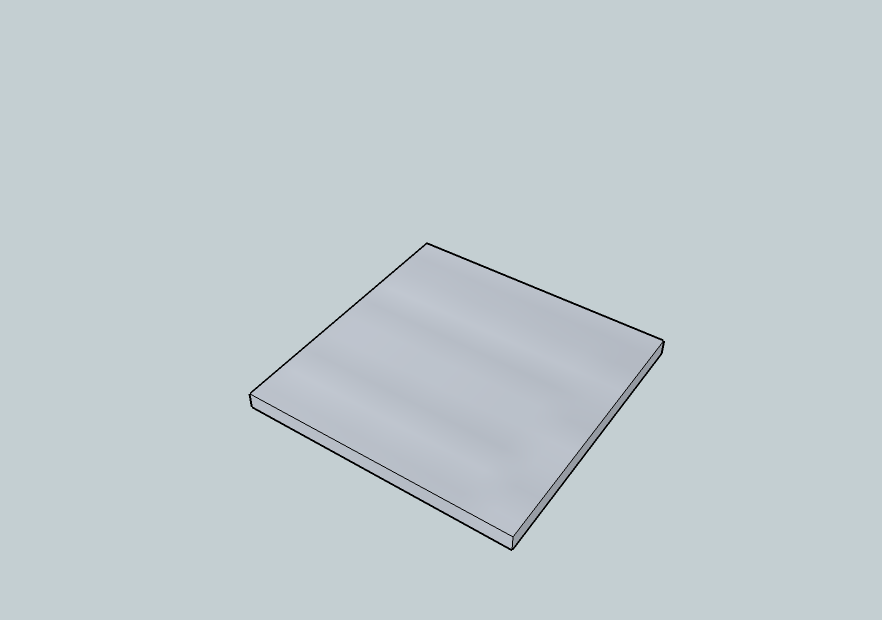

Підібрати заготовку для основи брелка. Дюралюміній- 50×50×3. |
|
Лінійка |
|
2 |

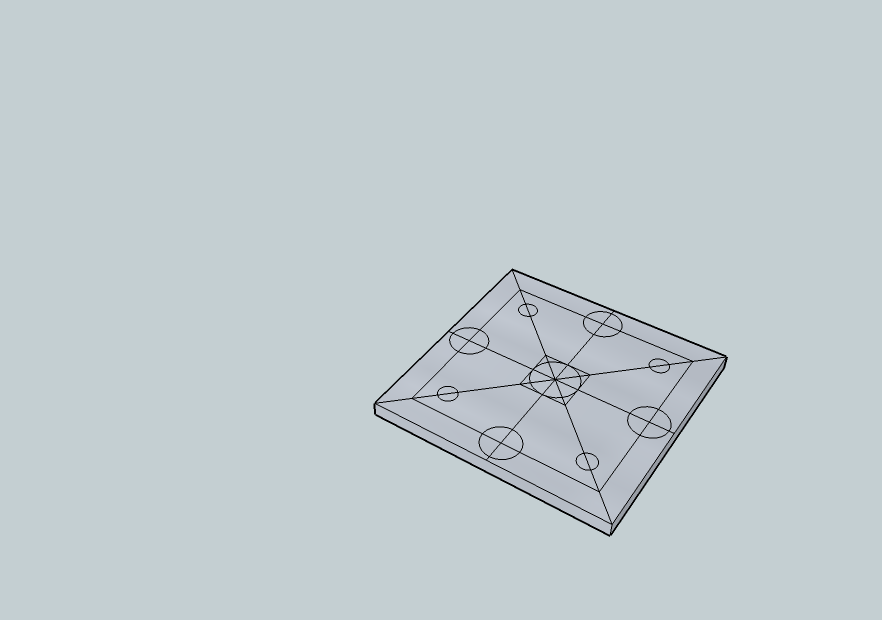

Розмітити заготовку основи брелка відповідно до креслення |
|
Лінійка,кутник розмічальний циркуль, рисувалка. |
|
3 |

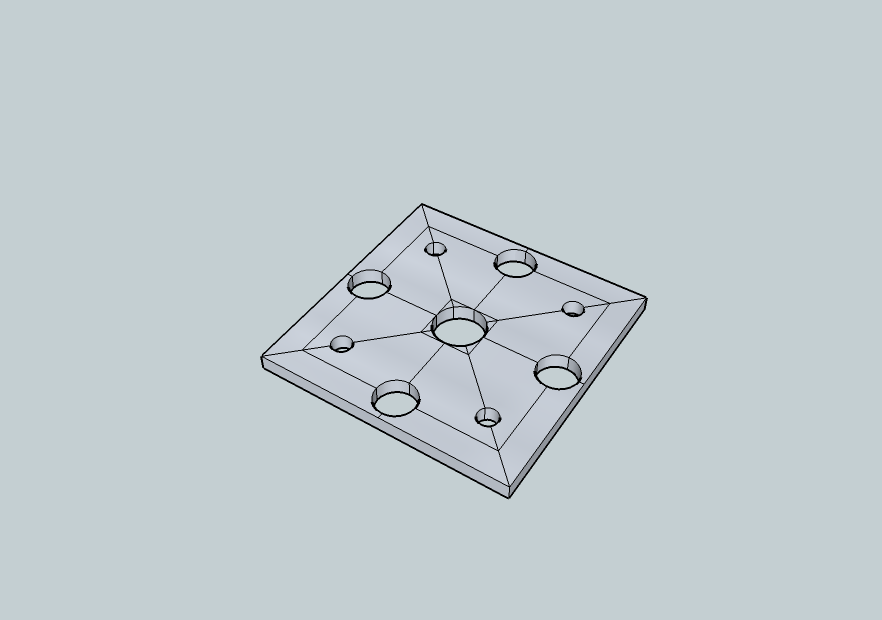

Просвердлити отвори: Ф 4 – 4 отв; Ф 8 – 4 отв; Ф 10 – 1 отв. |
|
Свердлильний верстат, свердла Ф4; Ф8; Ф10; ручні лещата, захисні окуляри. |
|
4 |
Вирізати заготовку брелка. |
|
Слюсарні ножиці, лещата |
|
5 |
Обпиляти заготовку за контуром. |
|
Напилки, натфілі,лещата. |
|
6 |
Відшліфувати і відполірувати основу брелка. |
|
Наждачний папір, круг для полірування. |
2 |
7 |

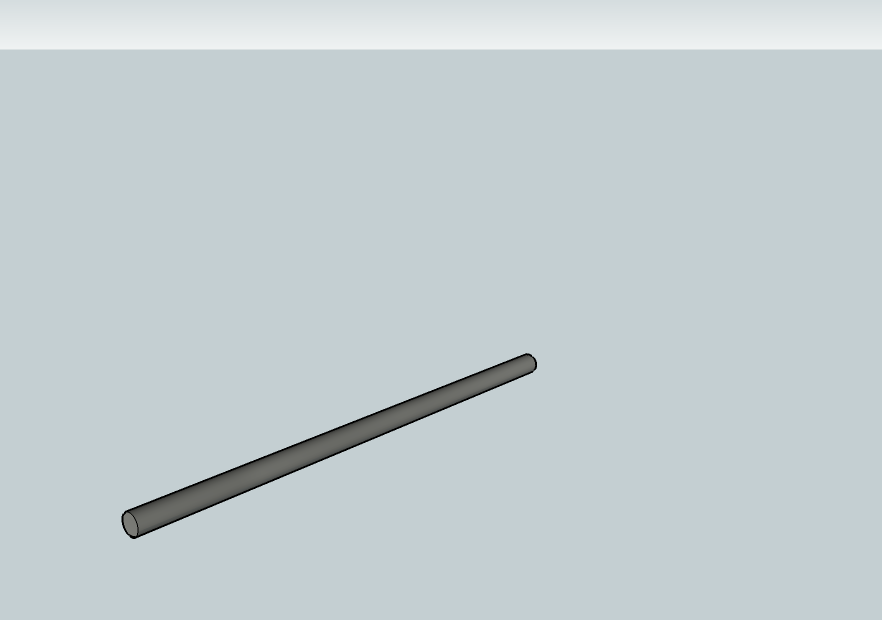

Підібрати заготовку для кільця. Дріт (сталь) Ф3; l70. |
|
Лінійка, рисувалка зубило,молоток, наковальня. |
|
8 |
Обпиляти торці заготовки. |
|
Напилок, лещата. |
|
9 |

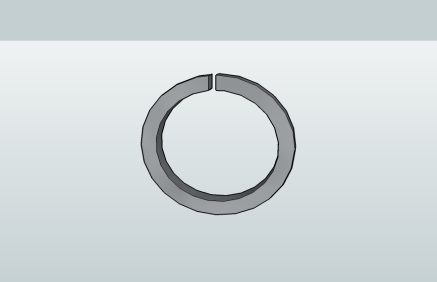

Зігнути кільце |
|
Молоток, оправка для гнуття, лещата. |
|
10 |
Відшліфувати і відполірувати кільце |
|
Наждачний папір, круг для полірування. |
|
11 |
Зібрати виріб |
|
Лещата, пасатижі. |
