Практическая часть
Такие приложения как FAR, WinCommander и аналогичные имеют встроенный пакет программ для взаимодействия по ftp. В данной лабораторной работе были изучены основные принципы работы ftp-сервера.

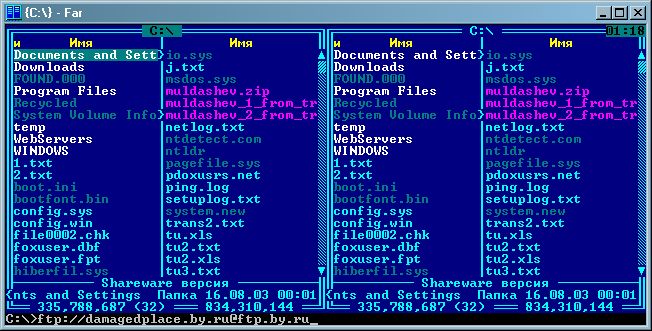

Для того, чтобы пройти аутентификацию, необходимо в строке состояния набрать:
ftp://username:pass@ftp.host.domain
Если же сервер является сервером общего пользования, то поле PASS может отсутствовать.

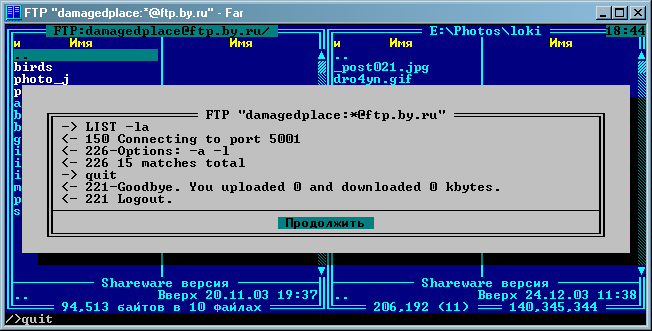

Ниже представлено подключение к ftp-серверу cо стороны клиента.
После отправки запроса сессия FTP начинается с того, что клиент устанавливает соединение с сервером. Первой задаче является установление TCP-соединения с применением стандартной процедуры трехстороннего подтверждения. FTP-сервер прослушивает порт 21 на предмет входящих сообщений, и это новое FTP-соединение станет управляющим, которое будет оставаться открытым на протяжении всей сессии.
Клиент информирует сервер о своем IP-адресе и номере порта, который он будет использовать на клиентской системе с целью установления соединения для передачи данных.
Когда клиент готов к завершению всей сессии путем разрыва соединения, он оправляет команду QUIT и сервер отвечает подтверждением: 221
В данной лабораторной работе также предусматривается настройка своего собственного ftp-сервера.
Запустите FTP сервер на своем компьютере и выполните в нем настройки:
Выделите несколько папок для работы по FTP
Создайте определенный список пользователей;
Установите права вашим пользователям ( задайте пароли или без пароля- организуйте доступ или запрет на чтения или запись );
После первого сеанса обмена- добавьте еще пользователей и исключите к-н из имеющихся, измените права доступа;
С помощь. Вкладки Access( Доступ)- установите вид доступа к папкам;
Измените имена папок и доступ к ним;
Ознакомьтесь с основными командами FTP- фай находится на ,,,,,,……(скопируйте его к себе на комьютер)
Далее выполните задание из файла:,,,,,,,,,,,,,,
Контрольные вопросы:
Назначение FTP сервера.
Как организовать и отредактировать список клиентов FTP сервера
Как и где устанавливаются права клиентов?
Какая вкладка и где используется для организации доступа к папкам?
Для чего предназначена вкладка Server?
Назначение основных команд FTP
Какие папки вы создали для обмена по FTP?
Какой использовали доступ к папкам?
Сколько клиентов в вашей группе?
Какие права вы предоставили своим клиентам?
Какие операции редактирования вы выполнили по доступу к папкам ?
Каким клиентам вы изменили права?
Какие папки или файлы вы просмотрели по FTP и с каких компьютеров ( указать IP компьютеров и названия файлов)
Список литературы
Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы. Спб Питер 2003г 2-ое ихдание
Галкин Телекоммуникации и сети Москва (МГТУ им.Баумана) 2002г
TCP/IP Учебный курс
Горбачев С.В. Проектирование локальных вычислительных сетей с технологией Ethetnet и Fast Ethetnet. Учебное пособие. Сп,ГУАПСП, 2001г 120c
В.А.Губарев, Б.П.Голубев Сети ЭВМ и средства телекоммуникаций. Методические указания по выполнению лабораторных работ. Москва (МГТУРЭиА),2001
Руководство пользователя Net Craker 4.0
http://www.citforum.ru/database - подбор методического и технического материала по сетям.
В. Иванов Компьютерные коммуникации Учебный курс ПИТЕР 2002г
1 . Горбачев С.В. Проектирование локальных вычислительных сетей с технологией Ethernet и Fast Ethernet: Учеб. Пособие / СПбГУАП. СПб., 2001. 120 с.
2 Следует отметить, что величина битового интервала для 10 мегабитной ЛВС Ethernet равна 100 нс.
3 . Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы. СПб.: Питер, 2000. 672 с.
