Расчет межкадрового интервала
Чтобы признать конфигурацию сети корректной, нужно рассчитать также уменьшение межкадрового интервала повторителями, т. е. величину PVV.
Для расчета PVV также можно воспользоваться значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред, рекомендованными IEEE и приведенными в табл. 4.
Таблица 4. Сокращение межкадрового интервала повторителями
Тип сегмента |
Передающий сегмент, bt |
Промежуточный сегмент, bt |
10Base-5 или 10Base-2 |
16 |
11 |
10Base-FB |
– |
2 |
10Base-FL |
10,5 |
8 |
10Base-T |
10,5 |
8 |
В соответствии с этими данными рассчитаем значение PVV для нашего примера.
Левый сегмент 1 10Base-T: сокращение в 10,5 bt.
Промежуточный сегмент 2 10Base-FL: 8.
Промежуточный сегмент.3 10Base-FB: 2.
Промежуточный сегмент 4 10Base-FB: 2.
Промежуточный сегмент 5 10Base-FB: 2.
Сумма этих величин дает значение PVV, равное 24,5, что меньше предельного значения в 49 битовых интервала.
В результате приведенная в примере сеть соответствует стандартам Ethernet по всем параметрам, связанным и с длинами сегментов, и с количеством повторителей.
Варианты заданий2 к лабораторной работе
«Физическая структуризация одноранговой ЛВС с использованием концентратора»
Проверка корректной работы сети Ethernet
№ вар. |
Левый сегмент, тип / длина, м |
Промежуточный сегмент 1 тип / длина, м |
Промежуточный сегмент 2 тип / длина, м |
Промежуточный сегмент 3 тип / длина, м |
Правый сегмент тип / длина, м |
|
1. |
10Base-5 / 400 |
10Base-2 / 185 |
10Base-2 / 200 |
10Base-5 / 185 |
10Base-2 / 100 |
|
2. |
10Base-2 / 100 |
10Base-2 / 500 |
10Base-5 / 200 |
10Base-5 / 300 |
10Base-2 / 500 |
|
3. |
10Base-5 / 250 |
10Base-5 / 500 |
10Base-2 / 250 |
10Base-2 / 100 |
10Base-2 / 150 |
|
4. |
10Base-2 / 200 |
10Base-5 / 100 |
10Base-5 / 350 |
10Base-2 / 150 |
10Base-5 / 400 |
|
5. |
10Base-5 / 500 |
10Base-2 / 160 |
10Base-5 / 600 |
10Base-2 / 140 |
10Base-5 / 480 |
|
6. |
10Base-2 / 095 |
10Base-2 / 100 |
10Base-5 / 700 |
10Base-5 / 300 |
10Base-5 / 420 |
|
7. |
10Base-5 / 380 |
10Base-5 / 220 |
10Base-5 / 500 |
10Base-2 / 200 |
10Base-2 / 100 |
|
8. |
10Base-5 / 250 |
10Base-2 / 250 |
10Base-5 / 300 |
10Base-5 / 500 |
10Base-5 / 400 |
|
9. |
10Base-2 / 185 |
10Base-5 / 500 |
10Base-2 / 095 |
10Base-5 / 600 |
10Base-2 / 200 |
|
10. |
10Base-5 / 050 |
10Base-5 / 150 |
10Base-2 / 150 |
10Base-5 / 750 |
10Base-2 / 300 |
|
11. |
10Base-2 / 160 |
10Base-2 / 130 |
10Base-2 / 210 |
10Base-5 / 500 |
10Base-5 / 490 |
|
12. |
10Base-2 / 120 |
10Base-5 / 410 |
10Base-2 / 105 |
10Base-5 / 505 |
10Base-5 / 495 |
|
13. |
10Base-2 / 060 |
10Base-5 / 180 |
10Base-5 / 220 |
10Base-2 / 150 |
10Base-2 / 300 |
|
14. |
10Base-5 / 600 |
10Base-5 / 450 |
10Base-2 / 150 |
10Base-2 / 200 |
10Base-5 / 300 |
|
15. |
10Base-5 / 360 |
10Base-2 / 140 |
10Base-2 / 240 |
10Base-2 / 160 |
10Base-2 / 185 |
|
16. |
10Base-2 / 100 |
10Base-2 / 075 |
10Base-5 / 150 |
10Base-2 / 125 |
10Base-5 / 525 |
|
17. |
10Base-2 / 200 |
10Base-5 / 150 |
10Base-5 / 200 |
10Base-5 / 250 |
10Base-5 / 500 |
|
18. |
10Base-5 / 390 |
10Base-2 / 190 |
10Base-5 / 410 |
10Base-5 / 350 |
10Base-2 / 175 |
|
19. |
10Base-5 / 210 |
10Base-2 / 180 |
10Base-5 / 620 |
10Base-2 / 140 |
10Base-2 / 080 |
|
20. |
10Base-5 / 100 |
10Base-5 / 200 |
10Base-5 / 330 |
10Base-5 / 580 |
10Base-2 / 230 |
|
21. |
10Base-2 / 040 |
10Base-2 / 110 |
10Base-2 / 150 |
10Base-2 / 220 |
10Base-5 / 550 |
|
22. |
10Base-2 / 125 |
10Base-5 / 250 |
10Base-2 / 250 |
10Base-2 / 090 |
10Base-5 / 590 |
|
23. |
10Base-2 / 080 |
10Base-5 / 220 |
10Base-5 / 280 |
10Base-5 / 500 |
10Base-2 / 160 |
|
24. |
10Base-5 / 500 |
10Base-2 / 205 |
10Base-2 / 185 |
10Base-2 / 165 |
10Base-5 / 660 |
|
Для заданных спецификаций
Составить структурную схему сети, используя компоненты, аналогичные показанным на рис.2 и 3 (см. также дополненную версию метод. указаний).

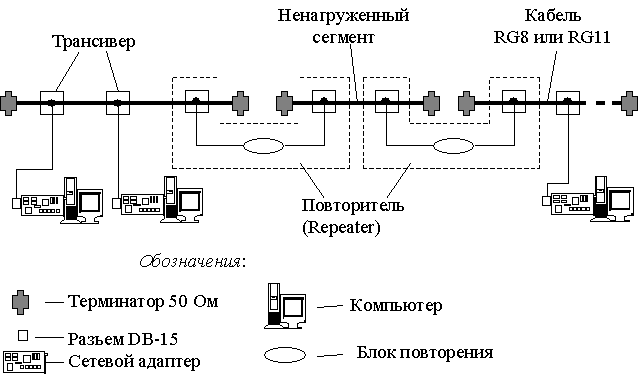

Рис.2. Компоненты физического уровня сети стандарта 10Base-5, состоящей из трех сегментов

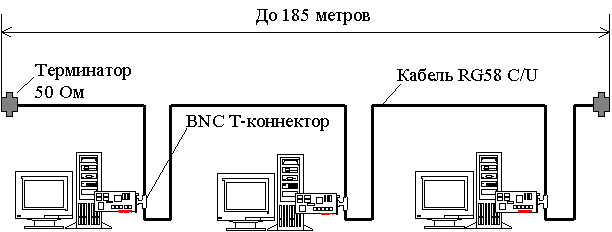

Рис. 3. Пример ЛВС по стандарту 10Base-2
Определить (см. рис. 4 в методических указаниях):
− время двойного оборота сигнала PDV;
− сокращение межкадрового интервала PVV;
− максимальный диаметр сети.
