Лабораторная работа .Проектирование однородной лвс

Цель работы. Научиться вычислять коэффициент загрузки сети , выполнять струк-туирование сети, в случае необходимости и определять условия корректности сети Ethernet.

Задание1.Определение коэффициентов загрузки

В соответствии с выбранным вариантом разработать структурную схему сети Ethernet отдела предприятия, включающую общий сервер при следующих данных:

M- количество групп;

N- количество компьютеров в группе;

L- расстояние между компьютерами в группе;

S- расстояние между группами;

k- средняя интенсивность трафика ,генерируемого одним компьютером

Соотношение трафиков внутригруппового и межгруппового 50% на 50%

Краткая теория

Локальные вычислительные сети характеризуются наличи­ем общей разделяемой среды передачи дачных и методом досту­па к среде.

В сетях Ethernet используется метод коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier-sense-myltiply-access with collision detection, CSMA/CD). При этом методе доступа в случае, если два и более узла (компьюте­ра) одновременно обращаются к незанятой разделяемой среде -логической общей шине, возникает коллизия и доступ к среде запрещается. Практика показывает, что при количестве узлов в однородной неструктурированной ЛВС более 30 задержка дос­тупа к среде недопустимо возрастает из-за перегрузки сети.

Количественно нагрузка неструктурированной ЛВС оцени­вается коэффициентом нагрузки сети:

(1)

где:

ρн - коэффициент нагрузки неструктурированной ЛВС;

C - трафик, который должна передать сеть, равный сумме трафиков от всех узлов сети (компьютеры, серверы, мар­шрутизаторы), Мбит/с;

Смакс - максимальная пропускная способность сети; для ба­зовой технологии Ethernet -10 Мбит/с, для Fast Ethernet -100 Мбит/с.

Проектирование однородной сети осуществляется в два этапа: логическое и физическое проектирование.

На этапе логического проектирования строится неструкту­рированная ЛВС с заданным количеством узлов и серверов и оп­ределяется ее коэффициент нагрузки ρн. Если

ρн ≥ ρдоп = 0,35 (для технологии Ethernet), (2)

то осуществляется логическая структуризация сети - разбиение ее на логические сегменты с локализованным внутрисегментным графиком так, чтобы для используемой базовой технологии

ρс < ρдоп и ρмс < ρдоп , (3)

где:

ρс - коэффициент нагрузки логического сегмента,

ρмс - межсегментный коэффициент нагрузки.

Логическая структуризация реализуется структурообра­зующим оборудованием канального уровня ЛВС - концентрато­рами и коммутаторами. При этом внутрисегментные и межсегментные трафики могут локализоваться с использованием базовых технологий разных скоростей (например, Ethernet 10, 100 или 1000 Мбит/с).

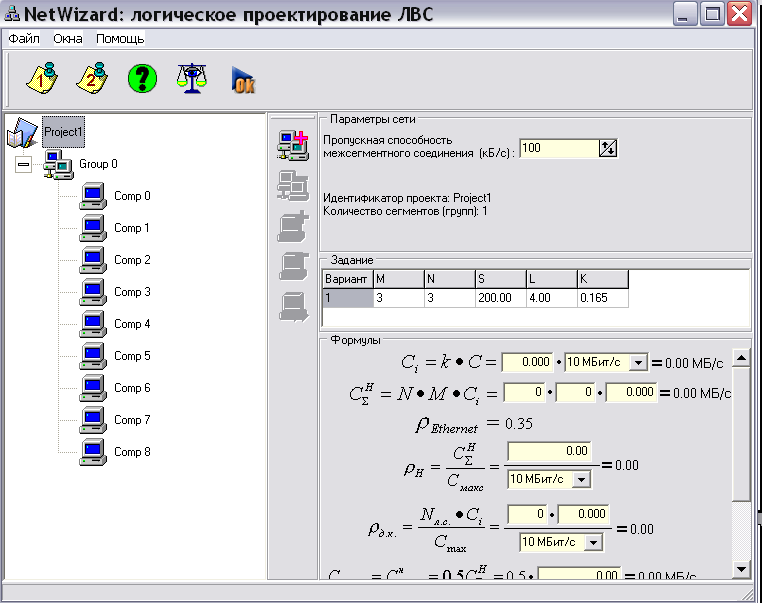

Лабораторная работа выполняется с помощью прогрммы NetWIZARD ,которая позволяет выполнять логическое и физическое проектирование.

На этапе физического проектирования выполняется про­странственный расчет физических сегментов, состоящий в опре­делении физических спецификаций для каждого логического сегмента с учетом реальных состояний, на которых должна быть развернута ЛВС. Затем выполняется проверочный расчет спро­ектированной сети на корректность.

На этом же этапе выбирают­ся ( можно в Net Cracker) структурообразующего оборудования с характеристиками, обеспечивающими физическое построение сети: типы кон­центраторов и коммутаторов и их портов, скорости работы портов, типы соединительных разъемов в соответствии с выбранной физической спецификацией и т.д. В заключение составляется структурная схема ЛВС.

Для начала работы необходимо щелкнуть левой кнопкой мы­ши в окнезаставке (первоначальном меню) данной лаборатор­ной работы. В появившемся следующем окне щелкнуть мышью на всплывающей надписи программной кнопки "Лабораторная работа". Далее следовать указаниям файла ПОМОЩЬ.
