Задание 2. Выполнить сканирование компьютерного класса
1.Войти в меню File и выбрать команду Discover ( запустится авто сканер программы Net Cracker). При запуске авто сканера автоматически создается новый проект в Net Cracker

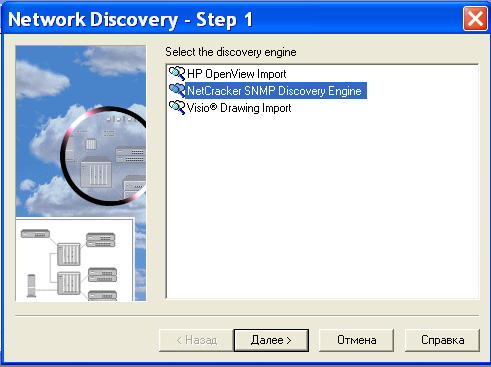

2. Выберите в открывшемся диалоговом окне Network Discovery (шаг-1) Net Cracker SNMP Discovery Engine и нажмите « Далее»

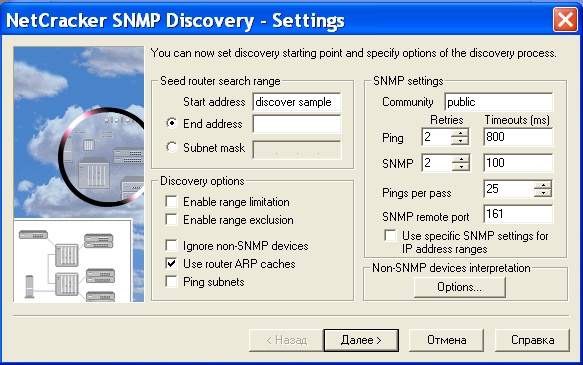

3. Выполним сканирование типового файла а не реальной сети. Для этого в поле Start Address введите discovery sample.окно должно выглядеть таким образом:
Нажмите «Далее»
Чтобы прочитать типовой файл Net Cracker будет недоступен некоторое время- это зависит от конфигурации вашего компьютера.
4. Нажмите «Далее», чтобы согласовать устройства шага 2- Matching Device/
5. На шаге 3 NetWork Discovery нажмите кнопку View/Edit Results,чтобы открыть окно результата сканирования.
Выберите два IP адреса –устройств и нажмите кнопку Merge. Эта кнопка объединяет два выбранных устройства в одно. Новое «объединенное « устройство будет иметь IР адреса этих 2-х устройств и будет иметь функциональные возможности первого устройства из списка.
Выберите маршрутизатор Cisco _______ из вкладки Router.
Нажмите кнопку Split Нажатие этой кнопки разобъет устройство, которое имеет несколько IP адресов на два устройства. Кнопка Split- это единственная возмож-ность увидеть интерфейсы устройств. Выбранное устройство имеет ___интерфейса.
Выберите ,например, номер интерфейса 2 . Можно выбрать несколько интерфейсов и нажмите «Далее». После этого откроется диалоговое окно с запросом на добавл-ение ваших устройств в БД Net Cracker. Ответ «ДА» приведет к возникновению нового устройства, согласуемого с БД Net Cracker.Ответ «Нет» приведет к тому, что устройство не будет соответствовать устройству в БД Net Cracker, так что будет создано незаполненое устройство с точно установленными интерфейсами.
Нажмите «Да». Тем самым вы создали новое точно такое же как первоначальное устройство Cisco _______ маршрутизатор. После того как процесс сравнения закончится появится новое устройство в окне списка.
Выберите ______________из вкладки Switch . Вы можете видеть, что окно Selected Device диалога не заполнено, притом, что производитель был признан, оно не было сопоставлено ни с одним из устройств в БД Net Cracker, включая универсальный тип устройств. Так как устройство полностью не признано ,оно не будет появляться на диаграмме Net Cracker, если оно не будет согласовано в ручную.
Нажмите кнопу «Add Blank». Тем самым вы добавляете незаполненое устройство , соответствующее выбранному устройству_______________
Определите незаполненное устройство, нажимая кнопку «Add» внизу диалога. Откроется альтернативное окно браузера БД, чтобы позволить вам выбрать узлы устройства.
В окне браузера идут по пути Switchts – Workgroup – Ethernet – Cabletron - Smart STACK Ethernet Switch.
Выберите Smart STACK Ethernet в среднем окне и нажмите ОК. Вы прибавили Smart STACK как узел нового устройства.
Нажмите опять кнопку «Add»
В том же окне выберете _________________сменный блок и нажмите ОК. Вы прибавили сменный блок к устройству.
Нажмите кнопку «Verify», чтобы Net Cracker смог произвести проверку , что все части устройства могут работать вместе и что это приемлемое для Net Cracker устройтво. Устройства, которые не проходят проверку не могут использоваться в диаграммах Net Cracker.
Нажмите кнопку «Set final». После этого в окне Selected Device появится желтая стрелочка рядом с устройством. Это означает, что устройство было проверено и принято как Net Cracker устройство и оно будет использоваться в диаграмме. Если есть выбор между несколькими устройствами, которые являются возможными, кнопка Set final определяет какое из устройств будет импортировано в диаграмму Net Cracker Нажмите кнопку «Close»
Нажмите кнопку «Далее» в окне Network Discovery –step 3 . Net Cracker изобра-зит схематично то, что вы создали.
Нажмите кнопку Done, чем импортируете обнаруженную сеть в новый проект.
Теперь можно работать с проектом, который только что создан.
