Контрольные вопросы
Опишите( переведите) параметры статистики.
Перечислите используемые промежуточные устройства и их назначения
Как можно просмотреть подробную информацию об устройствах?
Как организовать соединение сегментов многоуровневого проекта?
Какие виды трафика можно использовать в проекте?
Как получить отчет?
Как показать трассировку?
Как узнать добавилось ли комплектующая деталь в составное устройство?
Как создать составное устройство?
Как пользоваться статистикой?
Лабораторная работа. Настройка и поиск устройств в бд Net Cracker.Использование автосканера.
Цель работы: 1Изучить возможности опции Divice Factory в программе NetCreacker и функции поиска совместимых устройств (Compatible Search functions.)
2.Освоить возможности сканирования и распознавания сети в Net Cracker и NetView
Задание 1. Создать новую рабочую станцию и подобрать к ней совместимое оборудование.
Запустите NetCreacker и откройте файл Router.net.в папке Sample
Активизируйте вкладку Project Hierarchy в database
Сделайте текущем окном Math Lab site ,для этого дважды кликните по нему
Выделите рабочую станцию Steve
Откройте мастер Divice Factory одним из способов:
Войдите в меню DateBase - и выберете Divice Factory;
Кликните
кнопку
на панели инструментов;
Войдите в меню Object, выделить Add to Database: Via Factory.
Примечание. Существуют следующие различия между этими способами
Кнопка Device Factory и команда Database - Device Factory создают новое устрой-ство, основываясь на устройстве, выбранном на панели «Изображение»;
Команда Add to Database: Via Factory в меню Object создает устройство, основы-ваясь на устройстве, выбранном в окне проекта.
Выбираем третий способ, т.к. мы выбрали рабочую станцию (Steve) из окна проекта и на ее основе хотим создать новое устройство.
После этого работаем в диалоге с мастером Device Factory, который спрашивает у вас :
- Хотите ли вы создать на пустом месте (Create from scratch) или
- Из станции Steve Create from Steve
Рис.1 Окно мастера Device Factory -шаг1
1. Первый шаг (Mode). Выбираем Create from Steve и кликните кнопку Далее.»
2.Следующим шагом (Type) вы можете изменить или выбрать тип устройства из списка.
Выбираем LanWorkStation и перейдем к следующему шагу, кликнув кнопку «Далее»
3. Третий шаг (Computer) изменяем число слотов на 4.
Это число слотов для сменных блоков типа адаптеров или внутренних модемов

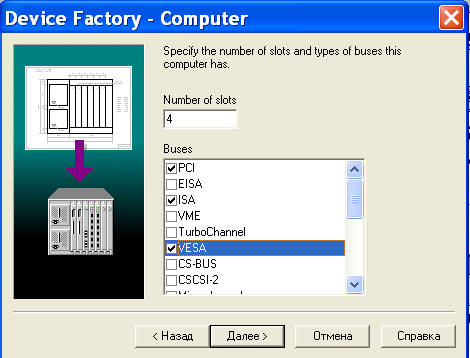

Рис.2 Шаг –3 Computer
Установите галочки в разделе Buses в строках PCI, ISA и VESA ( если они не установлены). «Далее»
4. Шаг Name. В поле Name введите новое имя, например «Рабочая станция разработчиков».Затем выберите понравившуюся картинку и нажмите «Далее»

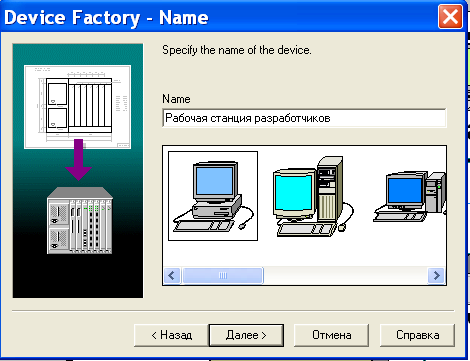

Рис.3 Шаг Name-Выбор имение нового устройства
Следующим шагом необходимо добавить число портов в окне Device Factory- Port Groups,нажав кнопку Add

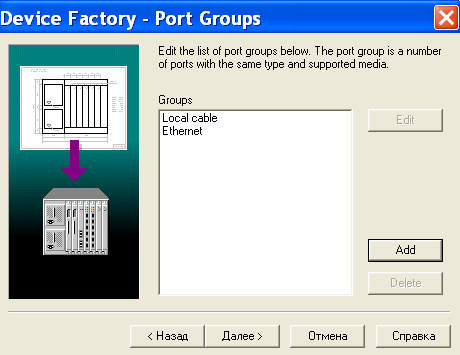

Рис.4 Добавление портов
В открывшемся окне Port Wizard – Number установите 2 и нажмите «Далее»

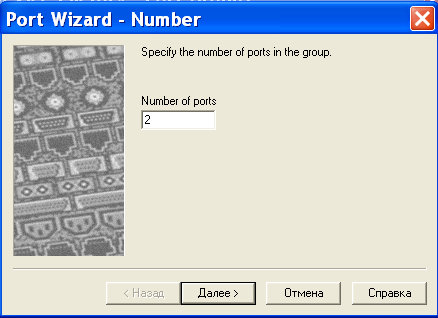

Рис. 5 Выбор числа портов
В результате этого шага выделится хотя бы один порт , иначе выдастся сообщение об ошибке. Выделите необходимые для нового устройства порты, например такие, как изображены на Рис.6 (Ethernet 10 Base 5, Ethernet 10 Base 2, Ethernet 10 Base T, Ethernet 10 Base F, Ethernet 100 Base T4).Нажмите «Далее»

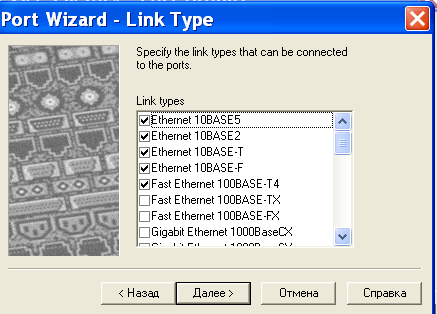

Рис.6. Выбор типа соединений.
В следующем окне выделите необходимые типы кабелей –«Далее»

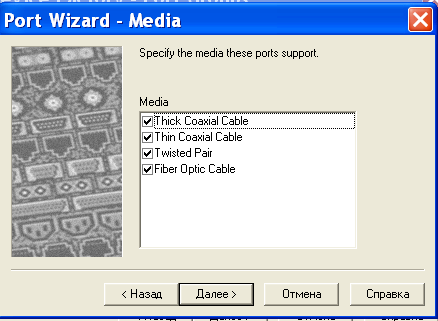

Рис.7. Выбор типа кабелей
7.В следующем окне нажмите кнопку»готово»,чтобы вернуться к мастеру Device Factory.
8.Что бы сохранить устройство, которое вы только что создали нажмите в мастере Device Factory кнопку «Далее» а затем «Готово».
9.Закройте проект Router без сохранения.
10.Откройте новое окно File-New, затем отобразите браузер устройств из меню
View, выделив команду the Database Browser .
11.Чтобы отобразить утройства в БД, включая то,которое вы только что создали выполните один из возможных вариантов:
-Выберите в поле над списком в броузере значение User, либо
-в меню Database выберите Hierarchy, а затем в поле со списком User удостоверьтесь, что в панели «Изображения» отображена только что созданная вами рабочая станция. Переместите ее на рабочее пространство нового проекта и отредактируйте надпись ( если проблемы со шрифтами)
12 Чтобы теперь найти совместимые устройства для вашей рабочей станции войдите в меню Object выделите команду the Find Compatible или кликните кнопку Compatible на панели инструментов.Не забудьте изменить название User на Type в окне над БД
13 Броузер автоматически переключится в режим Compatible Device и будет отображен список совместимых устройств.
Рис.8 Результат поиска совместимости.
14. Подберем сетевую плату для нашей рабочей станции, например совместимую с ATM разверните папку LanAdapter, затем папку ATM,откройте папку Interphase
15. На панели изображения выберите 5525 PCI adapter и «установите» (перетащите) ее в новую рабочую станцию.
16 Чтобы скопировать станцию с сетевой картой войдите в меню Edit выберите команду Replicate ,появится диалоговое окно, в котором нужно установить необходимое число копий, например 10

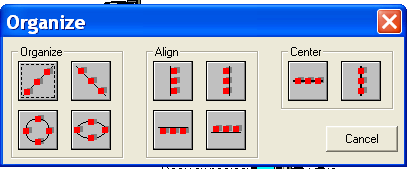

Чтобы упорядочить новые копии в геометрической модели установите галочку в поле Organize, нажмите Replicate. После этого появится диалоговое окно Organize
Примечание. Вы можете раместить, распределиить любую группу объектов , выбирая из меню Object команду Organize
17. Выберем ,например, кольцо. 10 скопированных объектов отобразятся в круговом виде.
18.
Чтобы найти устройства в БД, основываясь
на другитх критериях – вы можете
использовать поиск в БД, который
запускается кнопкой Find
на панели инструментов.

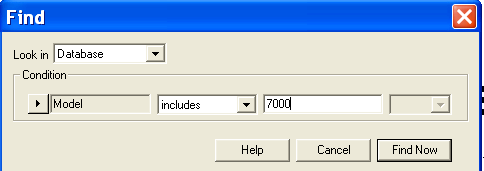

Откроется соответствующее диалоговое окно:Find
19. Кликните по кнопке Condition и выберите Model, в следующем поле установите includes, в следующем 7000.Затем нажмите Find Now
20. Браузер автоматически переключится в режим Search Device Browser и будут изображаться устройства, удовлетворяющие условиям поиска.
21 Закройте проект без сохранения.
Контрольное задание :
Создайте самостоятельно (иди по варианту) рабочую станцию.Подберите сетевые карты для различных технологий.Подберите (создайте) к созданным станциям новое промежуточное оборудование ( концентратор, маршрутизатор модем).Покажите преподавателю.
