Проверка работоспособности
Включение питания.
Включить питание, перевести тумблер СЕТЬ блока ПИТ. в верхнее положение. При этом должны:
загореться сигналы СЕТЬ блока ПИТ, ПИТ блока СН, сигналы блока ЗГ, БЛОКИР блока АРУ и АВАР. на лицевой планке блока МБ-2;
сработать акустическая сигнализация;
при выключении акустической сигнализации кнопкой ВЫКЛ. АС. загорится сигнал ВЫКЛ.АС;
стрелка прибора УВК через 5-10 сек должна установиться в пределах черного сектора, а сигналы АВАР и ВЫКЛ. АС – погаснуть.
2 .Подготовить прибор увк к работе.

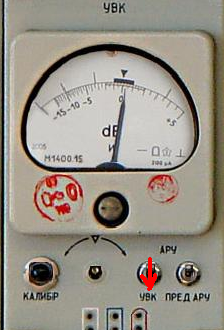

Установить тумблер АРУ-УВК в положение УВК.

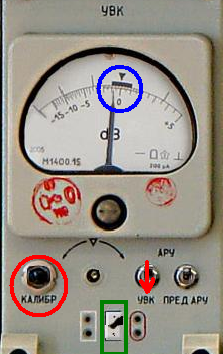

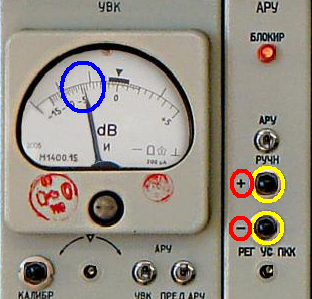

Нажать кнопку КАЛИБР и регулятором калибровки (обозначим перевернутым треугольником) установить стрелку прибора на отметку калибровки.
3.Проверить уровни токов измерительных частот.
У
держивая
кнопку КАЛИБР нажатой, убедиться, что
при установке переключателя блока Г-2
в положении 2.1, 0.4, 0.8 и 3.2 стрелка прибора
не выходит за пределы черного сектора
шкалы.

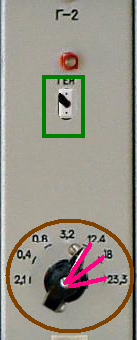

Установить переключатель блока Г-2 в положение 12.4, соединить 2-х проводным шнуром средние гнезда УВК (с черной окантовкой) с гнездами ГЕН. Блока Г-2 и убедиться, что при установке переключателя положение 12.4, 18 и 23.3 стрелка прибора не выходит за пределы черного сектора; снять шнур; переключатель блока Г-2 установить в положение 0.8.
4.Проверить и отрегулировать (при необходимости) уровень тока контрольной частоты.
С
нять
4-х контактные перемычки I
ГР. и II
ГР. тракта передачи блока ШК.
Соединить 2-х проводным шнуром правые гнезда УВК (с красной окантовкой) с гнездами ПЕР. блока ПЕР потенциометром РЕГ.УР.КЧ. блока ПЕР. (с помощью отвертки) установить стрелку прибора на деление – 5дБ это соответствует уровню тока КЧ – 15 дБ).
Снять шнур, перемычке на блоке ШК установить в прежнее положение.
5.Отрегулировать усиление пкк.
На блоке АРУ установить тумблер АРУ-РУЧН в положение РУЧН, при этом загорается сигнал БЛОКИР.

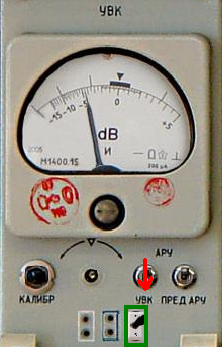

Установить тумблер АРУ-УВК в положение УВК.

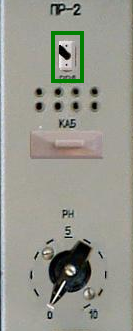

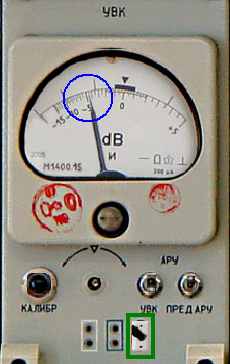

Соединить 2-х проводным шнуром правые гнезда УВК (с красной окантовкой) с контрольными гнездами блока ПР-2 и нажатием кнопок «+» и «-» установить стрелку прибора на отметку –5 дБ.

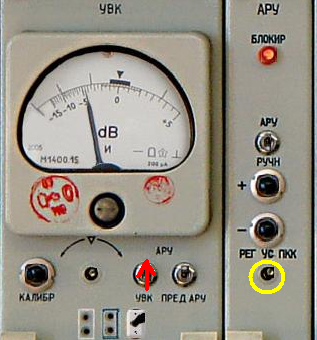

Установить тумблер АРУ-УВК в положение АРУ и потенциометром РЕГ.УС.ПКК (с помощью отвертки) установить кнопку прибора на отметку 0. Снять шнур.
6.Проверить работу ару.
На блоке АРУ установить тумблер АРУ-РУЧН в положение РУЧН, на блоке УВК тумблер АРУ-УВК в положение АРУ.
Кнопкой «+» и «-» установить стрелку прибора УВК на одно деление вправо (влево) от отметки 0;
Тумблер АРУ-РУЧН блока АРУ перевести в положение АРУ. При этом должен погаснуть сигнал БЛОКИР. и стрелка прибора должна медленно установить на отметку 0.
7.Проверить индивидуальное и групповое оборудование.

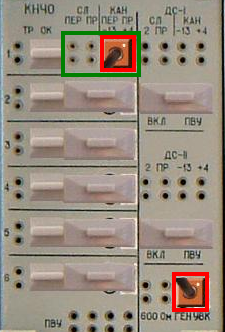

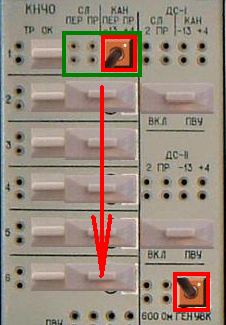

Установить тумблер АРУ-УВК блока УВК в положение УВК; снять на блоке КНЧО 8-ми контактную перемычку первого канала и соединить 4-х проводным шнуром гнезда -13 и +4 под общей гравировкой КА соответственно с гнездами ГЕН. И УВК блока КНЧО (цветными метками на колодках шнура вверх).

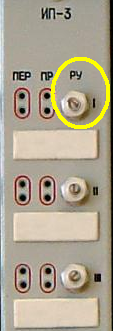

Регулятором РУ первого канала в блоке ИП-3 установить стрелку прибора УВК на отметку 0, что будет соответствовать относительному уровню на выходе канала +4 дБ.
В том же порядке проверить остальные каналы ТЧ, снять шнур, 8-ми контактные перемычки установить исходное положение.
