16. Схемы наружных водопроводных сетей.
Упрощенное начертание системы водоснабжения на плане объекта назвается схемой водоснабжения. В зависимости от назначения водопровода, от источников водоснабжения, от способа приемы и подачи воды потребителю существуют различные схемы водоснабжения. В системе хозяйственно-питьевого водоснабжения следующая схема:

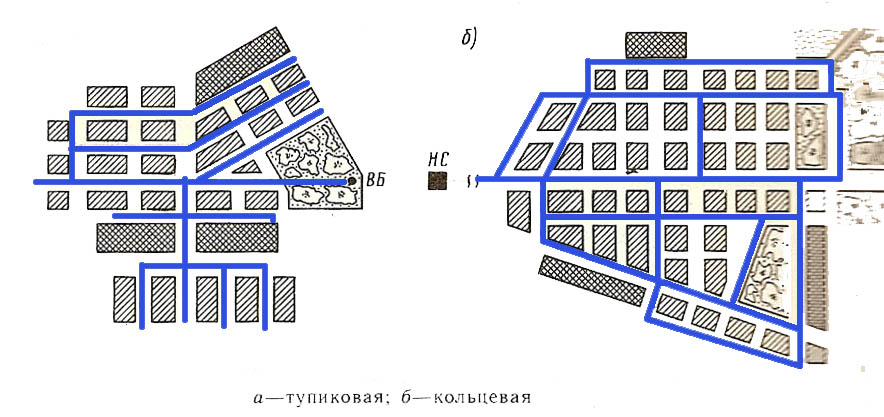

Общая схема водоснабжения города. Вода поступает в оголовок, затем по самотечным трубопроводам транспортируется в водоприемники и насосами первого подъема подается в очистные сооружения для очистки (осветления и дезинфекции). Из сооружений очистки вода поступает в резервуары чистой воды, откуда насосы второго подъема подают её по водоводам в водонапорный бак и в сеть магистральных труб. По магистральным трубам ода транспортируется в различные районы города, далее по сети распределительных труб и по домовым ответвлениям к отдельным потребителям. При наличии в источнике воды, удовлетворяющей по качеству требованиям потребителей, необходимость постройки очистных сооружений отпадает (при использовании подземных артезианский вод). По очертанию в плане водопроводные сети бывают: тупиковые, кольцевые комбинированные. Тупиковая схема короче кольцевой, наиболее экономична, но не может гарантировать бесперебойной подачи воды. Так как при ликвидации аварии на 1 участке, все последующие за ним участки не будут снабжаться водой. Для хозяйственно-питьевых нужд тупиковые сети применяют при диаметре труб 100мм. Комбинированная и кольцевая сети более надежны в эксплуатации, так как в случае аварии на 1 линии при её выключении потребители будут снабжаться водой по другой линии. Водопроводные сети, являющиеся противопожарными должны быть кольцевыми.
17. Понятие о гидравлическом уклоне и потере напора.
Гидравлический расчет выполняются с целью назначения диаметров и определения потерь напора на расчетных участках водопроводной сети. Минимальный диаметр сети внутреннего водопровода 15 мм. Наиболее экономичные скорости движения 1,5-2 м/с.
q = 5qo , по найденной величине q определяем скорость, диаметр и величину i
i=h/l гидравлический уклон (потеря напора на единицу длины)
h – потери напора в метрах.
l – длина участка в метрах.
18. определение расходов сточных вод для расчета внутриквартальной (дворовой) канализации.
Расчетным называют максимальный расход сточных вод, пропуск которого должны обеспечить канализационные сооружения на расчетный период. Для расчета сооружений определяют средние и максимальные суточные, часовые и секундные расходы. Обычно суточный и часовой расходы Q определяют в кубических метрах, а секундный расход q —в литрах.
Расчетные расходы бытовых сточных вод определяют по следующим формулам:
Qсут.ср. = q•N/1000 (м3/сут), q – норма водопотребления л/сут на 1 человека, N – количество человек.
Qmax.сут. = q•N• kcут./1000 (м3/сут) – расчетный расход.
Qmax.час. = (q•N/24000)• (kч.max.• kcут.max)
Qmax.сек. = (q•N/86400)• (kч.max.• kcут.max)
qуд. = N/F•86400 (по площадям), qуд. = Qсут.ср./l•86400 (по длине сети), qуч. = qуд.• Lуч. (по длине участка).
