2.2 Особенности построения, функциональная схема и принцип работы приемного устройства активного канала прл-10мн

Наземный приемник активного ответа (НПО-П) предназначен для работы с ПРЛ-10МН, входит в систему активной радиолокации и осущест­вляет прием сигналов СО, отвечающего на запрос ПРЛ. СО может рабо­тать в режиме ответа и опознавания. Режим ответа является основным ре­жимом, а режим опознавания применяется для идентификации самолета, за которым осуществляется контроль на экранах индикаторов. В режим опо­знавания СО переводится летчиком вручную по команде с пункта управ­ления, при этом летчик нажимает кнопку ЗНАК. Ответные сигналы в обоих режимах состоят из двух импульсов, но с различными кодовыми ин­тервалами. Импульсы, принятые НПО-П, преобразуются, усиливаются, де­тектируются и затем декодируются. Декодированные импульсы подаются на местные и выносные индикаторы. Расстояние от ПРЛ-10МН до ВС от­считывается непосредственно на экране индикатора. Из-за наличия боко­вых лепестков у диаграммы направленности антенны ПРЛ-10МН на экра­нах индикаторов от одного самолета появляется ряд ложных отметок под различными азимутами. Эти ложные отметки создают многозначность от­счета азимута и засоряют экран индикатора. На близких расстояниях они сливаются в очень широкую дугу, делая отсчет азимута невозможным. Для устранения этих недостатков приемник содержит схему клапанирования (подавления).

Тактико-технические характеристики.

НПО-П работает на трех фиксированных частотах (730, 740, 750 МГц).

Чувствительность НПО-П не хуже –117 дБ/Вт ( дБ/Вт).

Ширина полосы пропускания ПРМ на уровне 0,7 – 5,6…8,0 МГц.

Ослабление сигнала с соседней фиксированной частотой не менее 30 дБ.

Амплитуда выходного напряжения не менее 10 В.

НПО-П состоит из следующих основных функциональных узлов: фильтра нижних частот (ФНЧ); смесителя; УПЧ; гетеродина, состоящего из задающего кварцевого генератора и каскадов умножения частоты; схемы декодирования, состоящей из видеоусилителя, каналов декодирова­ния и формирования выходных импульсов ответного сигнала, сигналов опо­знавания и каскадов бланкирования; схемы клапанирования, состоящей из мультивибратора, блокинг-генератора, фазоинвертора и двух КП; схемы скользящего бланкирования; контрольно-измерительной схемы и выпря­мителя (рис. 2).

Особенностями построения НПО-П является то, что приемник явля­ется одноканальным, отсутствует усилитель высокой частоты, применя­ется смеситель небалансного типа, для борьбы с сигналами, принятыми по боковым лепесткам, применяется специальная схема клапанирования.

Высокочастотные сигналы, принятые приемной антенной, подаются на ФНЧ. С ФНЧ высокочастотные сигналы, а также сигнал от гетеродина подаются на смеситель. Высокочастотные сигналы, преобразованные в смесителе в сигналы промежуточной частоты, усиливаются в УПЧ, детек­тируются в видеоимпульсы и поступают на схему декодирования. В схеме декодирования видеоимпульсы дополнительно усиливаются в видеоусили­теле и ограничиваются сверху и снизу. После декодирования импульсы от­вета формируются в канале ответа, а импульсы опознавания – в канале опознавания. Декодированные и сформированные импульсы ответа и опо­знавания подаются на индикаторы курса и глиссады. Каскады бланкирова­ния вырабатывают бланк, необходимый для бланкирования каналов ответа и опознавания. Бланкирование осуществляется с целью уничтожить лож­ную отметку на индикаторе, имитирующую третий самолет, при совмест­ном полете двух самолетов с расстоянием между ними, равным двойному кодовому интервалу.

Подавление ложных отметок от боковых лепестков передающих ан­тенн осуществляется введением в схему ПРМ схемы клапанирования. Сиг­налы приемника пассивного канала радиолокатора поступают на схему клапанирования, где они формируются по амплитуде и длительности, а да­лее поступают в схему декодирования для совпадения с декодированными сигналами приемника активного канала ПРЛ. На индикатор проходит сиг­нал лишь в случае совпадения сигналов, принятых приемниками активного

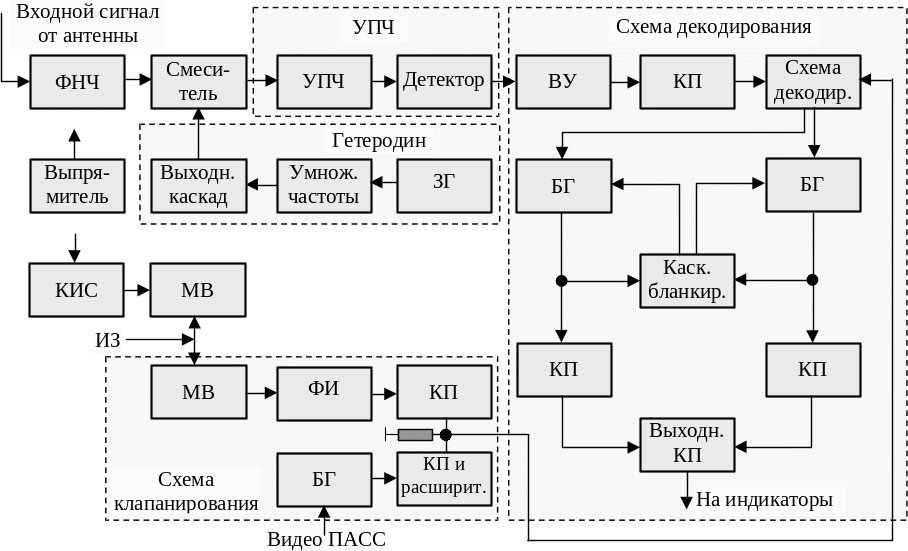

Рис.2. Функциональная схема НПО-П

и пассивного каналов. Так как боковые лепестки в пассивном канале незна­чительны, то прием главным образом будет осуществляться в направле­нии главного лепестка. Схема клапанирования работает до 12,5 км, далее она автоматически выключается. При малых удалениях ВС сигналы, по­сту­пающие от боковых лепестков по активному каналу, совпадают с сиг­на­лами, поступающими от местных предметов по пассивному каналу, и на индикаторе появляются ложные отметки цели. Поэтому в приемнике име­ется схема скользящего бланкирования, позволяющая в смешанном ре­жиме выбора видеосигналов бланкировать приемник на расстоянии от 0 до 5 км от ПРЛ-10МН. Контрольно-измерительная схема контролирует ток выходного кас­када гетеродина, ток кристаллического смесителя, напряже­ние шумов, обратное сопротивление кристаллического смесителя и напря­жения выпря­мителей. Выпрямители служат для питания всех цепей при­емника. ФНЧ предназначен для защиты кристаллического детектора сме­сителя от сигналов, излучаемых ДРЛ-10МН. ФНЧ обеспечивает ослабле­ние сигналов ДРЛ не менее 20 дБ. Конструктивно ФНЧ выполнен в виде отрезка коаксиальной линии с двумя параллельными короткозамкнутыми шлейфами.

Для питания приемника НПО-П требуются следующие напряжения постоянного и переменного тока: +250 В 260 мА для питания анодных це­пей гетеродина; +125 В 55 мА для питания ламп УПЧ; +27 В 300 мА для питания реле; -105 В 25 мА для питания цепей смещения и регулировки усиления; ~ 6,3 В для питания цепей накала ламп.

Вывод:

Таким образом мы рассмотрели работу приемных устройств первичного и вторичного каналов посадочного радиолокатора ПРЛ-10МН по функциональным схемам.

ЗАКЛЮЧЕНИЕ

На групповом занятии мы рассмотрели назначение, состав, технические данные приемных устройств первичного и вторичного каналов посадочного радиолокатора ПРЛ-10МН, принцип их работы по функциональной схеме. Полученные знания будут использованы на практическом занятии № 32.
