Составление разбивочного чертежа

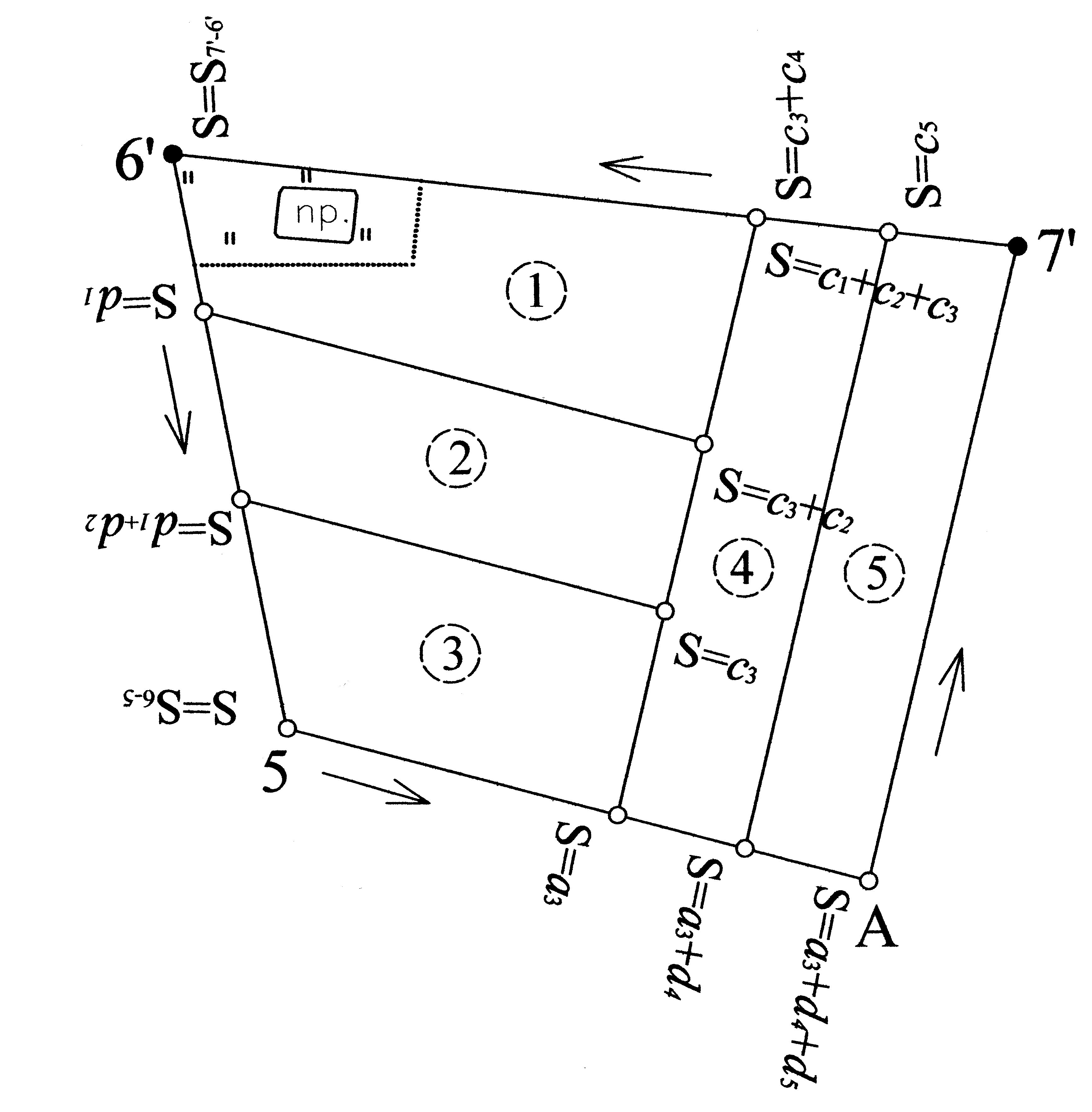

Разбивочный чертеж является геодезическим проектом перенесения на местность проектных границ земельного участка. Элементы геодезических разбивочных работ (см. рис.), а также необходимые данные при привязке к исходным геодезическим пунктам (горизонтальные углы, расстоянии и др.) получают аналитическими способами, решая прямые и обратные геодезические задачи, прямые угловые засечки и т. п. Разбивочный чертеж составляется в масштабе, который позволяет без потери читаемости размещать на нем все необходимые элементы разбивочных работ. На разбивочном чертеже показывают:

- пункты исходной геодезической сети;

- данные проектирования границ земельных участков;

- проектируемые здания, сооружения и т. п.;

- проектные горизонтальные углы и проектные расстояния;

- исходные геодезические данные для привязки проекта границ земельного участка к геодезическим пунктам;

- контрольные измерения, необходимые для самоконтроля в полевых условиях;

- порядок полевых действий.

Элементы разбивочных работ, необходимые для перенесения на местность проектных точек, записывают на разбивочном чертеже: горизонтальные углы с округлением до 0,1´, а проектные расстояния 0,01 м.

Точность площадей участков, перенесенных в натуру Точность площадей участков, спроектированных аналитическим способом и перенесенных в натуру методом промеров или угломерным способом

Погрешность площади в большей степени зависит от линейных измерений:

.

Эта формула показывает, что относительная погрешность площади участка равна относительной погрешности линейных измерений.

Если принять СКП измерения линий мерным прибором равной 1:2000, то СКП площади в зависимости от погрешностей линейных измерений будет:

.

С такой же точностью будет спроектирована площадь участка аналитическим способом и перенесена в натуру, так как погрешность площади участка будет зависеть только от погрешностей измерений на местности при съемке и перенесении проекта в натуру. При этом нет оснований учитывать отдельно погрешности съемки и погрешности перенесения проекта в натуру, так как может оказаться, что положение отдельных частей границ участка определено в процессе съемки, а другие части определены при перенесении проекта в натуру. (Назовем этот случай I).

Влияние погрешностей съемки, составления плана, графического и механического способов проектирования участков на точность их площадей

Рассмотрим случай II, когда применяют графический способ проектирования и геодезическим обоснованием при проектировании служат нанесенные на план точки теодолитных ходов. В этом случае на погрешность площадей участков будут влиять три вида погрешностей:

1) измерений углов на местности. Их влияние на погрешность площади можно вычислить по формуле:

.

2) нанесения точек теодолитных ходов на план по координатам. Влияние этих погрешностей на погрешность площади можно вычислить по формуле:

.

3) свойственных графическому способу проектирования.

Суммарное влияние всех трех погрешностей для случая II, когда:

.

Случай III, когда графический способ проектирования применяют на плане и опорными для перенесения проекта в натуру служат точки контуров ситуации. На погрешность площадей участков будут влиять погрешности:

1) положение точек контуров ситуации на плане. Будем считать, что СКП положения контурной точки равна 0,04 см, тогда:

.

Для площади равной 100 га на плане масштаба 1:10000 .

2) свойственные графическому способу проектирования, предусмотренные случаем II - , а их суммарное влияние:

.

При проектировании планиметром рассмотрим также два случая.

Случай IV – проектирование производится планиметром и опорными для перенесения проекта в натуру служат нанесенные на план пункты теодолитных ходов. На погрешность площадей участков будут влиять , рассмотренные для случая II, а также погрешности, свойственные механическому способу, которые при двукратном обводе участка определяются по формуле:

, что для нашего примера равно 0,15 га, а суммарное влияние всех погрешностей:

.

Случай V – проектирование производится планиметром и опорными для перенесения в натуру, служат контуры ситуации. На площади будут влиять погрешности (см. случай III) и (см. случай IV). Их суммарное влияние для площади 100 га будет:

.

Все эти погрешности являются среднеквадаратическими, и в качестве предельных можно взять их удвоенные или утроенные значения.

Случаи II, III, IV, и V по сравнению со случаем I дают значительно большие погрешности, которые увеличиваются с уменьшением масштаба плана.
