Способ проектного теодолитного (полигонометрического) хода

Этот способ удобно применять на открытой местности при выносе в натуру проектов границ земельных участков.

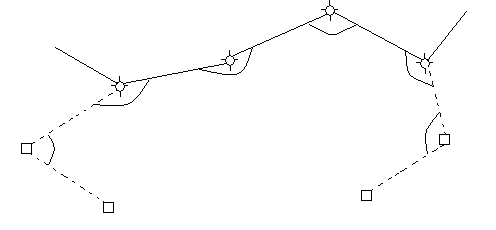

Проектный теодолитный ход опирается на исходные линии 1-2 и 3-4 геодезической сети, Р₁ , Р₂ , Р₃ , Р₄ –проектные точки, которые нужно перенести на местность (см. рис.).

Исходными данными при выносе в натуру проектных точек служат их проектные координаты.

Камеральные работы. Решают обратные геодезические задачи по направлениям 2Р₁, Р₁Р₂, …, Р₄Р₃, в результате получают дирекционные углы этих линий и горизонтальные проложения. Вычисляют правые или левые проектные горизонтальные углы (β₁ , β₂ , β₃ , β₄ , β₅ ,β₆).

Вычисляют сумму проектных горизонтальных углов:

, где , .

Перенесение на местность проектного теодолитного хода на местность начинают с исходного пункта, положение на местности которого известно. Таким пунктам согласно рис. является п.2. Устанавливают теодолит над этим пунктом строят при двух положениях пункта проектный угол, а затем по полученному направлению откладывают проектное расстояние, в результате чего получают предварительное положение пункта Р₁ на местности, и т. д. до исходного пункта 3. В результате ошибок построения проектных углов и отложения проектных расстояний линий точка 3, полученная путем построения проектного теодолитного хода, может не совпасть с пунктом на местности, в результате чего образуется невязка , которая не должна превышать допустимого значения .

Проектный теодолитный ход увязывают по способу параллельных линий непосредственно на местности. Для этого измеряют магнитный азимут невязки (с помощью компаса или буссоли) в направлениях к точке 3. Окончательное положение проектных точек закрепляют знаками (кольями и т. п.).

Точность положения проектных отметок на местности зависит от точности построения проектных углов, отложения длины проектных линий. Наибольшую ошибку следует ожидать в середине хода. Так СКП в положении точки, находящейся в середине вытянутого проектного теодолитного с равными сторонами и увязанного на местности по способу параллельных линий, можно вычислить по формуле:

, где

N – число сторон проектного теодолитного хода;

- СКП отклонения сторон проектного теодолитного хода;

- СКО построения проектного горизонтального угла;

- длина проектного теодолитного хода.

Способ промеров по створу

Этот способ довольно прост, для его выполнения на местности необходимо иметь только стальную компарированную рулетку.

Сущность работы заключается в определении на местности положения проектных точек Р₁ , Р₂ , Р₃ , Р₄, которые получают при проектировании земельных участков в результате пересечения исходной прямой линии 1-2 с проектными линиями (см. рис.).

В камеральных условиях аналитически из решения обратных геодезических задач или по данным проекта определяют отрезки S₁, S₂, …,S_n. Для контроля необходимо иметь длину всего отрезка 1-2.

В полевых условиях инструментально провешивают исходную линию и откладывают в ее створе отрезки D_j. В соответствующих местах забивают колья. Относительное расхождение отложенной длины всей линии и той, которая получена в камеральных условиях, не должна превышать допустимого значения. Если расхождение допустимо, то каждую из первоначально намеченных точек передвигаю вдоль опорной линии в соответствующем направлении на значение поправки, прямо пропорциональной расстоянию от точки Р_j^’ до исходного пункта. Окончательное положение точек закрепляют на местности соответствующими знаками.
