9.2. Современные способы и схемы подсочки,

виды и типы карр

9.2.1. Способы подсочки и виды карр

Способ подсочки - это способ нанесения и чередования подно­вок. Подновки наносятся методом открытых поверхностных ранений. В практике подсочного производства РФ известно три способа под­сочки: нисходящий, когда очередная подновка наносится ниже пре­дыдущей; восходящий при расположении последующей подновки выше предыдущей и двухъярусный, предусматривающий нанесение подновок в двух ярусах ствола в течение одного сезона подсочки.

Аналогично способам нанесения подновок могут располагаться карры на стволе дерева, т.е. существует три способа нанесения карр - нисходящий, восходящий и двухъярусный.

Подсочка нисходящей каррой характеризуется расположением карр и нанесением подновок в нисходящем порядке. При этом могут использоваться три вида карр, характеризующихся способом примы­кания подновок друг к другу: гладкая, рифленая и ребристая (рис. 18). Карры могут быть как с желобками, так и без них. В последнем слу­чае полезная площадь карры увеличивается на 0,4 %, но одновремен­но увеличивается вероятность протекания живицы мимо приемника, что влечет снижение выхода живицы с карры на 3 % (Киров, 1973).

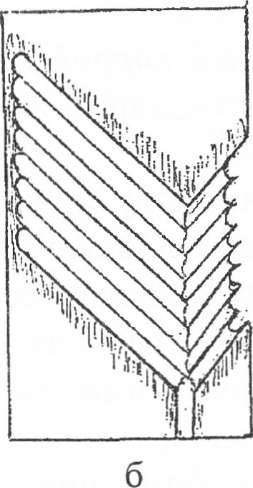

Рис. 18. Виды карр: а - гладкая; б - рифленая; в - ребристая

2. Нисходящая рифленая карра заменила гладкую после появления огибающих хаков с узкими резцами, имеющими радиус закругления ре­жущей части 2-3 мм. Подсочка рифленой каррой проводится так же, как и гладкой, но в отличие от последней здесь грани между подновками четко выражены, подновки наносятся с постоянным шагом и одинако­вой глубиной по всей ширине карры. Вследствие этого появилась воз­можность значительно увеличить ширину карр, что способствовало по­вышению выхода живицы с карроподновки и карры.

3. Нисходящая ребристая карра, при которой подновки непо­средственно не примыкают друг к другу и разделены ребрами из коры н древесины, стала широко применяться в последние годы при массо­вом внедрении в производство неагрессивных стимуляторов выхода

1. Нисходящая гладкая карра в РФ применялась до второй поло­вины пятидесятых годов XX века и предусматривала нанесение под­новок без огибания поверхности ствола в основном в комлевой части дерева. Подновки непосредственно примыкали друг к другу, и грани между ними четко не были выражены. При работе гладкой каррой по центру подрумяненной поверхности проводился желобок, а под ним устанавливались крампон и приемник. Подновки наносились от верх- пего конца желобка в нисходящем порядке. При этом каждая очеред­ная подновка служила направляющим желобком для стока живицы к центру карры. Подновки наносились движением хака от центра карры к ее периферии. По мере нанесения очередной подновки путь живицы до приемника сокращался на величину шага подновки. При работе гладкой каррой ее ширина ограничивалась и в зависимости от диа­метра дерева составляла 20, 24 и 28 см.

живицы. Данный способ позволяет вести подсочку с увеличенными шагом подновки и паузой вздымки и тем самым повысить выход жи­вицы с карроподновки и производительность труда.

Недостатком нисходящего способа подсочки является процесс просмоления древесины ниже подновки, который наиболее бурно идет ранней весной. В результате этого естественного процесса дре­весина под каррами прошлого года в зависимости от метеорологиче­ских факторов и прошлогодней технологии подсочки может просмо- ляться на значительную величину. Просмоленная древесина живицу не выделяет, и поэтому каждый год она исключается из подсочки в виде межкарровых перемычек. Кроме того, при нисходящем способе нет стабильности смоловыделения по годам, выход живицы снижает­ся с увеличением срока подсочки.

При подсочке восходящей каррой подновки и карры наносятся в восходящем порядке, при этом карры могут быть как гладкими, так и ребристыми.

1. Гладкую восходящую карру применяли в первые годы про­мышленной подсочки, и суть ее заключается в следующем. В зоне мертвого пространства карры (нижняя часть подрумяненной поверх­ности, межкарровая перемычка и верхняя часть прошлогодней карры) проводится короткий желобок, в нижней его части устанавливается приемник. Первые 3-4 подновки, начиная с верхней части желобка, наносятся нисходящим способом, при этом последняя подновка должна иметь ясно выраженную форму желобка, по которой живица, стекающая с карры при последующих восходящих подновках, будет улавливаться и направляться в приемник. Данные карры в настоящее время не применяются, поскольку имеют ряд существенных недос­татков: а) большие потери живицы от растекания по карре и нспарс ния летучих фракций скипидара; б) снижение сортности живицы из-за малого содержания в ней скипидара; в) высокая трудоемкость сбора смолистых веществ с поверхности карры.

2. В настоящее время при восходящем способе подсочки прак­тически везде применяют ребристые карры в основном без желобка, поскольку в данном случае роль желобка минимальна. Подновки при их нанесении разделяются узкой перемычкой из коры и древесины (ребром), и каждая подновка является направляющим желобком для стока живицы к центру карры. Нанесение подновок начинается с нижней части рабочей поверхности карры и ведется в восходящем порядке. При этом величина мертвого пространства в зависимости от высоты заложения карры составляет 10-20 см.

Выход живицы при восходящем способе подсочки по сравне­нию с нисходящим более стабилен по годам подсочки и уступает нис­ходящему лишь в течение первых 1-2 лет (рис. 19). Кроме того, вос­ходящий способ оказался наиболее эффективным при подсочке с не­агрессивными стимуляторами и в настоящее время занимает домини­рующее положение в подсочном производстве.

Годы подсочки

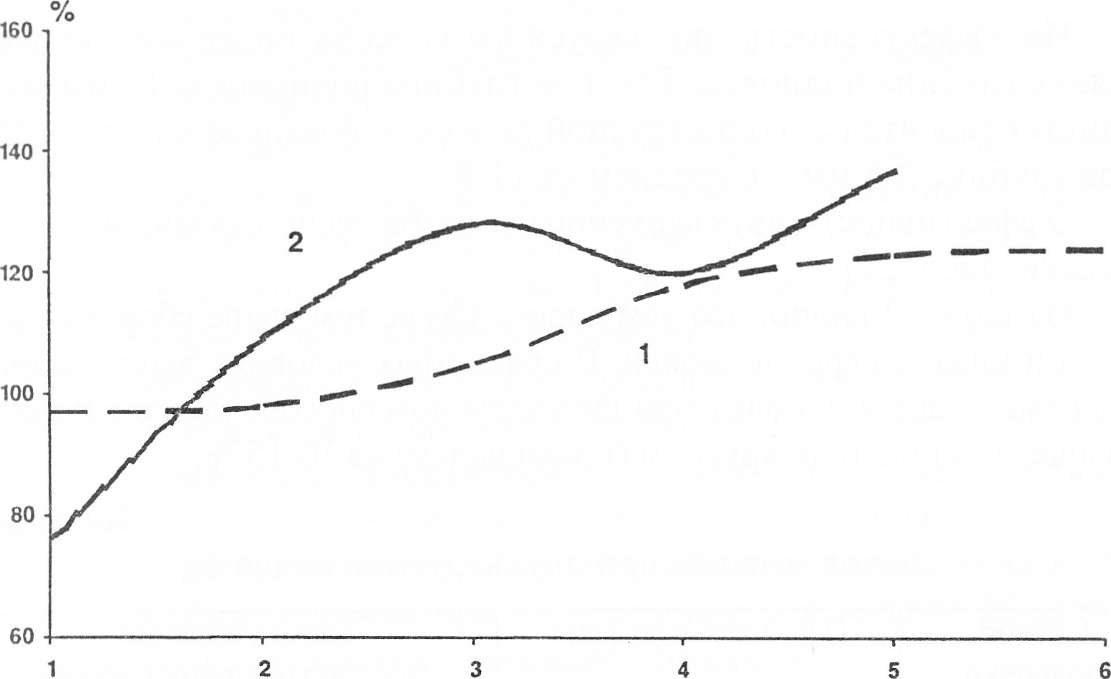

Рис. 19. Выход живицы при восходящем способе подсочки, % к нисходящему: 1 - обычная подсочка; 2 - подсочка с серной кислотой

Подсочка двухъярусной каррой предусматривает нанесение подновок в двух ярусах ствола в течение одного сезона подсочки. Принципы ведения двухъярусной подсочки разработаны Б.Г. Воро- ненко и И.В. Высоцким. Данная технология преследует цель увеличе­ния выхода живицы за счет использования в течение одного сезона подсочки разных зон поверхности ствола и учета сезонной динамики температуры воздуха и почвы. Известно, что весной чем выше карра от поверхности земли, тем выше температура заболони дерева (табл. 21) и тем интенсивнее идет процесс смолообразования и смоловыде­ления. Осенью же наблюдается обратная картина.

Таблица 21 Месяц	Температура заболони °С, на высоте от почвы, м
	0,3	2	4
Май	9,3	13,5	14,9
Июнь	17,3	19,7	20,6
Июль	15,4	16,5	16,6
Август	13,2	13,7	14,0
Сентябрь	10,2	9,7	9,4

На эффективность двухъярусного способа подсочки оказывает влияние глубина подновок. Так, при глубине подновок 6-10 мм выход живицы относительно одноярусной подсочки повышается на 19-28 %, а при глубине 3-5 мм - в среднем на 11 %.

Эффективность двухъярусного способа тесно связана и с паузой вздымки (табл. 22).

Выход живицы при двухъярусной подсочке

Из табл. 22 видно, что чем короче пауза, тем выше сбор живицы с дерева и ниже с карроподновки. В сравнимых условиях выход живицы на дерево и карроподновку при двухъярусном способе подсочки оказал­ся выше, чем при одноярусном (нисходящем) на 10-15 %.

Таблица 22 Способ	Пауза вздымки, дни		Выход живицы,
подсочки			% к нисходящему способу
	для яруса	для дерева	на дерево	на карропод­
				новку
Нисходящий	3	3	100	100
Двухъярусный	2	1	240-260	80-85
	4	2	150-160	100-105
	6	3	110-115	110-115

Известны 6 разновидностей (вариантов) двухъярусного способа подсочки:

• с чередованием подновок в ярусах по обходам;

• с чередованием подновок в ярусах по сборам;

• с чередованием подновок в ярусах по полсезона;

• с одновременным нанесением подновок в ярусах (интенсивный способ);

• Температура заболони сосны по месяцам сезона подсочки

  уральская разновидность способа;

- с шахматным расположением карр.

При всех разновидностях двухъярусного способа подсочки го­товят две карры, расположенные по высоте на некотором расстоянии друг от друга (в разных ярусах). Верхняя карра предназначена для восходящего нанесения подновок и работы ребристой каррой, а ниж­няя - для нисходящего способа подсочки рифленой или ребристой каррой. Техника и технология подсочки в разных ярусах такая же, как и при работе на одноярусных каррах. Поскольку сезонное количество подновок наносится в двух ярусах, то длина карры каждого яруса зна­чительно меньше, чем при одноярусной подсочке.

Имея много общего, разновидности двухъярусного способа имеют и свои особенности.

1. При двухъярусном способе с чередованием подновок в ярусах по обходам на обеих каррах устанавливаются приемники. Первая подновка наносится на восходящей карре, а далее в течение сезона подновки чередуются по ярусам. При таком чередовании пауза вздымки для яруса оказывается увеличенной в два раза, а количество подновок, нанесенных в каждом из ярусов, будет в два раза меньше, чем на аналогичной по технологическому режиму одноярусной карре. Данная разновидность двухъярусного способа позволяет увеличить выход живицы по сравнению с нисходящим способом на 10-15 %.

В табл. 23 представлены данные влияния на выход живицы раз­личных способов подсочки при их чередовании в течение 10-летнего срока подсочки с сульфитно-дрожжевой бражкой.

Таблица 23

Выход живицы при чередовании различных способов подсочки

Способ подсочки		Выход живицы по годам, % ко второму году подсочки
		1		2	3	4	5	6	7	8	9	10
Нисходящий 2-ярусный с чередованием Восходящий	117		100	116	123	110	113	101	87	95	103

Из табл. 23 видно, что при двухъярусном способе подсочки так же, как и при нисходящем, нет стабильности выхода живицы по го­дам: с увеличением срока подсочки наблюдается снижение выхода живицы, и это снижение происходит в основном из-за падения вы­хода живицы с нисходящих карр. Поэтому при переходе с двухъя­русного способа подсочки на восходящий выход живицы стабилизи­ровался.

2. В варианте чередования подновок в ярусах по сборам первый сбор готовится на восходящих каррах. После выборки живицы из приемников они переставляются на нисходящие карры и на этих кар­рах наносятся подновки с нормальной паузой вздымки, одинаковой и для карры, и для дерева в целом. При наполнении приемников живица из них выбирается и приемники снова устанавливаются на восходя­щие карры. Таким образом, поочередно работа ведется то в верхнем, то в нижнем ярусах дерева и дается для каждого яруса периодический отдых для полного восстановления его смоловыделительной способ­ности.

3. При двухъярусной подсочке с чередованием обходов в ярусах по полсезона в первой половине сезона подновки наносятся только на верхней карре, а во второй - на нижней. Это позволяет наиболее пол­но использовать особенности температурного режима сезона подсоч­ки и за счет этого повысить выход живицы. Данная разновидность двухъярусного способа подсочки широко применялась в производстве в 60-70-е годы, но постепенно была заменена восходящим способом. Главные причины замены - низкий выход живицы с нисходящих карр в момент вовлечения их в подсочку и увеличенная трудоемкость под­готовительных работ.

4. Двухъярусная подсочка с одновременным нанесением подно­вок в ярусах может проводиться в двух вариантах:

а) подновки наносятся в обоих ярусах одновременно с удвоен­ной против обычной паузой вздымки для каждой карры и дерева. В данном случае количество подновок не превышает нормального, но получается значительная экономия рабочего времени за счет сокра­щения времени на переходы от карры к карре;

б) подновки наносятся одновременно в обоих ярусах с нормаль­ной паузой вздымки, что позволяет при удвоенном суммарном расхо­де рабочей поверхности карр получить до 180 % живицы относитель­но одноярусных карр, подсачиваемых с той же паузой. Данный вари­ант можно рекомендовать при краткосрочной подсочке.

2. Уральский вариант двухъярусной подсочки предложен A.M. Кировым (1971, 1973) и нашел широкое применение на Среднем Урале. Весной первые 5-6 подновок наносятся на восходящей карре, после сбора живицы подновки чередуются в ярусах по обходам, а по­следний сбор живицы готовится на нисходящих каррах. Данные осо-

158

бенности позволяют наиболее полно использовать температурный режим сезона подсочки и эффект чередования подновок по ярусам. 11о данным A.M. Кирова, предложенный им вариант двухъярусной подсочки позволил повысить выход живицы по сравнению с нисхо­дящим и восходящим способами подсочки соответственно на 22 и 33 %.

6. При шахматном расположении карр при двухъярусной под­сочке карры верхнего яруса располагаются напротив межкарровых ремней карр нижнего яруса. По данным И.В. Высоцкого, эта разно­видность двухъярусного способа подсочки эффективнее нисходящего на 34 %. Шахматное расположение карр можно применять за 1-3 года до рубки насаждений.

Общим недостатком всех разновидностей двухъярусной под­сочки являются увеличенные трудозатраты на проведение подготови­тельных работ. По данным В.Я. Бондарева и др. (1975), при двухъ­ярусной подсочке по сравнению с одноярусной затраты труда на до­бычу 1 т живицы увеличиваются на 1-3 человеко-дня.

9.2.2. Типы карр

В практике подсочного производства известно несколько так на­зываемых типов карр, различающихся между собой по форме и рас­положению на дереве (рис. 20).

1. В настоящее время нашли широкое применение двусторонние угловые карры с желобком или без желобка (безжелобковые). Они на стволе дерева могут располагаться в нисходящем, восходящем или двухъярусном порядке. Поэтому данные типы карр следует называть, например, двусторонняя угловая нисходящая карра с желобком или дву­сторонняя угловая восходящая безжелобковая карра и т.д.

2. Подсочка угловой односторонней (флажковой) каррой (см. рис. 20, д) может вестись при всех известных способах подсочки (вос­ходящем, нисходящем и двухъярусном). По окружности ствола она может иметь нормальную ширину или быть несколько уже. Флажко­вые карры используют при подсочке тонкомерных деревьев или за­кладывают там, где подновки по различным причинам можно нано­сить только с одной стороны. Также односторонние карры применяют при работе на межкарровых ремнях, что иногда практикуется при не­достатке сырьевой базы перед рубкой насаждений и при выравнива­нии нагрузки деревьев каррами, когда требуется закладка второй бо­лее узкой карры.

Часто односторонние узкие карры используют при научных ра­ботах, когда на одном дереве по окружности ствола требуется зало­жить несколько (3-4) опытных и контрольных карр (подеревный ме­тод исследования).

Рис. 20. Типы карр: а - нисходящая; б - восходящая; в - двухъярусная; г - безжелобковая; д - односторонняя; е - двухжелобковая, сдвоенная, односторонняя; ж - комбинированная; з - спиральная; и - Уральская; 1..5 - подновки;

I, II - годы подсочки

Односторонние карры нормальной ширины применяют с целью повышения штучной выработки вздымщиков за счет уменьшения вре­мени на нанесение карроподновки. Однако в данном случае при неко­тором увеличении количества нанесенных подновок увеличения весо­вой выработки не происходит, поскольку путь живицы с подновки до приемника при односторонней карре значительно длиннее, чем при двусторонней, а следовательно, и выше потери от испарения скипида­ра. Кроме того, потери возникают и из-за протекания живицы, вызы­ваемого инерцией стекания живицы с подновки, мимо приемника.

3. Сдвоенные односторонние карры нормальной ширины с одним общим приемником используют для увеличения комплексной выра­ботки вздымщиков и сборщиков, но они не нашли широкого примене­ния по отмеченным выше причинам. Подсочка сдвоенными полукар- рами, по нашим данным, позволяет увеличить выход живицы с КДП по сравнению с двусторонней каррой нормальной ширины на 8 %.

4. Известны в истории подсочки леса и весьма оригинальные ти­пы карр, например, спиральная и комбинированная. Комбинирован­ную карру (см. рис. 26, ж) использовал в своих опытах И.В. Высоц­кий. На одной карре он проводил два желобка на расстоянии друг от друга 16 см. Нижние концы желобков соединялись подновкой и под ней устанавливался приемник. От верхнего конца каждого желобка наносили по подновке и в дальнейшем на этих полу каррах подновки наносили нисходящим способом, а на двусторонней угловой карре между желобками - восходящим.

5. Типичным представителем уральского типа карр является карра, наносимая при новоуральском способе подсочки. Она пред­ставляет собой узкую (9 см) гладкую восходящую карру с продоль­ным нанесением подновок. В настоящее время не применяется.

9.2.3. Типовые технологические схемы подсочки

Одной из основных задач составления технологических схем подсочки является рациональное использование поверхности ствола путем сочетания различных видов карр и способов нанесения карр и карроподновок в течение всего срока подсочки. Типовая технологи­ческая схема - это схема, регламентирующая срок подсочки, ежегод­ный расход поверхности ствола, очередность применения способов подсочки и порядок размещения карр на стволах деревьев.

161

425

335

250

190

130

«Правилами...» (1995) предусматривалось использование при подсочке сосны 8 типовых технологических схем (рис. 21).

			470
чТ^х			420
			370
		-sJV	320
			270
			220
			175
		sV	130
			90
			50
43/			10

470

420

320

230

180

130

410

370

330

_я

К

210

200

170 140

100

Ш

55

10

8

	230
5	190
	140
	100
1	50
2	10

7

90

Рис. 21. Типовые технологические схемы подсочки сосны: 1 и 2 - 15-летней подсочки; 3, 4, 5, 6 - 10-летней подсочки; 7, 8 - краткосрочной подсочки

Схемы 1 и 2 предназначены для 15-летней подсочки, схемы 3, 4, 5 и 6 - для 10-летней, а схемы 7 и 8 - для краткосрочной подсочки

.«Правилами заготовки живицы» (2007) краткосрочная подсочка не предусматривается, а применение типовых технологических схем не является обязательным. Однако при практическом использовании типовых схем в течение длительного времени в различных лесорасти- тельных условиях РФ и при различных технологических режимах подсочки получены определенные данные по их эффективности, и эти данные необходимо учитывать при проведении подсочки в современ­ных условиях.

Схемы для 15-летней подсочки

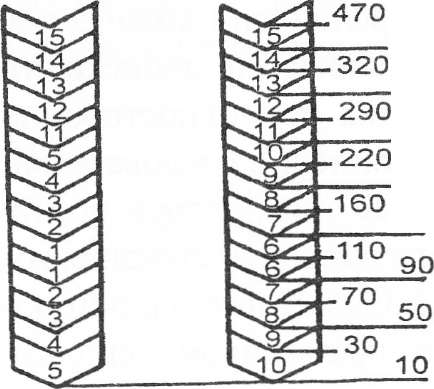

По схеме 1 подсочка начинается с высоты 130 см от шейки кор­ня и одной каррой в течение 3 лет ведется нисходящим способом, а 4- 5-е годы - восходящим. Далее таким же образом подсочка в течение 5 лет ведется на второй (противоположной) стороне дерева. Последние 5 лет подсачивают двумя каррами восходящим способом.

Схема 2 предусматривает начало подсочки с высоты 110 см и проведение ее в течение 5 лет на одной стороне дерева двухъярусным способом. Следующие 5 лет аналогичная подсочка ведется на проти­воположной стороне ствола. 11-15-е годы работа ведется двумя кар­рами восходящим способом.

Схемы для 10-летней подсочки

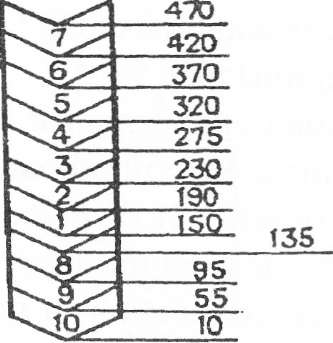

По схеме 3 подсочка начинается с высоты 150 см и в течение 7 лет ведется восходящим способом. Последние 3 года способ под­сочки нисходящий. При этом между каррами 1-го и 8-го годов под­сочки предусмотрена межкарровая перемычка 15 см.

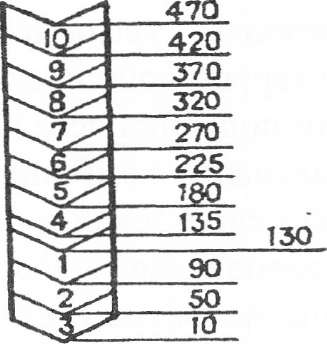

С высоты 130 см начинается подсочка по схеме 4 и в течение 3 лет ведется нисходящим способом. В последующие 7 лет способ подсочки восходящий. Межкарровая перемычка между каррами 1-го и 4-го годов подсочки 5 см. По этой схеме рекомендуется вести под­сочку с серной кислотой.

По схеме 5 подсочка начинается с высоты 110 см и в течение 5 лет ведется двухъярусным способом, а на 6-10-й годы применяют восходящий способ.

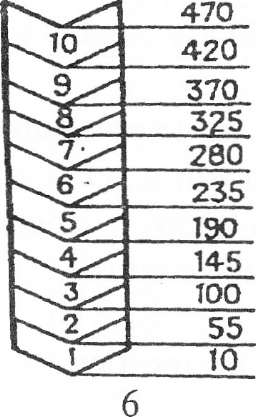

Схема 6 предусматривает начало подсочки с высоты 10 см и про­ведение вздымочных работ в течение 10 лет восходящим способом.Схемы для краткосрочной подсочки

Данные схемы применялись только при внеплановых рубках, разрешенных в установленном порядке.

По схеме 7 подсочка начиналась с высоты 90 см и в течение 2 лет велась нисходящим способом. В последующие 3 года с высоты 100 см применяли восходящий способ. Для условий Восточной Сиби­ри разрешалось подсочку начинать с высоты 80 см и все годы вести восходящим способом.

По схеме 8 подсочку в течение всех 5 лет вели двухъярусным способом. При этом в первый год восходящая карра закладывалась на высоте 210 см, а нисходящая - 200 см.

По схемам 7 и 8 разрешалась подсочка с серной кислотой ин­тенсивными способами.
