2.7. Панель инструментов Интеграции (Integration).

Инструментальная панель Integration обеспечивает интерфейс к Microsoft® Visual Basic® для прикладных программ и мастера передачи данных Модуля Arena 9.0.

кнопка вызывает мастер модуля передачи данных. Позволяет передавать данные в приложения типа Microsoft® Excel, Microsoft® Access, и текст.

эта кнопка является переключателем между проектом и пользовательским режимом. По умолчанию модели отображаются в пользовательском режиме.

Эта кнопка позволяет открыть редактор Visual Basic Editor (VBE). VBE можно использовать для создания, просмотра, отладки и выполнения программ VBA, сохраненных в моделях Arena 9.0, VBE позволяет создавать программы VBA, путем вставки модулей, класса модулей и пользовательских форм в VBA проект. Запускают программы VBA на выполнение, выбирая Run (Выполнение) в меню Macros в Visual Basic Editor.

2.8. Обзор меню.

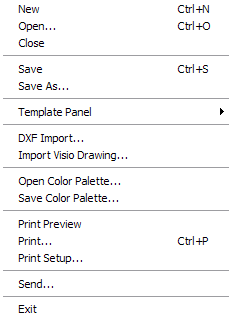

File

Создание новой модели

Открытие/закрытие модели

Сохранение модели

Присоединение (Attach), отсоединение (detach) панелей, содержащих модули

Импорт

Открытие цветовой панели (схемы)

Сохранение цветовой панели

Управление печатью

Отправка файла по e-mail

Закрытие приложения

Edit

О тмена изменений

Работа с буфером обмена

Создание дупликата выбранного объекта

Удаление выбранного объекта

Выделение/отмена выделения всех объектов

Анимация объектов модели

Расписания и ограничения, заданные в модели

Поиск

Свойства

Добавление нового объекта (из других приложений)

Добавление управляющего элемента (кнопки и др.)

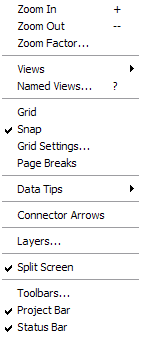

View

Управление масштабом просмотра

Переключение видов отображения

Отображение/сокрытие сетки

Свойства сетки

Разрывы страниц

Отображение пользовательских/предустановленных данных

Связи между объектами направленные/ненаправленние

Слои…

Показать область сведений об объектах/ресурсах

Добавление/удаление панелей инструментов, панели модулей, строки состояния.

Tools

Позволяет запустить вспомогательные программы-приложения, при помощи которых можно проводить эксперимент, анализировать выходную статистику, сравнивать альтернативы, находить оптимальную.

Arrange

Позволяет управлять графическими объектами: поместить на передний план, на задний, группировка, разгруппировка, повороты, привязка к сетке.

Object

Позволяет соединять объекты, задать режим автосоединения, устанавливать режим показа блоков во время прогона, а также работа с подмоделями.

С вязь между объектами

Автоматическое добавление связи

Связь ломанными/прямыми линиями

Анимация связей

Добавление подмодели

Открытие подмодели

Закрытие подмодели

Добавление выбранных объектов в подмодель

Удаление вложенности для выбранных объектов

Run

Меню управления прогонами модели.

П редустановки запуска модели

Запуск модели на исполнение

Селать шаг

Быстрый прогон

Приостановление прогона

Запустить заново прогоны

Остановить прогоны

Верификация модели на возможные ошибки

Просмотр ошибок

Управление прогоном, изменение точек остановок и т.д.

Просмотр программы модели на командном языке SIMAN

Window

Стандартное меню по управлению окнами в многооконном интерфейсе.

Help

Доступ к встроенной справочной системе, дополнительной документации, информация о версии и др.
