Лабораторная работа № 5

Тема: Определение группы соединения обмоток силовых трансформаторов.

Дидактическая цель:

1. Выработка умений по определению группы соединения обмок силового трансформатора, методом двух гальванометров.

2. Закрепление практических навыков сборки электрических схем.

3. Закрепление теоретических знаний о способах определения групп соединения обмоток силовых

трансформаторов.

4. Научиться анализировать результаты измерений и делать практические выводы по результатам

измерений.

Оборудование: Силовой трансформатор ТТО – АL, прибор УОГТ – 1.

Литература:

1. Мандрыкин С.А., Филатов А.А. Эксплуатация и ремонт электрооборудования станций и сетей.

- М.: Энергоатомиздат,1983;

2. Методические указания к выполнению лабораторной работы.

Ход занятия:

1. Организационный момент

2. Контроль и актуализация теоретических знаний студентов:

а) Сколько групп соединения обмоток трёхфазных трансформаторов?

б) Какие основные группы соединения обмоток в схемах Y/Y, Y/ ?

в) Как определить группу соединения обмоток силового трансформатора используя метод двух

гальванометров?

г) Наиболее распространённые схемы соединения обмоток трёхфазных трансформаторов?

3. Инструктаж преподавателя о порядке выполнения работы.

4. Самостоятельная работа студентов.

5. Подведение итогов и оценка работы каждого студента.

Порядок выполнения работы:

I. Определение группы соединения обмоток силового трансформатора методом двух гальванометров.

1. Ознакомиться с паспортными данными трансформатора, данные записать в таблицу 1.

Тип трансформатора	Номинальная мощность, (кВА)	Частота, (Гц)	Группа соединения	,%	Вид переключения ответвлений

Таблица 1 - Паспортные данные трансформатора

2. Определить группу соединения обмоток трансформатора при помощи прибора УОГТ – 1

Назначение прибора УОГТ – 1.

Прибор УОГТ – 1 – устройство для определения группы соединения трансформаторов способом

двух гальванометров, а также для определения концов обмотки.

Порядок пользования прибором.

Перед определением группы соединения трансформаторов необходимо вывести регуляторы

импульса в крайнее левое положение (против часовой стрелки).

Обмотки трансформатора присоединяются к гнездам прибора, так как показано на рисунке 1.

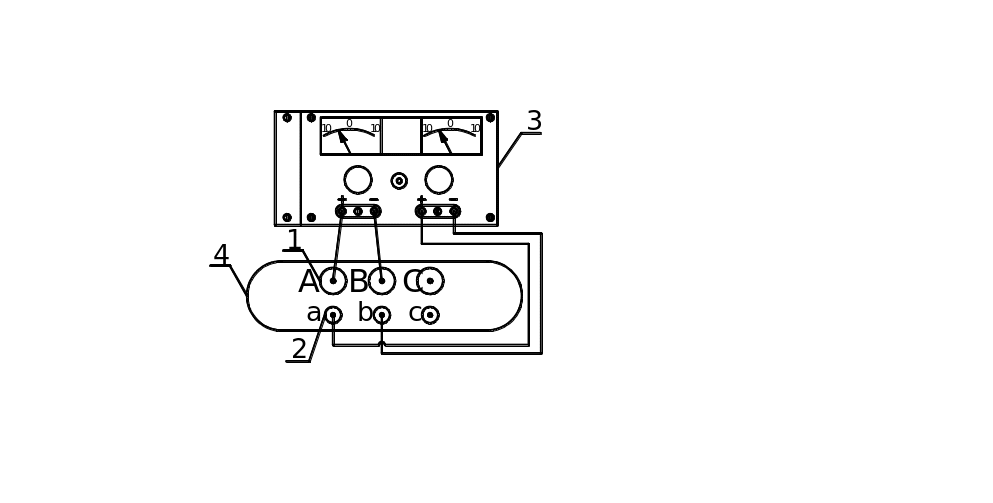

Рис. 1. Схема подключения прибора УОГТ – 1 к выводам трансформатора:

1 – выводы высокого напряжения

2 – выводы низкого напряжения

3 – прибор УОГТ – 1

4 – бак трансформатора

Обмотка ВН к левому гнезду, обмотка НН к правому гнезду. При присоединении обмоток

необходимо соблюдать полярность подключения, т. е. например:

обмотка ВН, АВ: А – (+); В – (-).

и обмотка НН, ав: а – (+); b – (-).

После подключения обмотки необходимо нажать кнопку для определения направления отклонения

стрелок, если стрелки гальванометров отклонились в одну сторону, то в таблицу 2 заносим знак (+),

если стрелки гальванометров отклонились в разные стороны, то в таблицу 2 заносим знак (-), если

же стрелка правого гальванометра не отклонилась, то в таблицу 2 заносим знак (-).

Таким образом, необходимо произвести девять измерений.

С помощью прибора УОГТ – 1 можно определять концы обмоток для этого необходимо концы

обмоток подключить к выводам (+) левого гнезда, и (-) правого гнезда, между свободными концами

(-) левого гнезда и (+) правого гнезда необходимо установить перемычку. Импульсы считываются по

правому гальванометру.

3.Результаты измерений занести в таблицу 2.

Таблица 2 - Результаты измерений

Питание подключено к зажимам	Отклонение гальванометра присоединённого к зажимам
	ab	bc	ca
AB
BC
CA

4. Сделать вывод о принадлежности трансформатора к той или иной группе соединения обмоток, на

основании полученных результатов.

II. Определение группы соединения обмоток силового трансформатора методом двух вольтметров.

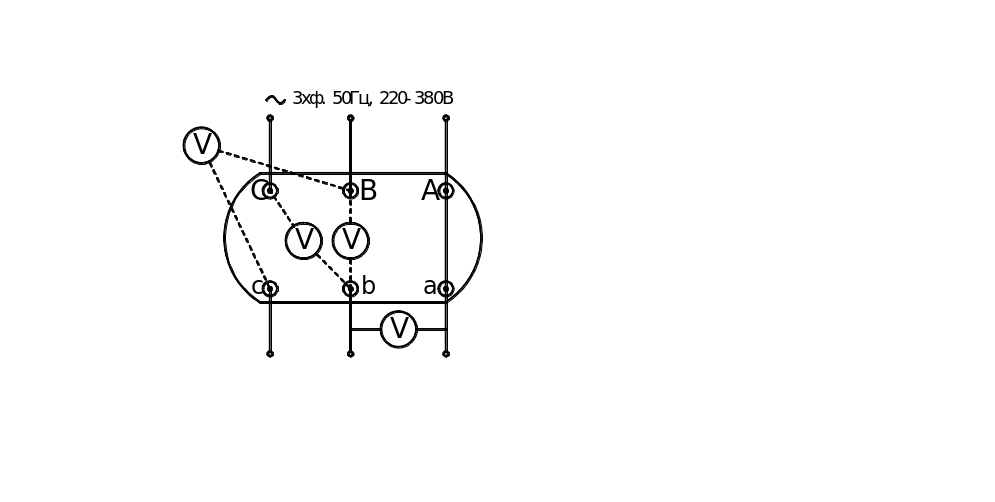

Рис. 2. Схема определения группы соединения трёхфазного трансформатора с помощью двух вольтметров:

5. Собрать схему представленную на рис. 2. Измерить последовательно напряжение между выводами

b – B; b – C; c – B; a –b.

6. Рассчитать в табличной форме и занести в таблицу 3 значения напряжений для всех групп соединений обмоток.

7. Сравнить расчётные данные в таблице с данными, полученными опытным путём, сделать вывод о

группе соединения данного трансформатора.

8. Рассчитать погрешность между опытными данными и расчётными для всех напряжений по формуле:

;

Допустимое значение погрешности не должно превышать 5%.

9. Оформить отчёт по лабораторной работе, который должен включать в себя:

а) Номер, тема и цели лабораторной работы;

б) Паспортные данные силовых трансформаторов;

в) Электрические схемы опыта;

г) Таблицы результатов измерений;

д) Расчёты;

е) Вывод о проделанной работе основанный на результатах измерений.

Таблица 3 – Расчётные значения измеряемого напряжения при проверке групп соединения обмоток методом двух вольтметров.

Группа соединения	Угол смещения векторов напряжения, град.	Векторная диаграмма на рис. 3	_________, В	_________, В	_________, В
0	0	а
1	30	б
2	60	в
3	90	г
4	120	д
5	150	е
6	180	ж
7	210	з
8	240	и
9	270	к
10	300	л
11	330	м

Примечание: - линейное напряжение на выводах обмотки низшего напряжения при испытании,

- линейный коэффициент трансформации.

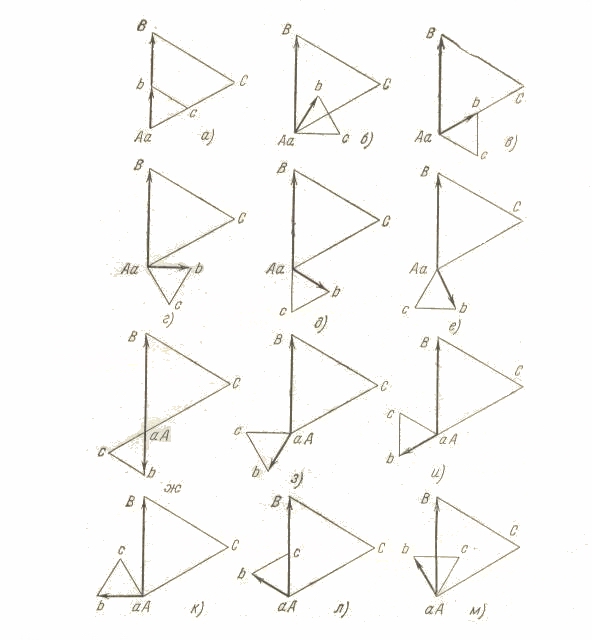

Рис. 3. Совмещённые векторные диаграммы линейных напряжений.

Приложение 1

Таблица для определения группы соединения обмоток трансформатора

Гр. соед	Питание подано на выводы обмотки	Отклонение прибора на выводах обмотки			Гр. cоед	Питание подано на выводы обмотки	Отклонение прибора на выводах обмотки
		ab	bc	сa			ab	bc	ca
1	AB BC CA	+ 0 -	- + 0	0 - +	7	AB BC CA	- 0 +	+ - 0	0 + -
2	AB BC CA	+ + -	- + +	+ - +	8	AB BC CA	- - +	+ - -	- + -
3	AB BC CA	- + -	- 0 +	+ - 0	9	AB BC CA	0 - +	+ 0 -	- + 0
4	AB BC CA	- + -	- - +	+ - -	10	AB BC CA	+ - +	+ + -	- + +
5	AB BC CA	- + 0	0 - +	+ 0 -	11	AB BC CA	+ - 0	0 + -	- 0 +
6	AB BC CA	- + +	+ - +	+ + -	12	AB BC CA	+ - -	- + -	- - +
