2.3 Порядок виконання роботи

Вихідними даними для виконання роботи є результати вимірювання глибини і відстаней до промірних вертикалей на гідрометричному створі і результати вимірювання швидкостей вертушкою, які наведені в таблицях 2.2 - 2.4.

Тарировальне рівняння вертушки:

. (2.11)

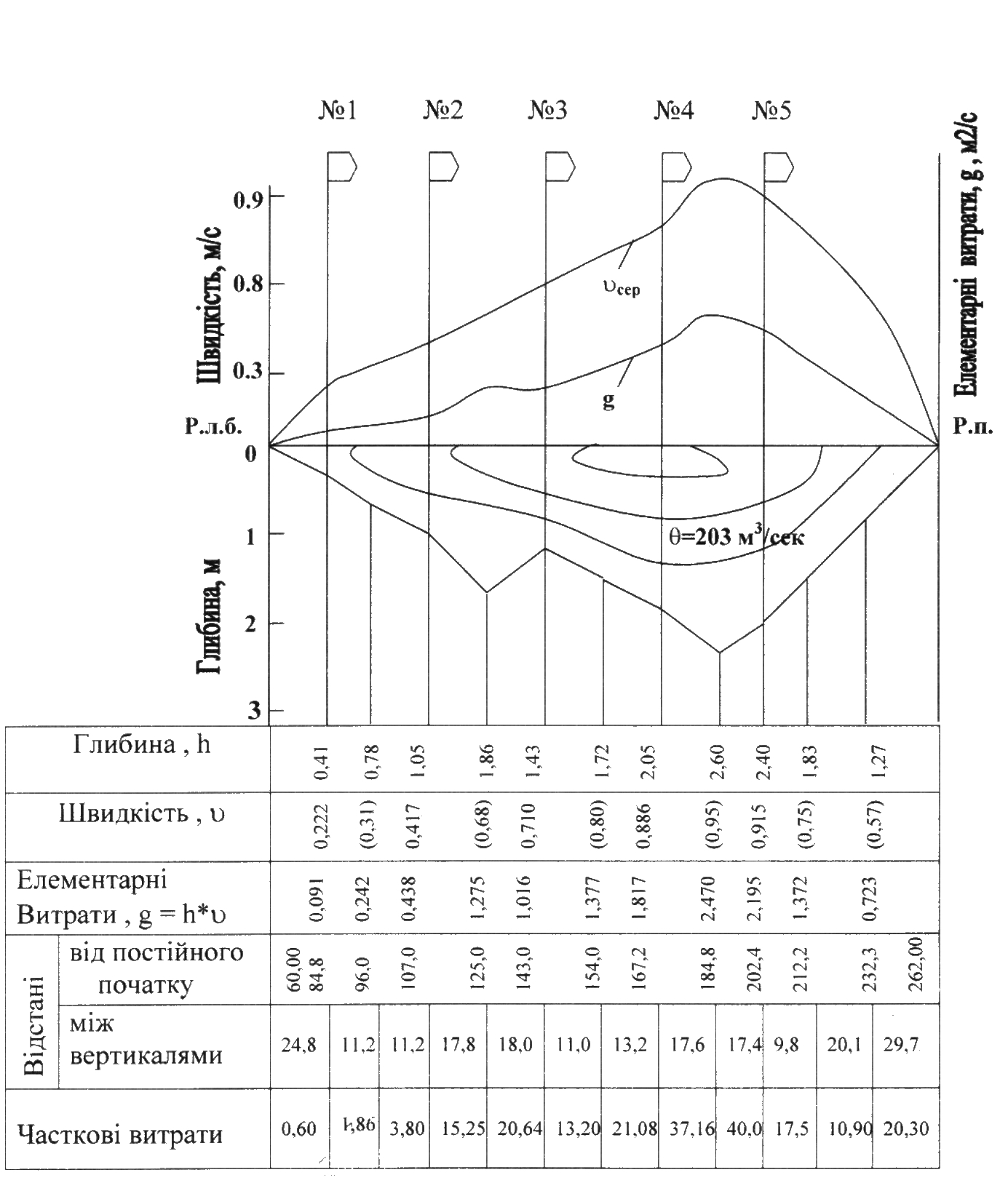

Рисунок 2.1 – Визначення витрати ріки графоаналітичним методом

Таблиця 2.2 - Результати вимірювання глибин і відстаней до промірних вертикалей

№№ Вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	1		2		3		4		5
Р.л.б.	15,8	0,00	30,0	0,00	76,5	0,00	24,2	0,00	110,2	0,00
1	27,3	1,55	48,1	0,79	92,1	0,85	51,0	0,90	131,4	4,33
2	38,4	2,83	65,4	1,56	111,8	1,65	78,3	1,20	143,8	3,53
3	47,6	2,17	80,0	2,12	131,0	1,88	91,6	2,01	161,5	3,53
4	59,9	1,92	96,2	3,07	150,2	2,43	110,0	2,39	178,4	2,83
5	70,1	1,83	110,4	4,42	171,8	2,65	133,9	3,11	199,1	2,50
6	82,2	1,54	125,3	3,06	188,4	2,70	149,9	4,15	217,5	2,20
7	95,6	1,84	142,8	2,13	210,5	2,66	180,1	3,88	235,9	1.81
8	111,0	1,78	154,5	2,68	230,0	2.40	209,5	4,12	252,4	1,36
9	123,4	2,92	171,3	2,10	248,4	2,20	224,1	4,00	270,0	1,38
10	135,6	3,01	187,2	1,67	267,6	2,95	245,2	3,66	283,6	1,00
Р.п.б.	144,0	0,00	203,5	0,00	277,2	0,00	260,1	0,00	300,1	0,00

Продовження таблиці 2.2

№№ Вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	6		7		8		9		10
Р.л.б.	91,6	0,00	85,2	0,00	84,6	0,00	39.4	0,00	27,8	0,00
1	110,2	1,00	102,8	1,63	103,7	2,65	56,9	1,87	48,4	3,78
2	126,8	1,38	120,0	2,63	118,6	1,78	77,7	2,36	59,9	2,65
3	144,5	1,36	139,4	3,48	139,4	1,99	96,0	3,75	80,0	2,36
4	161,8	1,81	155,6	4,25	153,2	1,28	118,0	3,95	100,1	2,28
5	179,4	2,20	170,2	3,66	174,8	1,45	140,0	4,67	120,3	2,96
6	198,1	2,50	191,4	3,78	191,6	2,17	167,2	3,65	141,6	3,98
7	216,4	2,83	215,6	2,65	206,1	3,63	189,9	2,78	169,5	2,12
8	232,8	3,53	234,3	2,17	224,5	3,56	211,5	2,62	191,2	1,65
9	251,6	3,66	251,6	2,33	247,6	4,49	228,1	2,15	216,5	1,26
10	270,0	4,33	267,2	1,56	262,9	2,17	259,2	2,65	232,8	0,98
Р.п.б.	291,4	0,00	288,9	0,00	280,0	0,00	269,8	0,00	248,0	0,00

Продовження таблиці 2.2

№№ Вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	11		12		13		14		15
Р.л.б.	43,1	0,00	63,3	0,00	80,1	0,00	30,0	0,00	56,3	0,00
1	66,6	2,77	83,6	2,19	100,0	3,57	49,6	1,42	68,4	2,17
2	84,6	2,38	101,5	2,48	121,3	3,03	67,1	1,56	82,6	3,62
3	101,5	2,55	120,0	3,80	140,9	3,00	96,2	1,93	95,1	3,55
4	120,3	3,38	140,0	3,93	158,1	2,63	115,9	2,15	109,4	3,63
5	143,8	3,65	160,0	3,16	177,7	2,54	135,4	2,54	123,8	2,17
6	156,6	3,06	175,4	2,44	196,2	2.00	158,3	2,72	140,0	1,45
7	170,2	2,65	190,7	2,77	215,0	1,88	180,0	3,00	154,4	1,28
8	186,6	2,43	211,6	2,53	236,2	1,76	200,1	3,16	167,7	1,91
9	203,1	1,82	230,0	2,68	255,4	1,51	216,8	3,58	180,2	1,78
10	230,0	1,12	254,4	1,92	276,2	1,14	233,6	2,01	194,5	2,65
Р.п.б.	261,2	0,00	270,0	0,00	294,9	0,00	250,0	0,00	217,3	0,00

Продовження таблиці 2.2

№№ Вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	16		17		18		19		20
Р.л.б.	39,9	0,00	41,1	0,00	43,1	0,00	63,6	0,00	80,1	0,00
1	61,1	2,17	62,3	0,98	66,6	1,12	83,6	1,14	102,8	0,74
2	80,2	2,39	80,4	1,26	84,6	1,82	101,5	1,51	120,0	1,55
3	102,1	2,62	97,7	1,65	101,5	2,43	120,0	1,76	139,4	1,99
4	120,2	2,78	118,1	2,12	120,3	2,65	140,2	1,88	155,6	2,36
5	139,4	3,65	137,4	3,98	143,8	3,06	160,1	2,00	170,2	2,91
6	160,0	3,58	156,6	2,96	156,6	3,65	175,4	2,54	191,4	3,02
7	175,3	3,99	177,7	2,28	170,2	3,38	190,7	2,63	215,6	3,44
8	191,4	4,12	195,1	2,36	186,6	2,55	211,6	3,00	234,3	2,49
9	209,9	3,77	204,4	2,65	203,1	2,31	230,1	2,44	251,6	2,01
10	226,3	1,88	221,4	2,77	230,1	1,99	254,4	1,68	267,2	1,28
Р.п.б.	246,4	0,00	233,3	0,00	261,2	0,00	267,1	0,00	288,1	0,00

Таблиця 2.3 - Результати вимірювання швидкості гідрометричною вертушкою

№	h	t,сек	N, об	t	N	t	N	t	N	t	N
1		2		3		4		5		6
Варіант		1		2		3		4		5
1	0	135	240	122	200	124	160	128	160	124	300
	0,2	120	240	121	240	132	200	133	200	120	320
	0,6	123	200	128	210	128	180	134	180	122	280
	0,8	123	180	133	220	122	160	130	160	123	240
	1,0	120	160	134	200	133	160	135	160	129	240
2	0	122	260	124	220	135	240	128	200	122	260
	0,2	120	280	129	260	120	240	125	220	120	280
	0,6	124	240	133	260	123	200	125	200	124	240
	0,8	131	220	130	220	123	180	131	200	131	220
	1,0	123	200	125	200	120	160	135	200	123	200
3	0	132	240	128	320	124	300	128	320	125	240
	0,2	120	240	120	320	120	320	120	320	127	260
	0,6	128	220	125	320	122	280	125	300	130	240
	0,8	125	200	124	300	123	240	126	280	125	220
	1,0	129	200	130	300	129	240	121	260	120	200
4	0	124	300	130	240	126	240	121	300	122	200
	0,2	120	320	122	260	125	260	121	320	130	260
	0,6	122	280	126	240	135	260	128	320	120	220
	0,8	123	240	130	220	125	220	124	300	129	220
	1,0	129	240	124	200	131	220	127	300	135	220
5	0	128	320	125	180	122	260	128	320	124	160
	0,2	120	320	133	260	120	280	120	320	121	200
	0,6	125	300	135	220	124	240	125	.320	128	180
	0,8	126	280	127	180	131	220	124	300	122	160
	1,0	121	260	122	160	123	200	130	300	133	160

Продовження таблиці 2.3

№	h	t,сек	N, об	t	N	t	N	t	N	t	N
1		2		3		4		5		6
Варіант		6		7		8		9		10
1	0	128	160	125	180	126	200	126	240	121	300
	0,2	133	200	133	160	135	260	122	280	121	320
	0,6	134	180	135	220	122	200	123	260	128	320
	0,8	130	160	127	180	128	200	130	240	131	300
	1,0	135	160	122	160	126	180	120	200	141	300
2	0	122	200	128	320	120	160	120	240	125	320
	0,2	130	260	120	320	133	220	124	300	121	320
	0,6	130	220	125	320	132	200	121	260	124	320
	0,8	129	220	124	300	125	180	134	260	139	320
	1,0	135	220	130	300	122	160	131	240	146	320
3	0	135	240	124	280	135	220	122	260	133	320
	0,2	120	240	121	320	127	240	124	320	126	320
	0,6	123	200	129	300	135	240	133	300	131	320
	0,8	123	180	130	280	120	180	130	260	144	320
	1,0	120	160	133	280	127	180	125	240	140	320
4	0	122	260	135	260	124	240	124	260	135	260
	0,2	120	280	121	280	133	300	121	300	121	280
	0,6	124	240	125	240	129	260	128	280	125	240
	0,8	131	220	127	220	135	260	123	240	127	220
	1,0	123	200	124	200	123	220	132	240	124	200
5	0	124	300	128	160	130	240	125	240	128	160
	0,2	120	320	125	180	120	260	127	260	125	180
	0,6	122	280	122	160	127	220	130	240	122	160
	0,8	123	240	133	160	124	200	125	220	133	160
	1,0	129	240	135	160	129	180	120	200	135	160

Продовження таблиці 2.3

№	h	t,сек	N, об	t	N	t	N	t	N	t	N
1		2		3		4		5		6
Варіант		11		12		13		14		15
1	0	122	200	125	180	124	300	124	160	132	280
	0,2	121	240	133	260	120	320	121	200	124	300
	0,6	128	220	135	220	122	280	128	180	126	280
	0,8	133	220	127	180	123	240	122	160	128	260
	1,0	134	200	122	160	129	240	133	160	127	240
2	0	124	220	130	240	122	260	122	200	126	300
	0,2	129	260	122	260	120	280	130	260	120	320
	0,6	133	260	126	240	124	240	120	220	122	300
	0,8	130	220	130	220	131	220	129	220	129	300
	1,0	125	200	124	200	123	200	135	220	127	280
3	0	128	320	124	300	125	240	135	240	129	260
	0,2	120	320	120	320	127	260	120	240	121	280
	0,6	125	320	122	280	130	240	123	200	133	280
	0,8	124	300	123	240	125	220	123	180	135	260
	1,0	130	300	129	240	120	200	120	186	133	240
4	0	130	240	124	200	122	200	122	260	134	260
	0,2	122	260	129	260	130	260	120	280	127	280
	0,6	126	240	133	260	120	220	124	240	122	240
	0,8	130	220	130	220	129	220	131	220	133	240
	1,0	124	200	125	200	135	220	123	200	135	220
5	0	125	180	122	200	124	160	124	300	129	260
	0,2	133	260	121	240	121	200	120	320	123	280
	0,6	135	220	128	220	128	180	120	280	126	260
	0,8	127	180	1ЗЗ	220	122	160	12З	240	126	240
	1,0	122	160	134	200	133	160	129	240	134	240

Продовження таблиці 2.3

№	h	t,сек	N, об	t	N	t	N	t	N	t	N
1		2		3		4		5		6
Варіант		16		17		18		19		20
1	0	120	200	135	160	128	160	120	140	135	140
	0,2	125	240	126	180	133	200	121	180	129	160
	0,6	128	220	133	160	134	180	131	160	126	140
	0,8	125	200	127	140	130	160	121	140	120	120
	1,0	129	200	135	140	135	160	127	140	126	120
2	0	128	260	129	200	128	200	126	240	124	220
	0,2	122	280	120	220	124	220	127	280	127	260
	0,6	125	260	125	200	125	200	130	260	120	220
	0,8	123	240	132	200	131	200	129	240	121	200
	1,0	129	240	129	180	122	180	122	220	130	200
3	0	126	280	128	260	128	260	129	260	128	260
	0,2	127	320	122	280	122	280	121	280	122	280
	0,6	124	280	121	260	121	260	120	260	131	260
	0,8	131	290	130	260	120	240	129	260	130	260
	1,0	130	260	134	260	124	240	123	240	134	260
4	0	124	300	124	280	128	260	125	320	128	260
	0,2	120	320	125	320	129	300	121	320	122	280
	0,6	121	300	122	280	133	280	130	320	125	260
	0,8	126	300	129	280	125	240	127	300	123	240
	1,0	130	300	127	260	130	240	132	300	129	240
5	0	129	200	126	260	124	220	129	200	121	140
	0,2	120	220	120	280	128	260	120	220	128	180
	0,6	125	200	133	280	131	240	125	200	135	160
	0,8	132	200	122	240	133	220	132	200	131	140
	1,0	129	180	127	240	130	200	129	180	120	120

Таблиця 2.4 - Віддалі D до швидкісних вертикалей і глибини h на них

№№ Швидкіс- них вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	1		2		3		4		5
1	35.2	2,15	56.3	1,20	101,3	1,23	64.1	1,11	137,5	3,90
2	53.4	2,01	88.6	2,56	140.0	2,14	100.8	2,20	167.1	3,23
3	76.3	1,67	118.8	3,75	180.1	2,64	141,9	3,51	207.2	2,30
4	103.6	1,81	147,9	2,40	220,3	2,53	186.2	4,02	242.4	1,51
5	129.2	2,93	178.2	1,88	257.6	2,59	234.8	3,88	276.2	1,15

Продовження таблиці 2.4

№№ Швидкіс- них вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	6		7		8		9		10
1	118.1	1,15	111.5	1,14	111.4	2.06	66.8	2.12	54.4	3.14
2	153.1	1,51	146.4	3,97	146.3	1.88	105.4	3.82	93.2	2.30
3	186,9	2,30	178.0	3,60	182.9	2.15	153.0	4.15	133.4	3.61
4	224,5	3,23	226.3	2,41	215.3	3.69	200,9	2.65	180.5	1.82
5	262.1	3,94	259.4	1,98	255.0	3.31	244.1	2.42	224.7	1.09

Продовження таблиці 2.4

№№ Швидкіс- них вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	11		12		13		14		15
1	75.9	2.58	92.1	2.33	108.4	3.36	57.3	1.48	75.3	2.92
2	111.4	2.96	133.4	3.88	149.6	2.85	107.7	2.00	102.8	3.58
3	149.8	3.39	167.8	2.88	183.7	2.29	144.4	2.61	131.4	2.31
4	178.7	2.56	202.4	2.60	225.1	1.80	191.5	3.08	160.5	1.64
5	211.6	1.44	242.1	2.33	266.9	1.31	225.6	2.69	187.1	2.16

Продовження таблиці 2.4

№№ Швидкіс- них вертикалей	D,м	h,м	D	h	D	h	D	h	D	h
1	2		3		4		5		6
Варіант	16		17		18		19		20
1	70.9	2,25	71,9	1,15	75,2	1,48	92,1	1,39	111,5	1,11
2	111,1	2,70	107,7	1,99	110,0	2,51	130,9	1,84	147,6	1,25
3	152,2	3,61	145,3	3,39	150,2	3,39	168,1	2,21	203,3	2,96
4	183,9	4,06	187,1	2,31	178,9	2,94	200,0	2,82	225,8	2,97
5	217,1	2,81	212,8	2,71	218,2	2,10	243,3	2,07	259,1	1,66

2.4 Аналіз результатів роботи, висновки

В результаті виконання даної роботи обчислено основні гідравлічні характеристики ріки: площу поперечного перерізу ω, змочений периметр Р, середню глибину h_сер, гідравлічний радіус R; визначено середню швидкість течії υ_сер, виміряну гідрометричною вертушкою; обчислено витрату води Q графоаналітичним методом.
