13. Дистанційне передавання значень електричного опору

13.1. Підвищення метрологічної надійності резистивних вимірювальних каналів

13.2. Чотирипровідні кодокеровані імітатори опору

13.3. Кодокеровані імітатори активного електричного опору

13.4. Аналіз частотних властивостей імітаторів активного опору

13.5. Коригування похибок кодокерованих мір для дистанційного передавання значень опору

13.1. Підвищення метрологічної надійності резистивних вимірювальних каналів

Якість роботи складних систем керування технологічними процесами на енергетичних об’єктах в значній мірі визначається метрологічними характеристиками вимірювальних каналів. Для забезпечення метрологічної надійності необхідно проводити контроль не тільки окремих пристроїв вимірювального каналу, але і вимірювального каналу в цілому. Контроль технічного стану інформаційно-вимірювальних систем здійснюється шляхом технічного діагностування і співставлення отриманих при діагностуванні кількісних і якісних характеристик з допустимими значеннями, які визначають працездатність і правильність функціонування [124]. При цьому контроль технічного стану повинен здійснюватись безпосередньо після введення в дію, неперервно в процесі роботи і періодично. На атомних електростанціях (АЕС) для забезпечення високої надійності передбачене резервування вимірювальних каналів. Не допускається одночасно проводити контроль більше ніж одного каналу, а також при відмові або виведенні з експлуатації хоч би одного з резервних каналів для техобслуговування, проведення періодичного контролю або відновлення.

Усі промислові приміщення АЕС в залежності від інтенсивності зовнішніх впливових факторів поділяються на зони суворого і вільного режиму. У зоні суворого режиму розрізняють зони, відвідування яких в період роботи об’єкта категорично заборонене, і зони періодичного обслуговування, де допускається короткочасне перебування обслуговуючого персоналу [125].

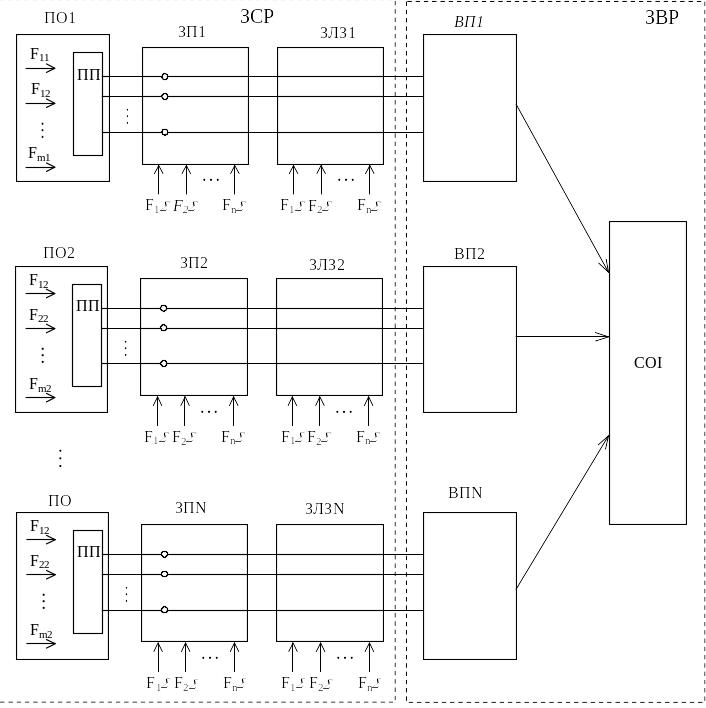

Елементи одного вимірювального каналу знаходяться в різних зонах і на різних відстанях один від одного (рис. 13.1). З промислових об’єктів (ПО1, ..., ПОN) на зони під’єднання(ЗП1, ..., ЗПN) вимірювальних перетворювачів(ВП1, ..., ВПN) до первинних перетворювачів (ПП) і на зони ліній зв’язку (ЗЛЗ1, ..., ЗЛЗN) діють різні фактори технологічного процесу. Найвпливовішими

ЗСР – зона суворого режиму, ЗВР – зона вільного режиму

Рис. 13.1. Дія факторів технологічних процесів на елементи вимірювальних каналів

факторами є радіація, температура, вологість, магнітні і електричні поля. Радіація в зоні під’єднання не тільки шкідлива для здоров’я оператора, але і повністю виводить з ладу електронні елементи вимірювальних приладів. Тому розміщувати вимірювальні пристрої і зразкові міри необхідно в зоні вільного режиму.

Для підвищення метрологічної надійності вимірювальних каналів контроль вимірювального перетворювача необхідно проводити разом із лініями зв’язку, тобто приєднувати зразкові міри потрібно в зоні під’єднання. Тому зразкові міри повинні забезпечувати можливість передачі одиниць зразкового опору на доволі значну віддаль [126]. Зразкові міри опору доцільно будувати на основі активних імітаторів опору, оскільки вони мають переваги над класичними магазинами опору.
