11.4. Кодокеровані магазини провідності
Можливості покращання метрологічних параметрів класичних m–розрядних КМО обмежені, оскільки їх істотним недоліком є велика варіація початкового опору (адитивної складової похибки), максимальне значення якої дорівнює mrк. Верхня межа відтворюваних опорів визначатиметься опором ізоляції ключів і для магазинів опору класу точності 0,1 не перевищуватиме 107 Ом. Використання релейних комутаторів, окрім всього, призводить до появи початкової напруги, значення якої може змінюватися від 0 до mеn, де еn - ЕРС замкненого ключа. КМО з додатковими компенсувальними ОП через необхідність використання численних різнономінальних прецизійних масштабних резисторів та високовольтних і сильнострумових ключів є також доволі складним в реалізації.
Традиційно так склалося, що кодо-керованим магазинам провідності (КМП) приділялася значно менша увага дослідників, хоча для сучасного користувача вони є ідентичними КМО. Для компенсації опорів ключів в КМП доцільно пропускати через них додаткові струми з полярністю, протилежною до полярності розрядних струмів. Це може бути реалізовано на базі багатовихідного джерела струму з окремою опорною напругою [98]. Однак компенсація опорів ключів в такому КМП можлива тільки при одному значенні вхідної напруги магазину, а також не компенсуються залишкові напруги ключів. Компенсувати спади напруг на опорах ключів можна в КМП структура якого заведена на рис.11.4 [99, 100]. Вона складається із розрядної сітки резисторів R1, ...Rm, опори яких зважені у певному коді, і компенсаційного джерела струму (КДС), яке складається із компенсаційних резисторів Rk, R1k, …Rmk та інвертора напруги DA1. Очевидно, що для компенсації опорів замкнених ключів rі, r2, ... rm, слід вибирати ваги резисторів R1k, …, Rmk пропорційними до коду керування магазином, тобто необхідно виконати умову:
(11.8)
де Rj ,Rjk - масштабний та компенсаційний резистори j - розряду КМН.

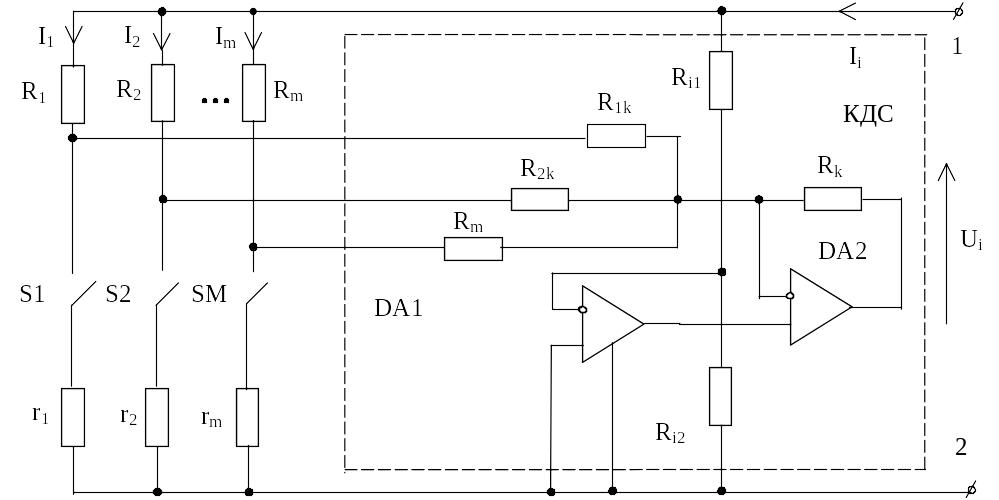

Рис. 11.4. Структура КМП із компенсацією опорів замкнених ключів
Найбільшим недоліком такого КМП с істотне обмеження максимальних значень вхідної напруги Ui, яке визначається допустимими вхідними напругами ОП та неможливістю компенсації залишкових параметрів напруг ключів. Згадані недоліки усунені в КМП (рис.11.5) з додатковим шунтуванням вхідних клем 1, 2. Відтворювана КМП провідність G визначається рівнянням:
, (11.9)
, (11.10)
де
aj=0(1)
– коефіцієнт значення якого дорівнює
0(1) для розімкненого (замкненого станів
ключів комутатора Sm
);
ej,
Rj,
rj
– відповідно струм, залишкова ЕРС,
масштабний опір та опір замкненого
ключа j
– тої паралельної ланки КМП;
;
;
j=1,2,...,m.

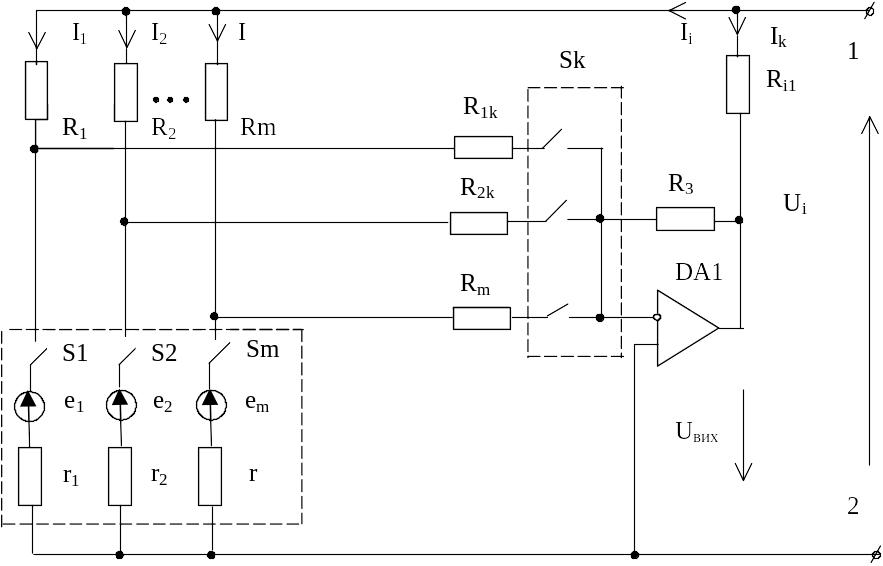

Рис.
11.5. Структура КМП із компенсацією
залишкових параметрів ключів
Вихідна напруга Uвих суматора DA1 та компенсаційний струм Ik
, (11.11)
, (11.12)
де
- коефіцієнт передачі по j–му
входу суматора;
- провідність компенсаційного резистора.
Підставивши рівняння за умови виконання рівності
або
(11.13)
остаточно отримаємо
(11.14)
Як показує аналіз формули (11.14), запропонована структура КМП є інваріантність відтворення значень провідності до ключів будь-якого принципу дії, а також принципова можливість побудови (високоомної) міри провідності.
