9.1. Принципи побудови калібраторів

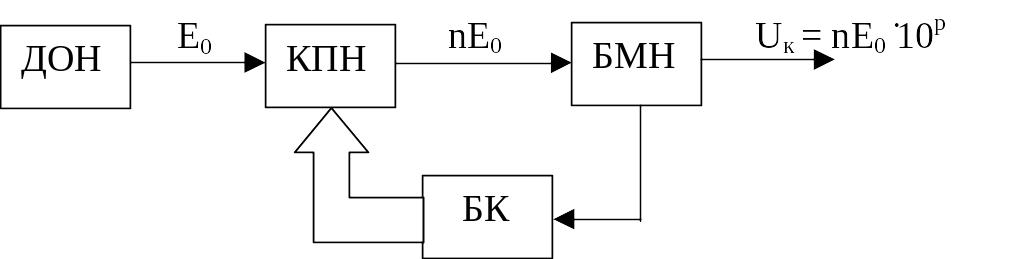

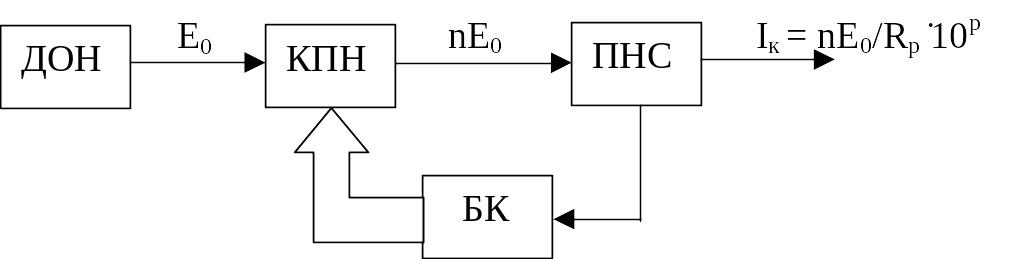

Калібратори напруги постійного струму (КПН) або калібратори постійного струму (КПС) будуються за структурними схемами, приведених на рис. 9.1 і на рис. 9.2.
КПН - кодокерований подільник напруги; БМН – блок масштабування напруги
Рис. 9.1. Структурна
схема калібратори напруги постійного
струму
ПНС - перетворювач напруга-струм
Рис. 9.2. Структурна
схема калібратора постійного струму
КПС
З аналізу структурних схем КПН і КПС видно, що принципово вони відрізняються тільки вихідними масштабними блоками: БМН і ПНС відповідно. Оскільки, на даний час БМН або ПНС, як правило, реалізується на базі підсилювачів з різного виду зворотними зв’язками, а БК - це перетворювач зовнішнього коду керування у внутрішній код керування КПН і реалізований на цифрових мікросхемах традиційними методами, то, звичайно ж, основну увагу слід звернути на вибір ДОН і КПН. Як ДОН можна вибрати або нормальний елемент, або твердотільне джерело, яке, як правило, реалізується на стабілітронах з нормованим температурним і часовим дрейфом. За досягнутими метрологічними характеристиками вони стоять на одному рівні з НЕ, але з точки зору надійності, безпечності, експлуатаційних переваг і ціни вигідно відрізняються від НЕ. Питання реалізації КПН є центральним в побудові калібраторів напруги і струму.
9.2. Калібратори на базі магнітних компараторів постійного струму

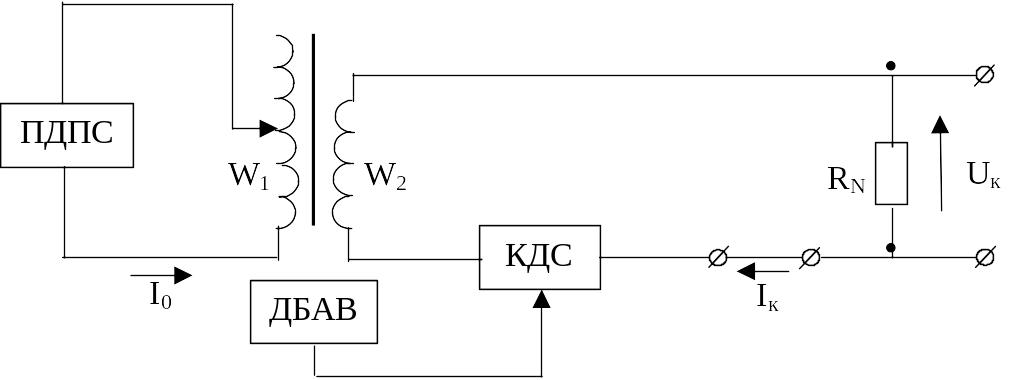

Основою магнітного компаратора постійного струму МКПС є магнітне осердя, на якому намотані регулівна обмотка з кількістю витків W1 і обмотка W2 з постійним числом витків [74-76, 81] (рис.9.3).
ПДПС - прецизійне джерело постійного струму; ДБАВ - детектор балансу ампер-витків; КДС - кероване джерело струму; RN - взірцевий резистор
Рис. 9.3. Структурна
схема КПН і КПС на базі магнітних
компараторів постійного струму
З допомогою ДБАВ і КДС автоматично підтримується рівність ампер-витків МКПС при любій зміні числа витків W1
I0W1=IкW2, (9.1.)
де І0 –струм ПДПС; Ік – вихідний струм КДС.
В реальному МКПС завжди є зміщення DА від магнітних шумів і дрейфу. Тому, струм Ік буде рівний
Ік=Іс W1/W2+DА, (9.2.)
де DА=DA/W2 – еквівалентна похибка струму від магнітних шумів і дрейфу МКПС.
При відтворенні малих струмів в МКПС похибка від зміщення DА стає визначальною. Калібровані напруги постійного струму можна отримати, як спад напруги з резистора RN
Uк=E0RN/R0×W1/W2, (9.3.)
де Е0 – вихідна напруга ДОН в ПДПС; R0 – опір резистора, що задає порядок значення струму І0 ПДПС.
Відношення RN/R0 калібрується при настроюванні КПН і загальна похибка такого калібратора визначається практично тільки похибкою ДОН [81].

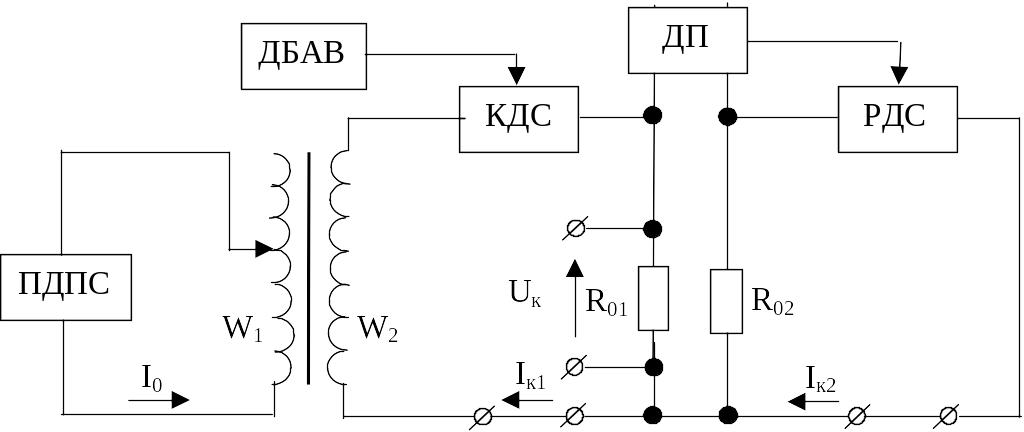

Розширити межі відтворення в сторону малих значень постійного струму вдається з допомогою КПН і МКПС (рис. 9.4) [82]. При відтворенні малих
ДП – диференціальний підсилювач; РДС – регульоване джерело струму; R01, R02 –взірцеві масштабні резистори.
Рис. 9.4. Структурна
схема КПН і КПС на базі магнітних
компараторів постійного струму з
розширеними межами відтворення постійного
струму
постійних струмів працює схема активного масштабного подільника струму - ДП і РДС. МКПС працює при номінальному рівні ампер-витків (похибкою від DА можна знехтувати). На резисторі R01 створюється спад напруги, значення якого вибирається з умови нехтування еквівалентної напруги зміщення ДП. Цей спад напруги автоматично зрівнюється із спадом напруги на резисторі R02. Навантаження включається в послідовне коло активного масштабного подільника струму. Як показано в [83], дискретність відтворювання напруги таким КПН може бути дуже малою (меншою від одиниць нановольт), а КПС може відтворювати струми до 10-12 ¸10-14 А, якщо ДП матиме малі струми витоку (використовується електрометричний підсилювач).
КПН і КПС на базі МКПС на сьогоднішній день є одними із найточніших засобів метрологічного забезпечення, на їх основі неважко створити автоматизовані калібратори, оскільки електронні ключі знаходяться у високоомних колах джерел постійного струму в перемикатимуть тільки число витків.
