Конден сатори постійної ємності

Номінальна напруга, В	Номінальна ємність, мкФ
Номінальна напруга, В	К 50-7	К 50-35	К 50-18	К10-17	К73-17
6.3		20; 30; 50; 100; 200; 500	220000
10		10; 20; 30; 50; 100; 200; 500; 1000; 2000; 5000	100000
16		5; 10; 20; 30; 50; 100; 200; 300; 1000; 2000; 5000	22000 68000 100000
25		2; 5; 10; 20; 30; 50; 100; 200; 500; 1000; 2000; 5000	15000 33000 100000
50		2; 5; 10; 20; 30; 50:100,200; 500; 1000; 2000	4700 10000 15000 22000	0.001; 0.01; 0.022; 0.056
63					0.22; 0.33; 0.47; 0.68; 1; 1.5; 2.2; 3.3; 4,7
100		0.5; 1; 2.5; 10; 20; 30; 50	2200 4700 10000
160	2; 50; 100; 200; 500	1.2; 5; 10; 20			1,5; 2,2
250	10; 20; 50; 100; 200		1000 4700		0,047; 0.068; 0.1; 0.15; 0.22; 0.33; 0.47; 0.68; 1
300	5; 10; 20; 50; 100; 200
350	10; 20; 50; 100
450	10; 20; 50; 100

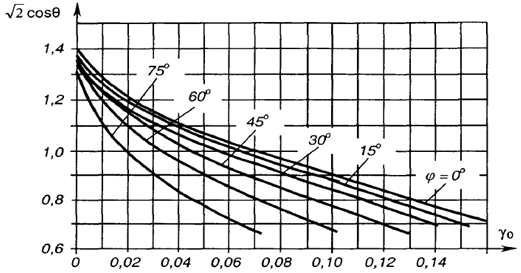

Рис. 1.6. Залежність величини від коефіцієнта γ₀ для різних значень кута φ

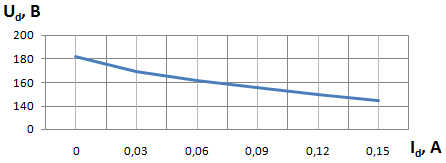

Резуль тати розрахунку занесли до таблиці 1.5 та від образили на графіку 1.1.

Таблиця 1.5

Результати розрахунку навантажувальної характеристики випрямляча

	для	cosθ
0	0	1,38	182,16
0,03	7,29·10^-3	1,284	169,488
0,06	14,58·10^-3	1,223	161,436
0,09	21,87·10^-3	1,177	155,364
0,12	29,16·10^-3	1,135	149,82
0,15	36,45·10^-3	1,098	144,936

З таблиці можна зробити висновок, що параметри розрахованого випрямляча відповідають завданню, бо при маємо , що відрізняється від заданого значення на 3,376 %. Це відповідає допустимій точності при інженерних розрахунках (5 %).
