Московский технический университет связи и информатики
Кафедра теории электрической связи
Курсовая работа
по курсу
«Теория электрической связи»
Выполнил: Астафьев О.А
Проверил: Сухоруков А.С
Группа : МС 1002
Вариант : №2
Москва 2012
Содержание :
1. Исходные данные
2. Структурная схема системы электросвязи
3.Описание ( назначение ) отдельных элементов схемы
4. Расчётная часть
5. Список используемой литературы
Исходные данные
ИС; АЦП; L=8  |
		ПДУ  |
		НКС  |
		ПРУ  |
		Функция корреляции сообщения BA(τ)  |
	|||||
PA, B2  |
		α, c-1  |
		Способ передачи  |
		Частота, МГц  |
		G0, Вт.с  |
		h02  |
		Способ приёма  |
		PAe- β│τ│,
 β=α.103  |
	||
f0  |
		f1  |
	||||||||
1.5  |
		14  |
		ЧМ  |
		1.1  |
		1.25  |
		0.0010  |
		8.5  |
		НП  |
	||
Где:
PA = σA2 - мощность ( дисперсия ) сообщения
β – показатель затухания функции корреляции
L – число уровней квантования
Gо – энергия посылки спектра плотности шума
h02 - отношение сигнал-шум (ОСШ) по мощности на входе детектора.
Способ передачи: ЧМ – частотная модуляция
Способ приёма: НП – некогерентный приём
Структурная схема системы электросвязи
Назначение отдельных элементов схемы
Источник сообщения – это некоторый объект или система, информацию, о состоянии или поведении которого необходимо передать на некоторое расстояние.
Фильтр нижних частот ( ФНЧ ) – ограничивает спектр сигнала верхней частотой Fв.
Аналого-цифровой преобразователь ( АЦП ) – используется для перехода от аналогового сигнала к двоичному сигналу ( для того чтобы перейти к такому сигналу, необходимо: дискретизация, квантование, кодирование).
Дискретизатор – используется для дискретизации аналогового сигнала в соответствии с теоремой Котельникова. На выходе из дискретизатора получаем последовательность отсчётов xk.
Квантователь – делит диапазон возможных значений аналогового сигнала на разрешённые уровни квантования, таким образом, вместо истинного значения амплитуды импульса, передаётся ближайщий разрешённый уровень.
Кодер - используется для передачи квантованных уровней с помощью кодовых комбинаций, т.е формирует последовательность комбинаций ИКМ.
Модулятор ( частотный ) - предназначен для согласования источника сообщений с используемой линией связи. Он изменяет (формирует) один или несколько параметров (в нашем случае частоту) несущую частоту в соответствии с низкочастотным модулирующим сигналом(в нашем случае ИКМ).
Выходное устройство ( ПДУ ) - применяется для фильтрации и усиления модулированного сигнала, чтобы предотвратить внеполосные излучения и обеспечить требуемое отношение сигнал-шум.
Линия связи - среда или техническое сооружение, по которым сигнал поступает от передатчика к приемнику.
Входное устройство ( ПРУ ) - осуществляет фильтрацию принятой смеси – сигнал + шум.
Детектор - преобразует принятый сигнал в сигнал ИКМ.
Решающее устройство - используется для опознавания переданных двоичных символов.
Цифро-аналоговый преобразователь (ЦАП) – используется для получения с заданной точностью исходного аналогового сигнала на выходе из ФНЧ. ( для того чтобы перейти к такому сигналу, необходимо: декодер, интерполятор, ИФНЧ).
Декодер – для преобразования кодовых комбинаций обратно в уровни.
Интерполятор – для преобразования от уровней обратно к импульсам-отсчётам.
ИФНЧ – преобразует полученные импульсы-отсчёты в исходный аналоговый сигнал с заданной точность.
Получатель сообщений - некоторый объект или система, которому передается информация.
2. По заданной функции корреляции исходного сообщения :
а) рассчитать интервал корреляции, спектр плотности мощности и начальную энергетическую ширину спектра сообщения;
б) построить в масштабе графики функции корреляции и спектра плотности мощности и отметить на них найденные параметры.
2.а) Интервал корреляции
так как область интегрирования положительная, то знак модуля можем опустить






2.а) Спектр плотности мощности ( энергетический спектр )






Для нахождения Gmax, ну жно взять производную от G(ω) и прировнять её к нулю:
Gmax = Ga(0)
Gmax
=
Gmax
= 2.143*10^-4
*c
     максимальное значение энергетического
спектра
2.а) Энергетическая ширина спектра




рад/c

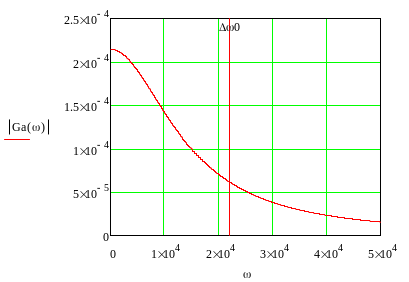

2.б ) Графики функции корреляции и спектра плотности мощности



3 . Считая, что исходное сообщение воздействует на идеальный ФНЧ с единичным коэффициентом передачи и полосой пропускания, равной начальной энергетической ширине спектра сообщения.
а.) рассчитать среднюю квадратическую погрешность фильтрации (СКПФ) сообщения, среднюю мощность отклика ИФНЧ, частоту и интервал временной дискретизации отклика ИФНЧ.
б.) качественно, с учётом найденных параметров, изобразить сигналы и спектры на входе и выходе дискретизатора АЦП.
