Опоры аппаратов

1. Количество опор z=2. Вес металла, из которого изготовлен аппарат: ,

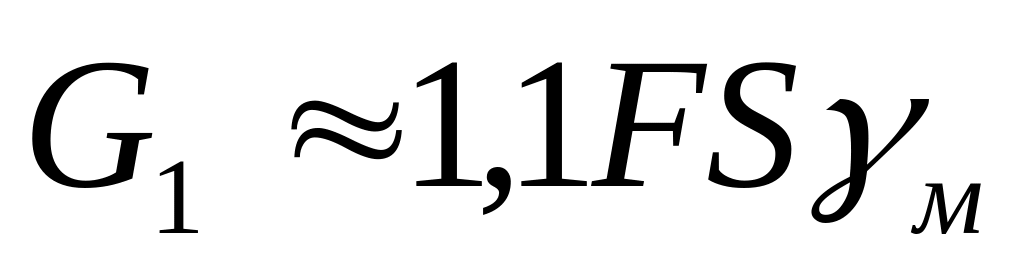

где внутренняя поверхность корпуса F=6,12м² (табл.1), S=0,008м-исполнительная толщина стенок, -удельный вес металла. Коэффициент 1,1 учитывает вес фланцев, штуцеров и т.д.

2. Вес металлоконструкций, установленных на крышке аппарата:

3. Вес воды, заполняющей аппарат при гидравлических испытаниях:

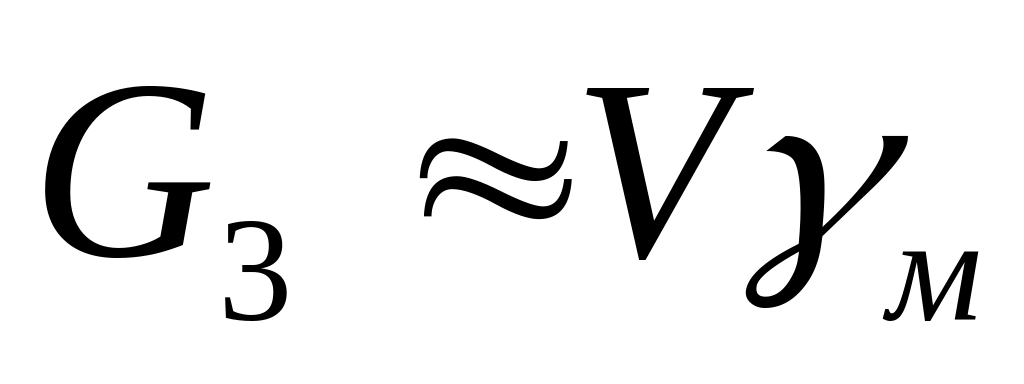

, где V=12,5 м³-внутренний объем аппарата, -удельный вес воды.

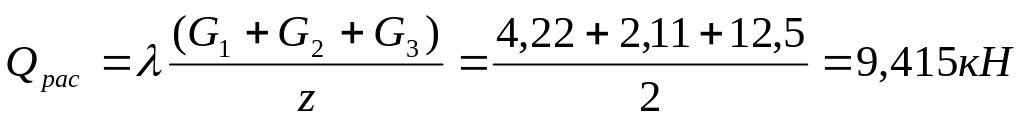

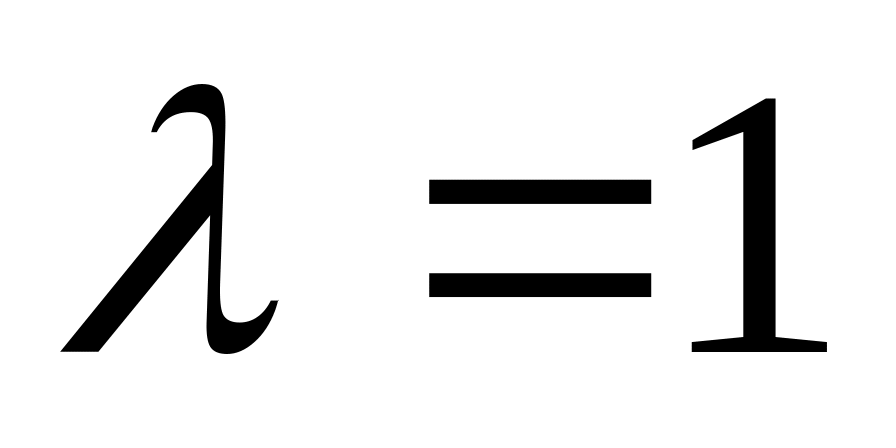

4. Максимальная нагрузка на одну опору: , где z=2-число опор, (при z=2).

Выбираем опоры по условию (табл.26):

Основные размеры(в мм) опор (лап) для вертикальных аппаратов, ОСТ 26-665-79.

Q, кН	а	а1	в		h	h1	S	К	K1	d	dб	fмах
10	90	115	155	85	230	14	8	20	30	24	М16	30

Конструкция лап. Расположение лап и штуцеров.

Выбор и расчет комплектующих элементов привода

Выбор типа мотор-редуктора

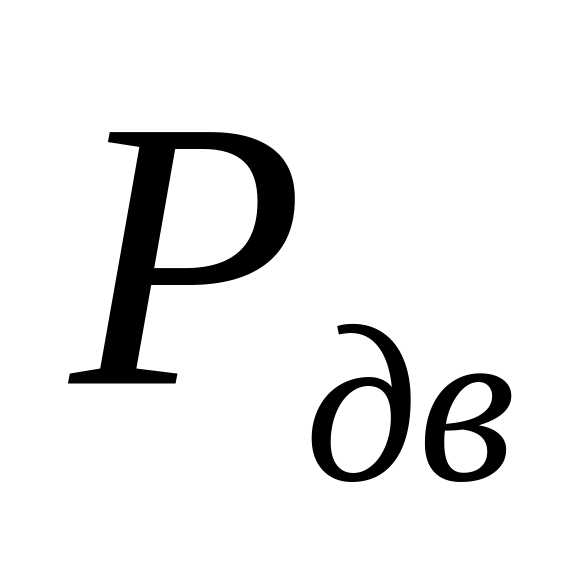

Номинальная мощность электродвигателя должна быть не менее потребляемой: , где -мощность электродвигателя, кВт, -мощность на валу мешалки, кВт. По таблице 27 по частоте вращения тихоходного вала n=270об/мин определяем, что мотор-редуктор типа ВОМ. Можем предположить, что это будет мотор-редуктор ВОМ-1 (Р=1,5кВт)

Технические данные мотор-редуктора ВОМ-1:

Число оборотов тихоходного вала, об/мин	Мощность Р, кВт	Передаточное число	Типоразмер комплектующего электродвигателя
270	1,5	5,5	4А80В4

Основные размеры (в мм) мотор-редуктора ВОМ-1:

D		D2	D3	D4	L1	L2	L	d1	d2
155	125	185	300	120	60	200	760	30	М12	22

Габаритные размеры (в мм) двигателей серии 4А по

ГОСТ 19523-81:

Тип электродвигателя	80В4
Lдв	320
Dдв	200

Мотор-редуктор ВОМ.

Проектный расчет вала

Угловая скорость вала:

где n-частота вращения вала

Вращающий момент:

где Р - мощность на валу мешалки, кВт.

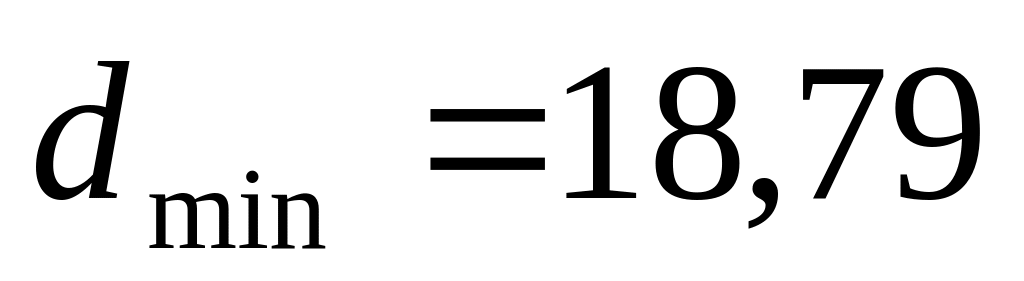

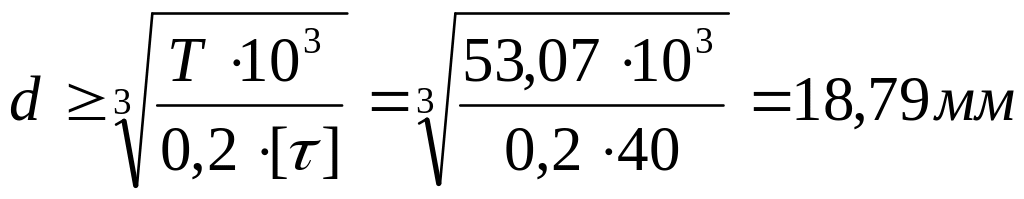

Наименьший диаметр вала:

МПа

Определение типа соединения:

Если , используют жесткое соединение, если условие не удовлетворяется, то компенсирующее соединение.

У нас выполняется условие, т.к. мм ,а мм

Жесткое соединение.
