I: {{1}}; К=А

S: Единицей измерения проводимости электрической ветви является…

-: Ом

-: Вольт

+: Сименс

-: Ампер

I: {{2}}; К=А

S: При последовательном соединении приемников выполняется:

+: через все элементы протекает один и тот же ток

-: все ветви цепи находятся под одним и тем же напряжением

-: эквивалентное сопротивление цепи равно нулю

-: сумма токов, сходящихся в узле равна 0

I: {{3}}; К=А

S:Единицей измерения проводимости электрической ветви является…

+: Сименс

-: Ампер

-: Вольт

-: Ом

I: {{4}}; К=A

Q: Выберите один вариант ответа:

S: Величина, обратная сопротивлению участка цепи называется ###

+: проводимостью

-: мощностью

-: напряжением

-: силой тока

I: {{5}}; К=А

Q: Указать правильные ответы:

S: Узлом будет точка электрической схемы, если к ней подключено ветвей:

-: одна

-: две

+: три

+: четыре

+: пять

I: {{6}}; К=А

S:Указать, какая из приведенных схем замещения относится к реальному источнику ЭДС…

-:

-:

+:

-:

I: {{7}}; К=А

Q: Выберите один вариант ответа:

S: Электрическая цепь, у которой электрические напряжения и электрические токи связаны друг с другом линейными зависимостями, называется ###

+: линейной электрической цепью

-: принципиальной схемой

-: схемой замещения

-: нелинейной электрической цепью

I: {{8}}; К=А

S: Единица измерения ЭДС:

-: Вт

-: Ом

+: В

-: ВА

I: {{9}}; К=А

S: Режиму короткого замыкания соответствуют условия:

-: I=0, U =0

-: I=0, U_max

+: I_max, U =0

-: I_max, U_max

I: {{10}}; К=А

S: Идеальному источнику ЭДС соответствует характеристика:

+:

-:

-:

-:

I: {{11}}; К=А

S: Идеальному источнику тока соответствует характеристика:

-:

+:

-:

-:

I: {{12}}; К=В

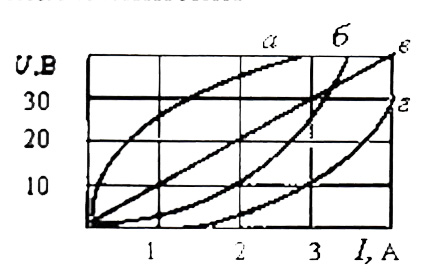

S: Какой характеристике соответствует наибольшее сопротивление:

+: 1

-: 2

-: 3

-: 4

I: {{13}}; К=В

S: Какой характеристике соответствует наименьшее сопротивление:

-: 1

-: 2

-: 3

+: 4

I: {{14}}; К=А

S: Электрическая цепь содержит четыре источника электрической энергии. Согласно метода наложения число вспомогательных схем равно:

-: 1

-: 2

-: 3

+: 4

-: 5

I: {{15}}; К=А

S: Единица измерения электрического заряда:

-: Дж

+: Кл

-: В

-: А

I: {{16}}; К=B

S: Какой из режимов работы цепи постоянного тока указан на графике точкой А?

-: режим холостого хода

+: режим короткого замыкания

-: согласованный режим

-: номинальный режим

I: {{17}}; К=A

Q: Выберите один вариант ответа:

S: Графическое изображение электрической цепи, содержащее условные обозначения элементов и показывающее их соединение, называется ###

-: ветвью

+: схемой электрической цепи

-: контуром

-: узлом

I: {{18}}; К=В

S: При заданной вольт-амперной характеристике приемника напряжение на нем при токе 5 А составит…

+: 25 В +

-: 125 В

-: 0,2 В

-: 250 В

I: {{19}}; К=В

S: При заданной вольт-амперной характеристике приемника его сопротивление составит…

-: 50 Ом

-: 100 Ом

-: 10 Ом

+: 20 Ом

I: {{20}}; К=B

Q: Выберите один вариант ответа:

S: Задана цепь ЭДС 60 В, внутренним сопротивлением источника ЭДС 5 Ом и сопротивление нагрузки 25 Ом. Тогда напряжение на нагрузке будет равно ###

-: 50 В

+: 50 В

-: 60 В

-: 70 В

I: {{21}}; К=А

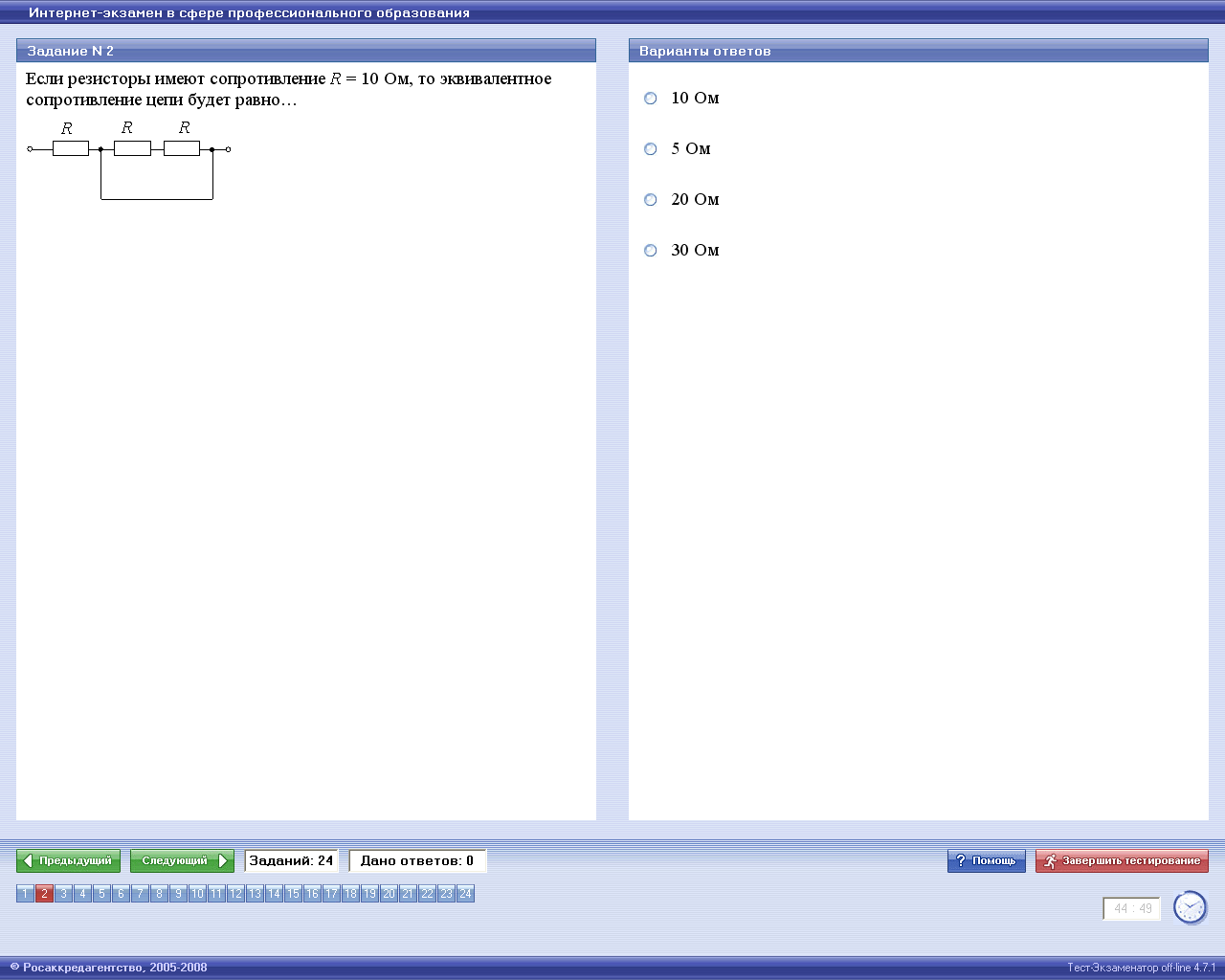

S:Если резисторы имеют сопротивление R=10 Ом, то эквивалентное сопротивление цепи будет равно…

+: 10 Ом

-: 5 Ом

-: 20 Ом

-: 30 Ом

I: {{22}}; К=А

S:Если резисторы имеют сопротивления: R₁=2 Ом, R₂=4 Ом, R₃=6 Ом, то эквивалентное сопротивление цепи будет равно…

-: 4,4 Ом

+: 2 Ом

-: 12 Ом

-: 10 Ом

I: {{23}}; К=А

S:Если резисторы имеют сопротивление R=10 Ом, то эквивалентное сопротивление цепи будет равно…

-: 20 Ом

-: 5 Ом

-: 30 Ом

+: 10 Ом

I: {{24}}; К=A

Q: Выберите один вариант ответа:

S: Формула закона Ома для участка цепи, содержащего только приемники энергии, через проводимость цепи C₁, имеет вид ###

+: I = U C₁

-: U = I C₁

-: I = U/ C₁

-: C₁ = UI

I: {{25}}; К=В

S:Если к цепи приложено напряжение U=120 В, а сила тока I=2 А, то сопротивление цепи равно

-: 240 Ом

-: 0,017 Ом

-: 120 Ом

+: 60 Ом

I: {{26}}; К=В

S: Определить токи I₂ и I₃, если I₁ = 6 А, R₁=R, R₂ =2R

-: I₂ = I₃=3А

+: I₂ =4А, I₃=2А

-: I₂ =2А, I₃=4А

-: I₂ = I₃= I₁ = 6А

I: {{27}}; К=В

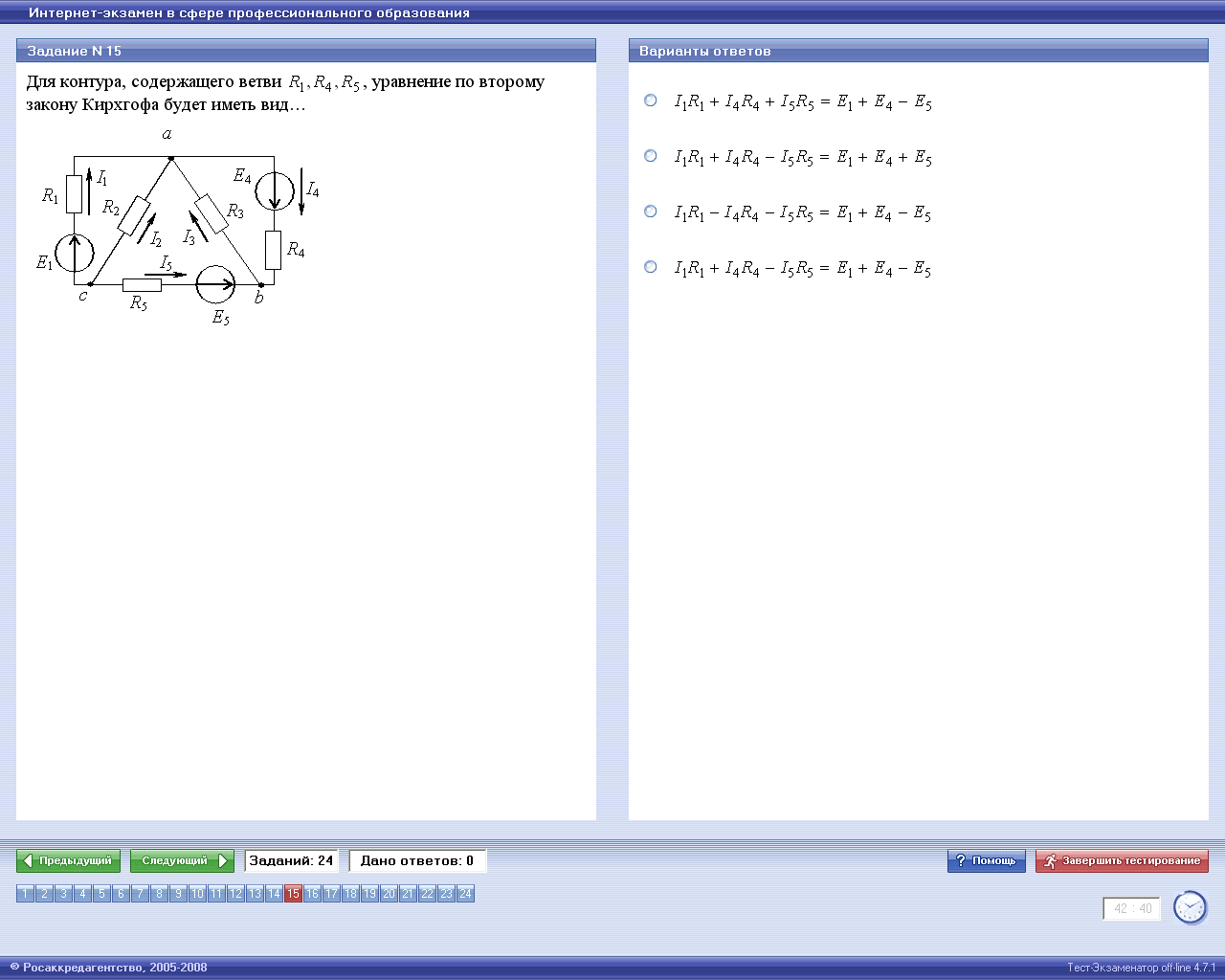

S:Для контура, содержащего ветви R₁, R₄, R₅, уравнение по второму закону Кирхгофа будет иметь вид…

-: I₁R₁ + I₄R₄ + I₅R₅ = E₁ + E₄ – E₅

-: I₁R₁ + I₄R₄ - I₅R₅ = E₁ + E₄ + E₅

-: I₁R₁ - I₄R₄ - I₅R₅ = E₁ + E₄ – E₅

+: I₁R₁ + I₄R₄ - I₅R₅ = E₁ + E₄ – E₅

I: {{28}}; К=А

S: Количество независимых уравнений по второму закону Кирхгофа, необходимое для расчета токов в ветвях составит…

-: три

+: два

-: четыре

-: одно

I: {{29}}; К=В

S:Для контура, содержащего ветви R₂, R₃, R₅, справедливо уравнение по второму закону Кирхгофа …

-: I₂R₂ + I₃R₃ + I₅R₅ = E₂ + E₃

-: I₂R₂ + I₃R₃ + I₅R₅ = E₂ – E₃

+: I₂R₂ – I₃R₃ + I₅R₅ = E₂ – E₃

-:

I: {{30}}; К=В

S: Количество независимых уравнений по первому закону Кирхгофа необходимое для расчета токов в ветвях составит…

+: Три

-: Шесть

-: Два

-: Четыре

I: {{31}}; К=А

S: Количество узлов в данной схеме составляет…

-: Три

-: Шесть

+: Четыре

-: Два

I: {{32}}; К=А

S:Общее количество ветвей в данной схеме составляет…

+: Три

-: Две

-: Пять

-:Четыре

I: {{33}}; К=В

S: Если токи в ветвях составляют I₁=2А, I₂=10 А, то ток I₅ будет равен…

-: 6 А

-: 8 А

-: 20 А

+: 12 А

I: {{34}}; К=A

S: Второй закон Кирхгофа?

-:

-:

-:

+:

I: {{35}}; К=A

S: Для узла а справедливо уравнение по 1 закону Кирхгофа:

+: I₁-I₂-I₃=0

-: I₁-I₂+I₃=0

-: –I₁-I₂+I₃=0

-: I₁+I₂+I₃=0

I: {{36}}; К=А

S: Какое из приведенных уравнений соответствует рисунку?

+: I₁ +I₂ =I₃ +I₄

-: –I₁ +I₂ -I₃ -I₄ =0

-: I₃ +I₄ +I₁ +I₂ =0

-: I₁ –I₂ –I₃ –I₄ =0

I: {{37}}; К=А

S: Какое из приведенных уравнений соответствует рисунку?

+: I₁ +I₂ =I₃ –I₄

-: I₁ +I₂ -I₃ -I₄ =0

-: I₃ +I₄ –I₁ –I₂ =0

-: I₁ +I₂ +I₃ +I₄ =0

I: {{38}}; К=А

S: Число узловых уравнений в системе при расчете электрических цепей методом уравнений Кирхгофа должно быть (q – число узлов в схеме):

-: q+1

-: q

+: q-1

I: {{39}}; К=А

S: Число контурных уравнений в системе при расчете электрических цепей методом уравнений Кирхгофа должно быть (Р – число ветвей в схеме; Р_Т – число ветвей с источником тока; q – число узлов):

-: Р-Р_Т-q-1

+: Р-Р_Т-q+1

-: P-P_Т+q+1

-: P+P_Т+q+1

I: {{40}}; К=А

S:Количество узлов в данной схеме составляет…

-: Пять

-: Четыре

+: Три

-: Семь

I: {{41}}; К=В

S: Если сопротивления R₁=100 Ом, R₂=20 Ом, R₃=200 Ом, то в ветвях будут наблюдаться следующие токи…

-: В R₂→max, в R₁→min

-: В R₁→max, в R₂→min

-: Во всех один и тот же ток

+: В R₂→max, в R₃→min +

I: {{42}}; К=С

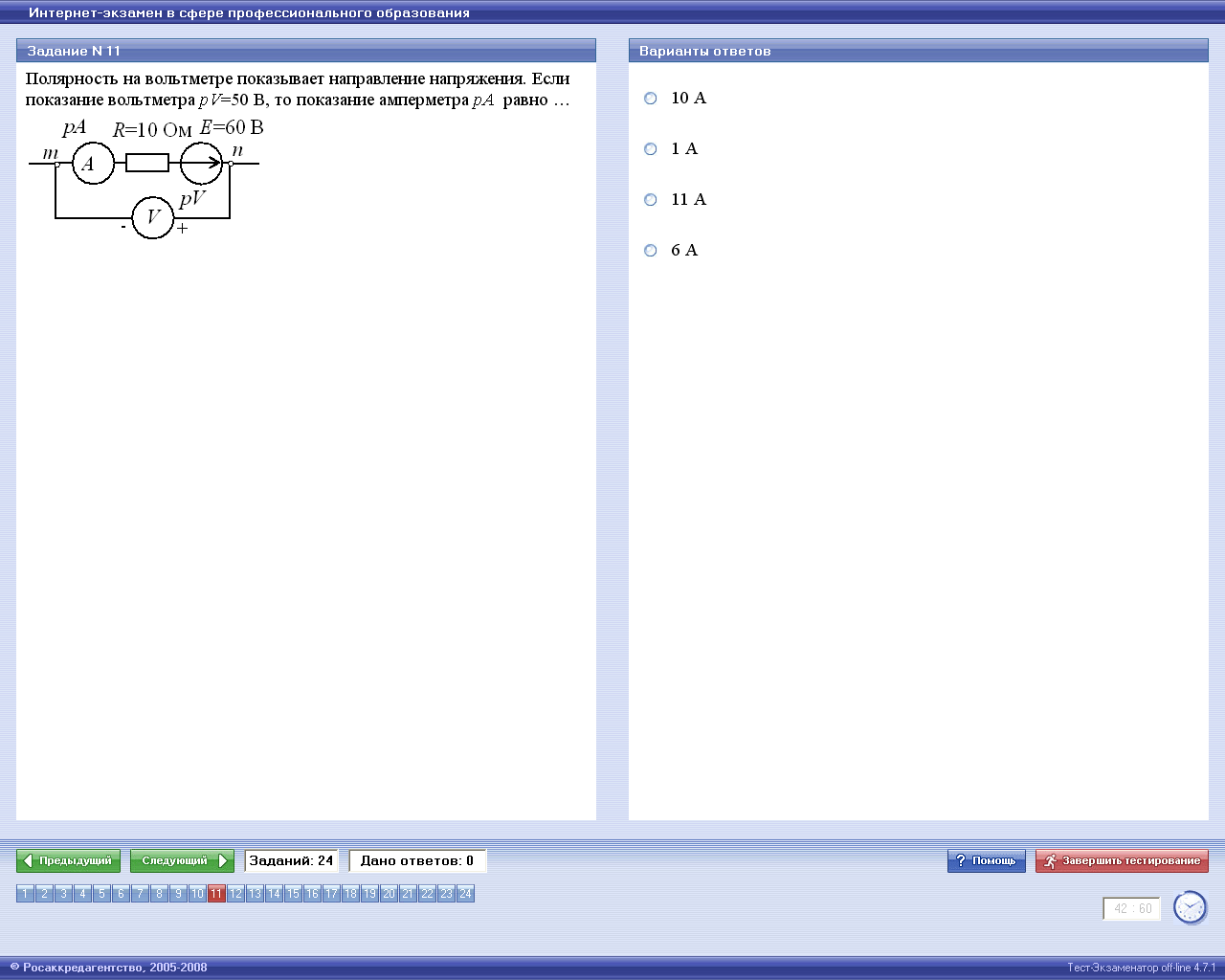

S:Полярность на вольтметре показывает направление напряжения. Если показание вольтметра pV=50 В, то показание амперметра pA равно…

-: 10 А

+: 1 А

-: 11 А

-: 6 А

I: {{43}}; К=В

S:Эквивалентное сопротивление цепи относительно источника ЭДС составит…

+: 3R+

-: 4R

-: R

-: 6R

I: {{44}}; К=А

Q: Выберите один вариант ответа:

S: Закон Ома графически выражается в виде ###

+: прямой, проходящей через начало координат

-: параболы

-: прямой параллельной горизонтальной оси

-: прямой параллельной вертикальной оси

I: {{45}}; К=В

S: Определить эквивалентное сопротивление цепи, если: R₁ = 10 Ом, R₂ = R₃ = 5 Ом, R₄ = R₅=10

-: R_экв = 20 Ом

-: R_экв = 5 Ом

+: R_экв = 10 Ом

-: R_экв =30Ом

I: {{46}}; К=В

S: При увеличении числа параллельных ветвей в цепи постоянного тока эквивалентная проводимость:

-: уменьшается

+: увеличивается

-: не изменяется

-: равна наибольшей из проводимостей ветвей

I: {{47}}; К=В

S: Определить показание вольтметра, если U = 50В, R₁=R₂ =20 Ом

-: 10 В

-: 30 В

-: 40 В

+: 50 В

I: {{48}}; К=В

S: Найти эквивалентную проводимость цепи, если R₁ = 4 Ом, R₂ = 2 Ом, R₃ = 3 Ом

+: g_экв ≈ 1,1 Cм

-: g_экв ≈ 9 Cм

-: g_экв ≈0,9 Cм

-: g_экв ≈ 2,7 Cм

I: {{49}}; К=В

S: Определить показание амперметра, если U = 50В, R₁=R₂ =20 Ом

+: 5 А

-: 10А

-: 20 А

-: 2,5 А

I: {{50}}; К=В

S: Определить показание амперметра, если U = 50В, R₁=R₂ =20 Ом

-: 5 А

-: 10А

-: 20 А

+: 2,5 А

I: {{51}}; К=А

S: Согласно закону Ома:

-:

+:

-:

-:

I: {{52}}; К=В

S: Определить сопротивления R₁ и R₂, если известно: R₁= R₂, U=50В, I = 1 А:

-: 20 Ом

-: 5 Ом

+: 100 Ом

-: 50Ом

I: {{53}}; К=А

S: Определить напряжения U_R1, U_R2, и U_R3 если известно: R₁= R₂= R₃, U=60В, I = 1 А:

-: U_R1=10В, U_R2=20В, U_R3=30В

-: U_R1=0В, U_R2=30В, U_R3=30В

-: U_R1= U_R2= U_R3=60В

+: U_R1= U_R2= U_R3=20В

I: {{54}}; К=В

S: Определить ток в цепи если известно: R₁= R₂= 20 Ом, R₃=30 Ом, U=70В:

-: 5 А

-: 10А

-: 2 А

+: 1 А

I: {{55}}; К=В

S: Определить показание вольтметра, если I₁ = 4 А, R₁=R₂ =20 Ом

-: 10 В

-: 30 В

+: 40 В

-: 50 В

I: {{56}}; К=В

S: Определить напряжения U_R1, U_R2, и U_R3 если известно: R₁=R, R₂=2R, R₃=3R, U=60В, I = 1 А:

+: U_R1=10В, U_R2=20В, U_R3=30В

-: U_R1=0В, U_R2=30В, U_R3=30В

-: U_R1= U_R2= U_R3=60В

-: U_R1= U_R2= U_R3=20В

I: {{57}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = R₂ = R₃ = R₄ = 1 Ом

-: R_экв = 1 Ом

+: R_экв = 0,5 Ом

-: R_экв = 0,75 Ом

-: R_экв =2 Ом

I: {{58}}; К=В

S: Если сопротивления всех резисторов R одинаковы и равны 6 Ом, то входное сопротивление схемы, изображенной на рисунке, равно ###

-: 36 Ом

+: 11 Ом

-: 12 Ом

-: 18 Ом

I: {{59}}; К=B

Q: Выберите один вариант ответа:

S: Если сопротивления всех резисторов одинаковый равны по 6 Ом, то эквивалентное сопротивление пассивной резистивной цепи, изображенной на рисунке, равно ###

-: 1,5 Ом

+: 2 ОМ

-: 6 Ом

-: 3 Ом

I: {{60}}; К=В

S: Если сопротивления R₁=100 Ом, R₂=20 Ом, R₃=200 Ом, то на резисторах будут наблюдаться следующие напряжения ###

-: на R₂ – max, на R₁ – min

-: на всех одно и то же напряжение

+: на R₃ – max, на R₂ – min

-: на R₁ – max, на R₂ – min

I: {{61}}; К=B

Q: Выберите один вариант ответа:

S: Эквивалентное сопротивление цепи относительно источника ЭДС составит ###

-: 2R

-: 6R

-: 10R Ом

+: 4R

I: {{62}}; К=B

Q: Выберите один вариант ответа:

S: Эквивалентное сопротивление участка цепи, состоящего из трех последовательно соединенных сопротивлений номиналом 1 Ом, 10 Ом, 1000 Ом, равно ###

-: 1000 Ом

+: 1011 Ом

-: 11 Ом

-: 1 Ом

I: {{63}}; К=B

Q: Выберите один вариант ответа:

S: Если напряжения на трех последовательно соединенных резисторах относятся как 1:2:4, то отношение сопротивлений резисторов ###

+: подобно отношению напряжений 1:2:4

-: равно 4:2:1

-: равно 1:4:2

-: равно 1:1/2:1/4

I: {{64}}; К=B

Q: Выберите один вариант ответа:

S: Если номинальный ток I = 100 А, тогда номинальное напряжение U источника напряжения с ЭДС Е = 230 В и внутренним сопротивлением R_ВТ = 0,1 Ом равно ###

-: 225 В

+: 220 В

-: 230 В

-: 200 В

I: {{65}}; К=В

S: Источники ЭДС работают в следующих режимах…

+: оба в генераторном режиме

-: оба в режиме потребления

-: Е₁ – потребитель, а Е₂ – генератор

-: Е₁ – генератор, а Е₂ – потребитель

I: {{66}}; К=В

S: Уравнение баланса мощностей представлено выражением…

-: Е₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃I₃²

+: Е₁I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₃I₃^{2 +}

-: -Е₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃I₃²

-: Е₁I₁ + E₃I₃ = R₁I₁² - R₂I₂² + R₃I₃²

I: {{67}}; К=В

S:Если сопротивления цепи заданы в Омах, а токи в ветвях составляют I₁=1 А, I₂=2 А, I₃=1 А, то потребляемая мощность имеет величину…

-: 20 Вт

-: 8 Вт

-: 2 Вт

+: 10 Вт

I: {{68}}; К=С

S:При известных величинах токов и сопротивлений, потребляемая мощность составит…

-: 2 Вт

+: 10 Вт

-: 20 Вт

-: 8 Вт

I: {{69}}; К=С

S:Выражение для мощности P₀, выражающейся на внутреннем сопротивлении источника R₀ имеет вид…

+:

-:

-:

-:

I: {{70}}; К=А

S: Мощность источника питания определяется формулой:

-:

+:

-:

-:

I: {{71}}; К=B

S: В цепи известны сопротивления резисторов R₁=20 Ом, R₂=30 Ом, ЭДС источника E=120 B и мощность Р=120 Вт всей цепи. Мощность Р₂ второго резистора будет равна ###

-: Р₂=80 Вт

-: Р₂=125 Вт

+: Р₂=30 Вт

-: Р₂=25 Вт

I: {{72}}; К=А

S: Выражение для мощности Р, выделяющейся в нагрузке с сопротивлением R, имеет вид ###

-: Р=IR

+: Р=I²R

-: Р=IR²

-: Р=I²R²

I: {{73}}; К=B

S: Эквивалентное сопротивление цепи будет равно:

-: R

-: 2R

-: 3R

+: 4R

I: {{74}}; К=А

Q: Выберите один вариант ответа:

S: Если пять резисторов с сопротивлениями R₁ = 100 Ом, R₂ = 10 Ом, R₃ = 20 Ом, R₄ = 500 Ом, R₅ = 100 Ом соединены последовательно, то ток будет ###

+: один и тот же

-: наибольшим в сопротивлении R₂

-: наибольшим в сопротивлении R₄

-: наибольшим в сопротивлениях R_1, R₅

I: {{75}}; К=B

Q: Выберите один вариант ответа:

S: В цепи известны сопротивления R₁ = 30 Ом, R₂ = 60 Ом, R₃ = 120 Ом и ток в первой ветви I₁ = 4 А. Тогда ток I и мощность Р цепи соответственно равны ###

-: I = 8 A; P = 960 Вт

-: I = 1 A; P = 540 Вт

+: I = 7 A; P = 840 Вт

-: I = 9 A; P = 810 Вт

I: {{76}}; К=A

Q: Выберите один вариант ответа:

S: Из представленных значений единицей мощности являются ###..

+: 20 МВт

-: 1 А

-: 30 Дж

-: 100 кВт·ч

I: {{77}}; К=С

S: Если статическое сопротивление нелинейного элемента при токе I₁=0,3А равно 10 Ом, то напряжение U₁ составит…

+: 3 В

-: 10,3 В

-: 33,33 В

-: 0,03 В

I: {{78}}; К=В

S: Если статическое сопротивление нелинейного элемента при напряжении U₁=20 В равно 5 Ом, то сила тока I₁ составит

-: 0,25 А

+: 4 А

-: 25 А

-: 100 А

I: {{79}}; К=В

S:При параллельном соединении нелинейных сопротивлений, заданных характеристиками R₁ и R₂, характеристика эквивалентного сопротивления R_Э пройдет…

-: Совпадет с кривой R₂

-: Пройдет выше характеристики R₁

-: Пройдет между ними

+: Пройдет ниже характеристики R₂

I: {{80}}; К=В

S:При последовательном соединении линейного и нелинейного сопротивлений с характеристиками а и б характеристика эквивалентного сопротивления…

-: Совпадет с кривой а

+: Пройдет выше характеристики а

-: Пройдет ниже характеристики б

-: Пройдет между ними

I: {{81}}; К=В

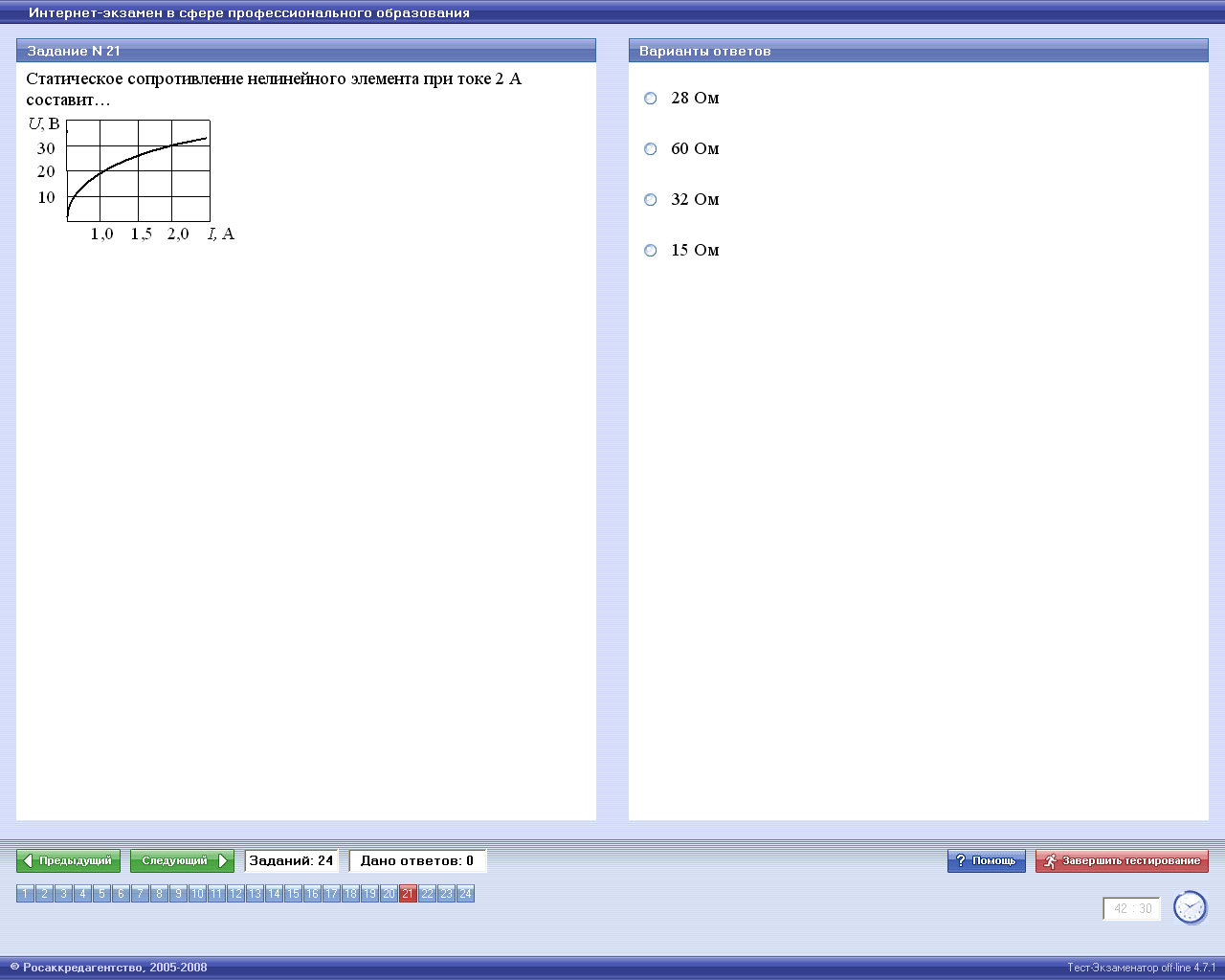

S:Статическое сопротивление нелинейного элемента при токе 2 А составит…

-: 28 Ом

-: 60 Ом

-: 32 Ом

+: 15 Ом

I: {{82}}; К=A

Q: Выберите один вариант ответа:

S: На рисунке представлены вольт-амперные характеристики приемников, из них нелинейных элементов - ###

+: а,б,г

-: б,в,г

-: все

-: а,б,в

I: {{83}}; К=B

Q: Выберите один вариант ответа:

S: При параллельном соединении заданы вольт-амперные характеристики нелинейных сопротивлений. При напряжении U = 20 В сила тока I составит ###

+: 4 А

-: 5 А

-: 3 А

-: 1 А

I: {{84}}; К=A

Q: Выберите один вариант ответа:

S: Если статическое сопротивление нелинейного элемента при напряжении U₁ = 150 В равно 30 Ом, то сила тока I₁ составит ###

-: 0,2 А

-: 4,5 А

+: 5 А

-: 180 А

I: {{85}}; К=В

S: При последовательном соединении заданы вольт-амперные характеристики нелинейных сопротивлений. При токе I=2А напряжение U составит ###

+: 40 В

-: 10 В

-: 30 В

-: 20 В

I: {{86}}; К=B

S: Статическое сопротивление нелинейного элемента в точке А определяется выражением ###

-:

-:

+:

-:

I: {{87}}; К=B

Q: Выберите один вариант ответа:

S: При заданной вольт-амперной характеристике статическое сопротивление нелинейного элемента в точке А составляет ###

-: 100 Ом

+: 10 Ом

-: 20 Ом

-: 30 Ом

I: {{88}}; К=A

Q: Выберите один вариант ответа:

S: Первый закон Кирхгофа формулируется следующим образом ###

-: алгебраическая сумма напряжений вдоль контура равна нулю

-: алгебраическая сумма падений напряжения в контуре равна алгебраической сумме ЭДС в том контуре

-: сила тока в цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению этой цепи

+: алгебраическая сумма токов ветвей, сходящихся в узле, равна нулю

I: {{89}}; К=B

Q: Выберите один вариант ответа:

S: При последовательном соединении нелинейных сопротивлений с характеристиками R₁ и R₂ характеристика эквивалентного сопротивления R₃ ###

-: совпадает с кривой R₂

-: пройдет ниже характеристики R₂

-: пройдет между ними

+: пройдет выше характеристики R₁

I: {{90}}; К=A

Q: Выберите один вариант ответа:

S: Симметричная вольт-амперная характеристика нелинейного элемента соответствует рисунку ###

-:

+:

-:

-:
