Проверка протокола rip
Настроить протокол RIPv2 просто. Но ошибки и несоответствия могут возникнуть в любой сети. Существует множество команд show, которые позволяют специалистам проверить конфигурацию RIP и устранить сбои функций RIP.
Команды show ip protocols и show ip route необходимы для проверки и устранения ошибок в любом протоколе маршрутизации.
Следующие команды специально предназначены для проверки и устранения ошибок протокола RIP:
show ip rip database: отображение всех маршрутов, полученных протоколом RIP;

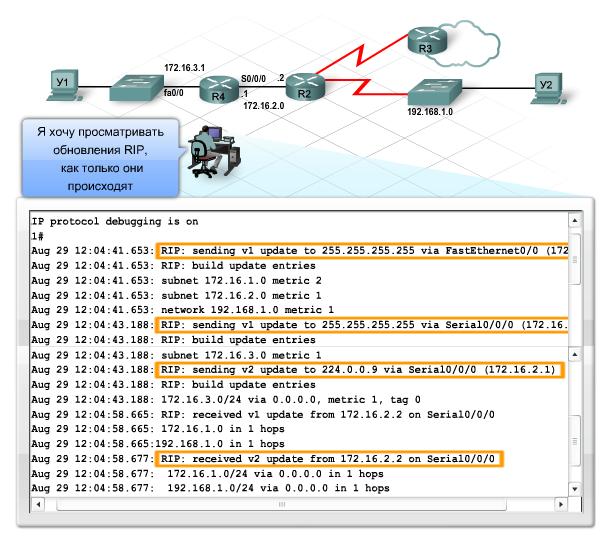

debug ip rip или debug ip rip {events}: отображение обновлений маршрутов RIP, отправляемых и получаемых в реальном времени.
В выходных данных этой команды отладки отображается адрес источника и интерфейс каждого из обновлений, а также версия и метрика.
Не следует использовать команды debug сверх необходимости. Отладка занимает пропускную способность и вычислительную мощность, что приводит к замедлению работы сети.
Команду ping можно использовать для проверки связи между конечными устройствами. С помощью команды show running-config удобно проверять правильность ввода всех команд.
Ограничения протокола RIP
Протокол маршрутизации на основе векторов расстояния прост в настройке и требует минимальное количество ресурсов маршрутизаторов для работы.
Однако упрощенная метрика числа переходов, используемая протоколом RIP, - это не самый точный способ определения оптимального пути в сложных сетях. Кроме того, из-за ограничения протокола RIP в 15 переходов дальние сети могут определяться как недостижимые.
Протокол RIP выполняет периодические обновления таблицы маршрутизации, занимая полосу пропускания, даже если изменений в сети не было. Маршрутизаторы должны принять и обработать эти обновления, чтобы определить, содержат ли они сведения об обновленных маршрутах.
Передаваемым от маршрутизатора к маршрутизатору обновлениям необходимо время, чтобы достичь всех областей сети. В результате маршрутизаторы могут располагать неточным представлением о сети. Из-за большого времени конвергенции могут образовываться петли маршрутизации, расходуя ценную пропускную способность.
Перечисленные свойства ограничивают применимость протокола маршрутизации RIP в корпоративной среде.
Задание Собрать схему представленную на рис 1
(предварительно удалив старые настойки)
рис 1
Итак, для нашей сети необходимо выполнить следующие настройки:
настроить рабочие станции в каждой подсети(самостоятельно);
настроить интерфейсы FEthernet на маршрутизаторах (самостоятельно);
настроить протокол маршрутизации RIP;
Когда интерфейсы настроены, выполняем включение протокола RIP, и указываем сети непосредственно подключенные!!! к маршрутизатору (для каждого маршрутизатора).
Маршрутизатор №0:
Router0#configure – режим конфигурирования маршрутизатора
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router0(config)#router rip
Router0(config-router)#network 100.0.0.0 – сеть подключенная к маршрутизатору
Router0(config-router)#network 110.0.0.0 – сеть подключенная к маршрутизатору
Router0(config-router)#^Z – выход из режима конфигурирования
Маршрутизатор №2,3 аналогично.
Теперь необходимо проверить работоспособность построенной и настроенной сети командой ping (для всех станций сети).
