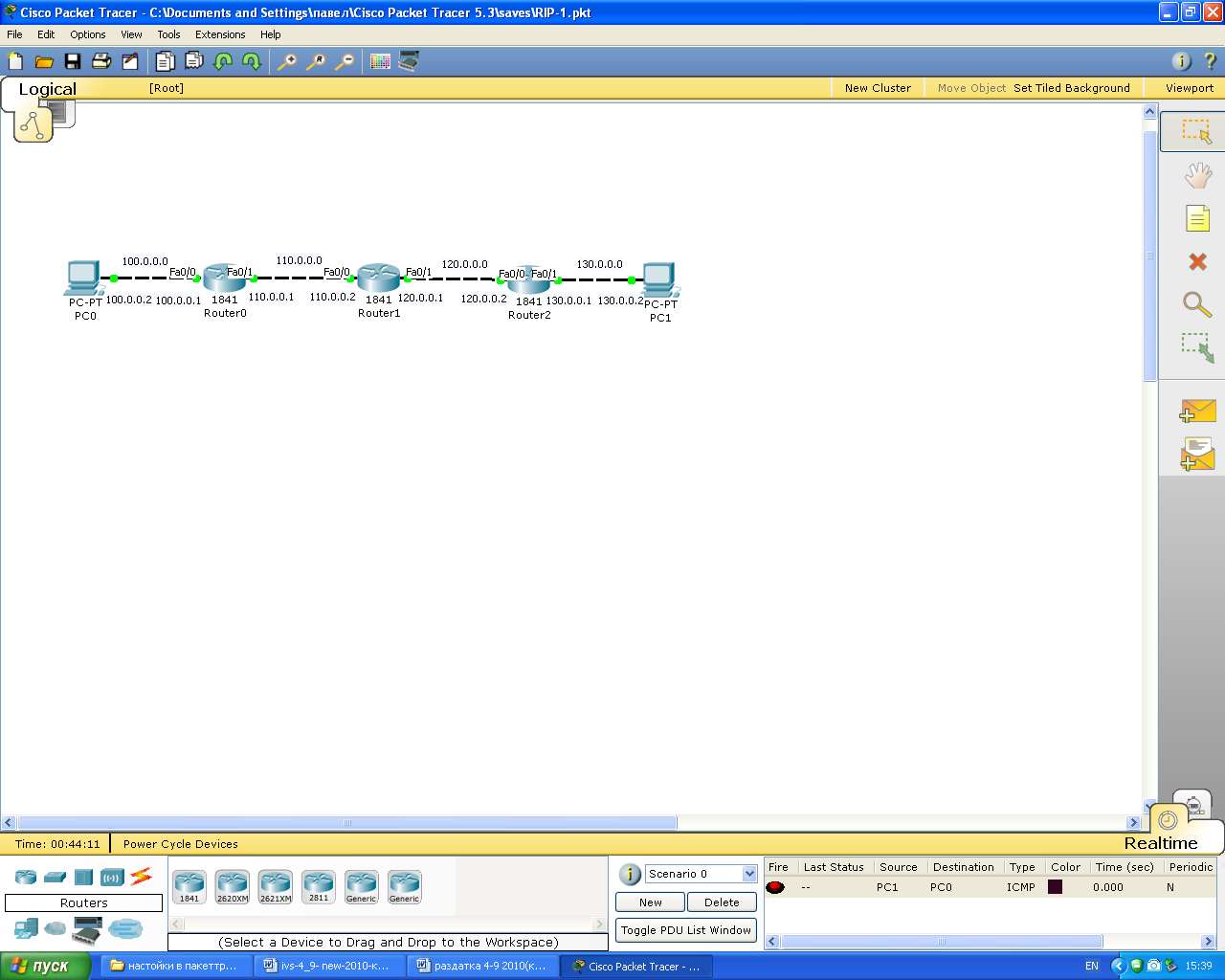

Задание Собрать схему представленную на рис 1
рис 1
Итак, для нашей сети необходимо выполнить следующие настройки:
настроить рабочие станции в каждой подсети (самостоятельно, не забудьте Default Gateway);
настроить интерфейсы FEthernet на маршрутизаторах;
настроить статическую маршрутизацию.
Настраиваем интерфейсы FE
Router>enable – переход в привилегированный режим
Router#configure terminal – в режим глобальной конфигурации (через терминал)
Enter configuration commands, one per line. End with CNTL/Z.
Теперь выбираем интерфейс и назначаем ему IP адрес и маску:
Router1(config)#interface FEthernet 0/0 – конфигурирование интерфейса
Router1(config-if)#ip address X.X.X.X Y.Y.Y.0 – установка адреса и маски
Router1(config-if)#no shutdown – включение интерфейса
Аналогично для остальных интерфесов этого и других маршрутизаторов (с соответствующими ip адресами).
Любая таблица маршрутизации автоматически заполняется сведениями о непосредственно подключенных сетях. Для направления пакетов во все объединенные сети таблица маршрутизации должна содержать информацию о местоположении и способе доступа к удаленным сетям.
К маршрутизатору R0 подключены напрямую!!!!! только сети 100.0.0.0 и 110.0.0.0. Чтобы маршрутизатор R0 мог перенаправлять пакеты во все сети, в таблице маршрутизации следует сконфигурировать сведения о них:
120.0.0.0
130.0.0.0
Ниже показан листинг с информацией о статических путях маршрутизатора R0 и содержимым таблицы маршрутизации после настройки устройства. Чтобы маршрутизатор R0 смог найти удаленную сеть, в таблице маршрутизации должен находиться элемент для описания этой сети, включающий маску и местоположение. Заметим, что все статические пути предполагают направление пакетов в сеть 110.0.0.0, которая является для маршрутизатора R0 следующим участком.
Настраиваем статическую маршрутизацию из RO в 120 и 130 сеть
Router0(Config)#ip route 120.0.0.0 255.255.0.0 110.0.0.2
Router0(Config)#ip route 130.0.0.0 255.255.0.0 110.0.0.2
После настройки маршрутизатора можно ввести команду show running config или show ip route для показа статических путей.
Запомните, что если нет пути в таблице маршрутизации, значит маршрутизатор не может взаимодействовать с установленным в таблице адресом следующего участка.
Router0#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
100.0.0.0/16 is subnetted, 1 subnets
C 100.0.0.0 is directly connected, FastEthernet0/0
110.0.0.0/16 is subnetted, 1 subnets
C 110.0.0.0 is directly connected, FastEthernet0/1
120.0.0.0/16 is subnetted, 1 subnets
S 120.0.0.0 [1/0] via 110.0.0.2
S 130.0.0.0/16 [1/0] via 110.0.0.2
Маршрутизатор R0 имеет всю информацию, необходимую для взаимодействия с другими удаленными сетями. Однако если маршрутизатор R1 не сконфигурирован на ту же самую информацию, то пакеты будут отбрасываться маршрутизатором R1.
Маршрутизатор R1 подключен к сетям 110.0.0.0 и 120.0.0.0. В нем необходимо конфигурировать следующие статические пути:
100.0.0.0
130.0.0.0
Конфигурация маршрутизатора R1:
R1(Config)#ip route 100.0.0.0 255.255.0.0 110.0.0.1
R1(Config)#ip route 130.0.0.0 255.255.0.0 120.0.0.2
Просмотрев таблицу маршрутизации, мы увидим, что маршрутизатор R1 теперь знает о том, как найти каждую сеть.
R1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
100.0.0.0/16 is subnetted, 1 subnets
S 100.0.0.0 [1/0] via 110.0.0.1
110.0.0.0/16 is subnetted, 1 subnets
C 110.0.0.0 is directly connected, FastEthernet0/0
120.0.0.0/16 is subnetted, 1 subnets
C 120.0.0.0 is directly connected, FastEthernet0/1
S 130.0.0.0/16 [1/0] via 120.0.0.2
Символ S в элементе таблицы маршрутизации означает, что установлен статический путь к сети. Административное расстояние равно 1(для статического маршрута), а количество участков к удаленной сети — 0.
Маршрутизатор R1 получил полную таблицу маршрутизации. Поскольку она согласована с таблицами других маршрутизаторов объединенной сети, R1 может взаимодействовать со всеми удаленными сетями R3.
Маршрутизатор R2 непосредственно подключен к сетям 120.0.0.0,
130.0. 0.0. Нужно добавить только два пути: 100.0.0.0 и 110.0.0.0.
R2(Config)#ip route 110.0.0.0 255.255.0.0 120.0.0.1
R2(Config)#ip route 100.0.0.0 255.255.0.0 120.0.0.1
Ниже показано содержимое таблицы маршрутизации устройства R2.
R2#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
100.0.0.0/16 is subnetted, 1 subnets
S 100.0.0.0 [1/0] via 120.0.0.1
110.0.0.0/16 is subnetted, 1 subnets
S 110.0.0.0 [1/0] via 120.0.0.1
120.0.0.0/16 is subnetted, 1 subnets
C 120.0.0.0 is directly connected, FastEthernet0/0
C 130.0.0.0/16 is directly connected, FastEthernet0/1
Маршрутизатор R2 показал сведения обо всех сетях объединенной сети и может взаимодействовать с маршрутизаторами, а также с удаленными сетями.
Теперь все маршрутизаторы имеют корректные таблицы, поэтому маршрутизаторы и хосты должны без проблем взаимодействовать друг с другом. Однако если добавить в объединенную сеть дополнительные пути или маршрутизаторы, придется вручную обновить таблицы маршрутизации на всех маршрутизаторах. Это допустимо в небольшой сети, но займет слишком много времени в крупной объединенной сети.
Проверка конфигурации
После настройки таблиц во всех маршрутизаторах нужно выполнить проверку. Лучше всего использовать программу Ping. Проверка по Ping связи между маршрутизаторами R0 и R2 позволит подтвердить работу сети от одного конца до другого.
Пример листинга Ping:
R0#ping 130. 0.0.1
Type escape sequence to abort.
(введите последовательность escape для выхода)
Sending 5, 100-byte ICMP Echos to 130.0.0.1, timeout is 2 seconds:
(отправлено 5 100-байтовых эхо-запросов ICMP к 130.0. 0. 1 , тайм-аут равен 2с)
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 64/66/68 ms
(уровень успешности 80% - 5 из пяти, времена "туда и обратно"
мин/среднее/мак = 64/66/68 мс)
Первый ответ отмечен точкой, поскольку во время первого запроса по Ping произошло ожидание запроса и ответа ARP. Как только протокол ARP нашел аппаратный адрес шлюза по умолчанию, преобразование IP в Ethernet стало выполняться через кэш ARP, причем запись сохранится в кэше в течение четырех часов. Все остальные подключения по IP к маршрутизаторам следующих участков уже не сопровождаются тайм-аутом, поскольку больше не выполняется широковещательная рассылка ARP.
С маршрутизатора R2 проверка по Ping к R0 позволит подтвердить успешное подключение по IP. Вывод в этом маршрутизаторе:
Проверка по Ping из конца в конец не выявила проблем, значит наша статическая конфигурация правильна!
Схему не удалять, а скопировать для следующего задания. !!!
