42. Несимметричный мультивибратор на основе оу.

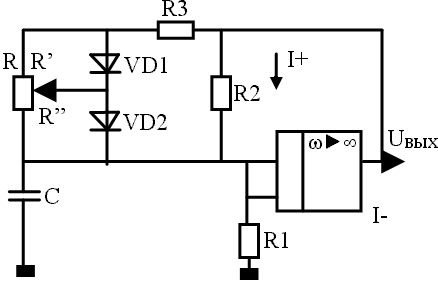

Он характеризуется тем, что длительность импульса не равна длительности паузы. Это достигается введением различных постоянных времени перезаряда во время импульса и паузы. Схема несимметричного мультивибратора и диаграмма его выходного напряжения имеет вид:

Различные постоянные времени получаются при введении неодинаковых по величине резисторов и, тогда при «+» полярностиU_ВЫХ открыт диод VD1 и постоянная времени равна , а при «-» полярности ток приводит диодVD2 и .U_ВЫХ при <имеет вид, приведенный на рис. е. Длительностиt_П и t_И вычисляются по уравнению (7) с подстановкой исоответственно, а частота по формуле:

. Регулировка скважности импульсов может осуществляться установкой переменного резистора вместо (на рис. д пунктиром). При этомt_И = const.

Дополнительный резистор R_Д необходим для ограничения выходного тока DA1 при = 0. Регулирование скважности при постоянной частоте импульсов может осуществляться по схеме(Ж):

+ =R

43. Одновибраторы на основе оу.

Одновибратором (ОВ) называется генератор импульсов прямоугольной формы с двумя состояниями, одно из которых неустойчивое, а другое – устойчивое.

Исходное состояние – устойчивое, в нем ОВ может находиться сколь угодно долго, поэтому его называют режимом ожидания, а ОВ еще и ждущим МВ (мультивибратором).

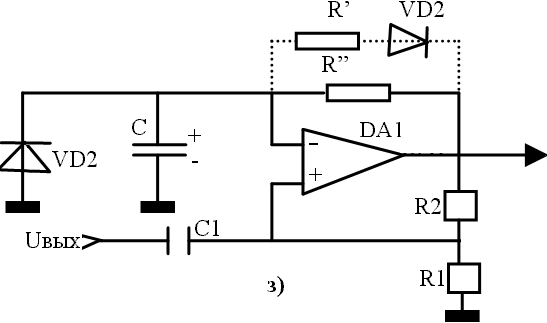

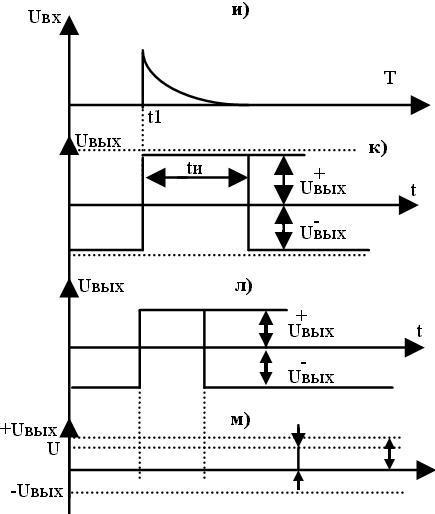

В неустойчивое состояние ОВ переходит при воздействии внешнего короткого запускающего импульса и находится в этом состоянии в течение длительности импульса t_И, определяющегося параметрами внешних навесных элементов (резисторов и конденсаторов), затем ОВ вновь переходит в устойчивое состояние. Наиболее распространенная схема ОВ и диаграммы его работы имеют вид:

Основой этой схемы служит схема по рис. а, который параллельно конденсатору С подключен к диоду VD1, за счет чего и создается ждущий режим работы. Для указанной на рис. з полярности подключения диода VD1 запускающий импульс должен быть «+» полярности.

В исходном состоянии напряжение на выходе ОУ равно – U_ВЫХ, поэтому:

.

А напряжение U_С равно падению напряжения на открытом диоде, т.е. U_С приблизительно равно 0.

При подаче в момент времени t₁ запускающего импульса «+» полярности, ОУ переводится в состояние с U_ВЫХ = U_ВЫХ⁺, в этом случае , а конденсатор С начинает заряжаться через резисторR с полярностью, уже указанной на рис. з.

Напряжение U_С асимптотически стремится к величине U_ВЫХ⁺, но при малейшем повышении им напряжения U_R1 схема переходит в устойчивое состояние с напряжением на выходе ОУ U_ВЫХ = - U_ВЫХ^-. Под воздействием этого напряжения конденсатор С разряжается до нуля в интервале времени [t₂ , t₃ ], называемым временем восстановления t_В в исходное состояние. В течение длительности t_И напряжение U_С изменяется по формуле:

(12), где .

В момент времени t₂, т.е. по окончании импульса, , откуда находим длительность импульса:

(13)

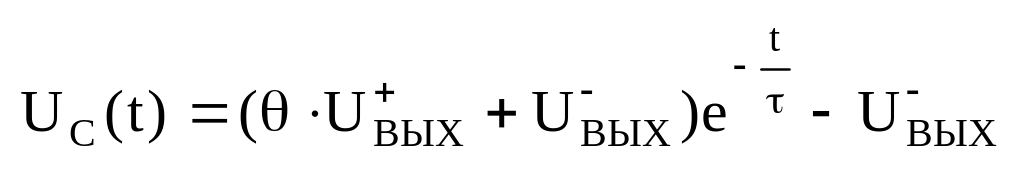

В течение интервала [t₂, t₃] U_С изменяется по формуле (2), где , а, откуда:

(14).

В момент времени t₃, U_С(t₃) = 0, откуда:

(15).

При U_ВЫХ⁺ = U_ВЫХ^- , получим:

(16)

Сравним формулы (13) и (16), в них:

Для сокращения t_B параллельно резистору R вводят цепочку VD2 и в этом случае (разряда):или вводят транзистор, параллельно конденсатору С вместо диодаVD1.
