5.2.1. Вписывание гэс и гаэс
Участие ГЭС в покрытии нагрузки зимних рабочих суток определяют исходя из заданной гарантированной среднемесячной мощности ГЭС и суточного ресурса энергии. Участие ГЭС должно обеспечить максимальное снижение потребной мощности ТЭС. Участие ГЭС в покрытии нагрузки во все часы не должно быть меньше заданной (зона 8 на рис. 32).
В другие сутки участие ГЭС определяется главным образом условиями полного использования суточного ресурса энергии и максимального выравнивания нагрузки ТЭС.
Для
вписывания ГЭС определяют
и
.
=
-
-
,
=
,
где
- коэффициент недельного регулирования
(
=1,0
– 1,2). Он учитывает неравномерность
недельного режима электропотребления
и регулировочные возможности водохранилища.
и
используют для определения зоны работы
ГЭС в графике нагрузки. Для приближённого
расчёта определение зоны основано на
построении интегральной кривой нагрузки
(ИКН)
(рис. 32). Суточный график разбивают на
зоны с постоянным шагом
,
начиная от
графика нагрузки. Подсчитывают площадь
участка графика
,
заключённого между уровнем
и текущим значением мощности
На графике ИКН
откладывают очередную точку с координатами
и
.
Используя и , строят прямоугольный треугольник, катетами которого являются указанные величины. Необходимо расположить треугольник так, чтобы катеты были параллельны осям и вершины треугольника опирались на ИКН. Зона суточного графика, в которой нагрузку покрывает ГЭС (зона 7 на рис. 32), определяют проектированием координат вершин треугольника на суточный график нагрузки.
В некоторых случаях
не удаётся корректно расположить
треугольник ГЭС на ИКН. Такие ситуации
встречаются при значительной пиковой
мощности
и достаточно равномерном графике
нагрузки (ИКН имеет малую крутизну) или
при малом энергоресурсе
.
В этом случае часть мощности ГЭС не
используется. Необходимо полностью
использовать возможности ГЭС по выработке
электроэнергии, но мощность ГЭС будет
уменьшена до величины
.

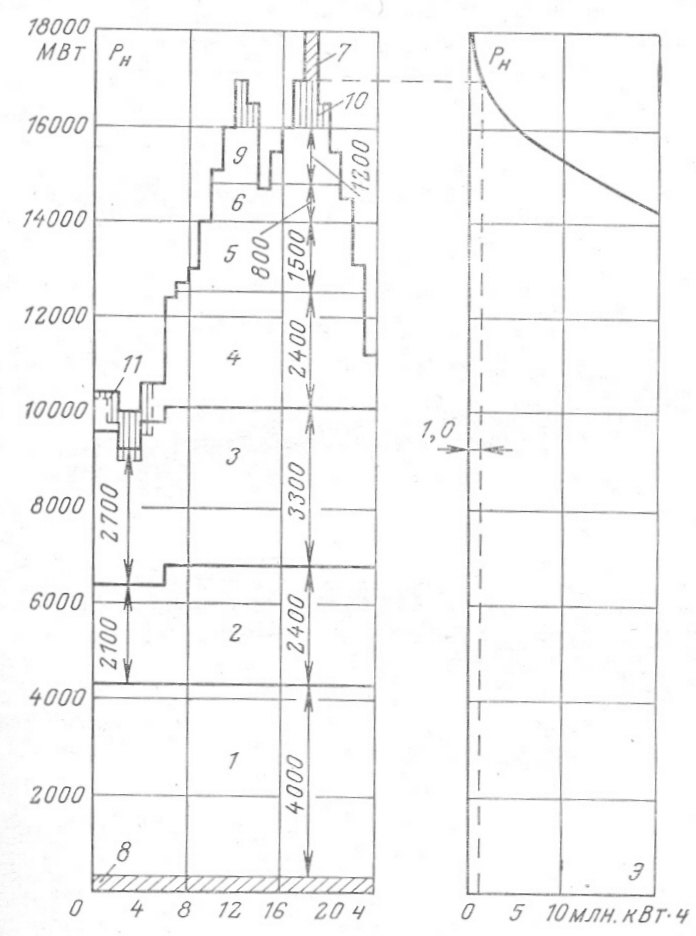

Рис. 32. Вписывание ГЭС и ГАЭС с использованием ИКН
Если в ЭЭС имеется несколько ГЭС, то их вписывают в график в порядке возрастания числа часов использования располагаемой мощности ГЭС
.
Вписывание ГАЭС в суточный график нагрузки при работе в турбинном режиме аналогично вписыванию ГЭС. Суточная выработка энергии ГАЭС определяется с учётом потребления ГАЭС в насосном режиме.
,
где
- к.п.д. ГАЭС (
0,7).
Потребление ГАЭС в насосном режиме равно
,
где
- проектная располагаемая мощность
ГАЭС;
- число часов работы в турбинном режиме
(4 – 6 час).
Суточный
график нагрузки корректируют в часы
ночного провала, увеличивая нагрузку
таким образом, чтобы дополнительная
площадь графика была равна
(зона 11 на рис. 32).
Вписывание ГАЭС осложняется тем, что выработка электроэнергии в ЭЭС расходуется в насосном режиме. Экономию затрат на ТЭС при работе ГАЭС в турбинном режиме нужно сопоставлять с дополнительными затратами на ТЭС при работе ГАЭС в насосном режиме. В ряде случаев целесообразно недоиспользование мощности ГАЭС и снижение выработки электроэнергии ГАЭС.
