4.2. Резервы мощности в концентрированной ээс
Надёжность функционирования ЭЭС обеспечивается путём создания в них необходимого резерва мощности. Резерв мощности – разность между располагаемой мощностью электростанций ЭЭС и максимальной нагрузкой ЭЭС. При проектировании развития ЭЭС выделяют следующие составляющие резерва:
- ремонтный резерв, предназначенный для возмещения мощности выводимого в плановый (средний, текущий и капитальный) ремонт оборудования электростанций;
- оперативный резерв мощности, необходимый для компенсации аварийного снижения мощности электростанций вследствие отказов оборудования и случайных превышений нагрузки над расчетными значениями;
- стратегический резерв, предназначенный для компенсации нарушений баланса мощности из-за непредвиденных отклонений его составляющих от прогноза с учетом инерционности энергетического строительства.
Величина оперативного резерва должна обеспечить нормированную надежность покрытия нагрузки, характеризующуюся обобщенным показателем - вероятностью бездефицитной работы энергосистем (индексом надежности).
Если в ЭЭС пропускные способности связей ( и их число) между узлами не ограничивает возможностей взаиморезервирования, то такие системы считают концентрированными. В концентрированной ЭЭС нарушения электроснабжения связаны только с отказами генерирующего оборудования и колебаниями суммарной нагрузки.
Расчёт ремонтного резерва.
Резерв для проведения текущих ремонтов в период максимальных нагрузок определяется по выражению
,
где Nуст j - установленная мощность электростанции j-ого типа;
k - число типов электростанций;
- норматив текущего ремонта электростанции
j
-ого типа, %.
Резерв текущего ремонта не требуется для ГЭС и ТЭС с поперечными связями, имеющими резервные котлы. Их ремонтируют в периоды снижения нагрузки.
Таблица. – Нормативы текущего ремонта
Тип электростанции |
, % |
ТЭС с поперечными связями |
2,0 |
ТЭЦ с агрегатами 100 – 175 МВт |
3,5 – 4,5 |
КЭС с блоками |
|
100 – 300 МВт |
4,0 – 5,0 |
500 – 1200 МВт |
5,5 – 6,5 |
АЭС |
4,0 – 6,0 |
ГТЭС |
2,0 |
Резерв для капитальных ремонтов в период максимальной нагрузки определяется на основе нормативов длительности ремонтов оборудования и анализе годового графика месячных максимумов. Среднегодовая длительность ремонта определяется с учётом частоты ремонтов (капитальных – 1 раз в 2 – 5 лет и средних ремонтов 1 раз в промежутке между капитальными ремонтами).
Таблица. – Нормативы капитального ремонта для расчёта резерва
Тип электростанции |
Среднегодовой ремонт
|
ГЭС |
0,5 |
ТЭС с поперечными связями |
0,33 |
КЭС с блоками |
|
150 – 200 МВт |
0,53 |
300 МВт |
0,66 |
500 – 800 МВт |
0,73 |
1200 МВт |
0,86 |
АЭС |
1,5 |
ГТЭС |
0,5 |
Резерв для капитальных ремонтов определяют путём сопоставления площади провала годового графика месячных максимумов и ремонтной площадки, необходимой для капитальных ремонтов агрегатов всех типов.
,
где tкр j – норматив простоя в капремонте;
Sпр - площадь провала графика месячных максимумов нагрузки ЭЭС, МВт•мес;
Kпр - коэффициент использования площади провала (0,90 – 0,95).
Площадь
провала графика нагрузки ЭЭС определяется
как сумма разностей между условной
располагаемой мощностью ЭЭС и ее
максимальной нагрузкой за каждый месяц
m
(рис.
20). Расчёт максимальной нагрузки m-го
месяца
описан
в главе 2.
-
Рис. 20. Определение провала в графике месячных
максимумов нагрузки:
1 – условная располагаемая мощность;
2 – месячные максимумы нагрузки.
Площадь
провала годового графика в летние месяцы
(m=
5,6,7,8,9) уменьшается за счет сезонного
снижения располагаемой мощности ГАЭС
(30-40% от установленной мощности), ГТУ
(25% от установленной мощности). Для этого
уменьшают в N
m,
на указанную
величину
сезонного снижения мощности электростанций
в летние месяцы.
Условная располагаемая мощность определяется прямой, соединяющей максимумы нагрузки января и декабря.
,
где с и d коэффициенты.
Для определения коэффициентов с и d необходимо решить систему уравнений
,
где Nm=1, Nm=12 - соответственно максимальные нагрузки января и декабря.
Расчёт оперативного резерва.
Обосновывается
экономически путём сопоставления
ущербов от вероятного недоотпуска
электроэнергии в дефицитных ситуациях
с затратами на создание оперативного
резерва мощности. События, вызывающие
появление дефицита имеют случайный
характер. Недоотпуск электроэнергии
определяют методами теории вероятностей.
Вычисляют математическое ожидание
недоотпуска электроэнергии
за год. Ущерб от недоотпуска пропорционален
и удельному ущербу от недоотпуска
руб/кВт·ч
.
Оптимальный оперативный резерв соответствует минимуму затрат с учётом ущерба
,
где
- удельные капиталовложения в резерв
мощности, руб/кВт·ч.
Из условия
минимума затрат
получим
.
Откуда
.
Это условие экономичности установки последнего резервного агрегата.
Изменение
недоотпуска электроэнергии
при небольшом изменении резерва
можно выразить через интегральную
вероятность бездефицитной работы
за период
.
Откуда
получим
и
.
Принимая =8760 ч. получим выражение для определения оптимального уровня надёжности в концентрированной системе
.
При
существовавших соотношениях между
и
.
Для
приближённого определения оперативного
резерва используют раздельное вычисление
аварийного
и нагрузочного
резервов. Аварийный резерв определяют
по обобщённым характеристикам удельного
аварийного резерва
.
Эти характеристики получены обобщением
результатов расчётов
на ЭВМ при
с учётом влияния конфигурации графика
нагрузки на величину резерва. Удельная
единичная мощность агрегата равна
,
где
- единичная мощность
-го
агрегата;
- максимум нагрузки ЭЭС.
Значение
%
находят по графикам (рис. 21) в зависимости
от
и вероятности отказа
-го
агрегата
.
Таблица. – Аварийность агрегатов электростанций
Кол-во лет с момента выпуска серийных агрегатов |
ГЭС |
ТЭС с поперечными связями |
Блоки КЭС, МВт |
Блоки АЭС, МВт |
|||||
150 – 200 |
250 – 300 |
500 |
800 |
1200 |
440 |
1000 |
|||
1 |
0,005 |
0,02 |
0,065 |
0,09 |
0,12 |
0,125 |
0,13 |
0,09 |
0,125 |
5 и более |
0,005 |
0,02 |
0,045 |
0,055 |
0,07 |
0,075 |
0,085 |
0,055 |
0,075 |
Аварийный резерв в системе равен
,
где
- число агрегатов
-го
типа;
-
число групп агрегатов.

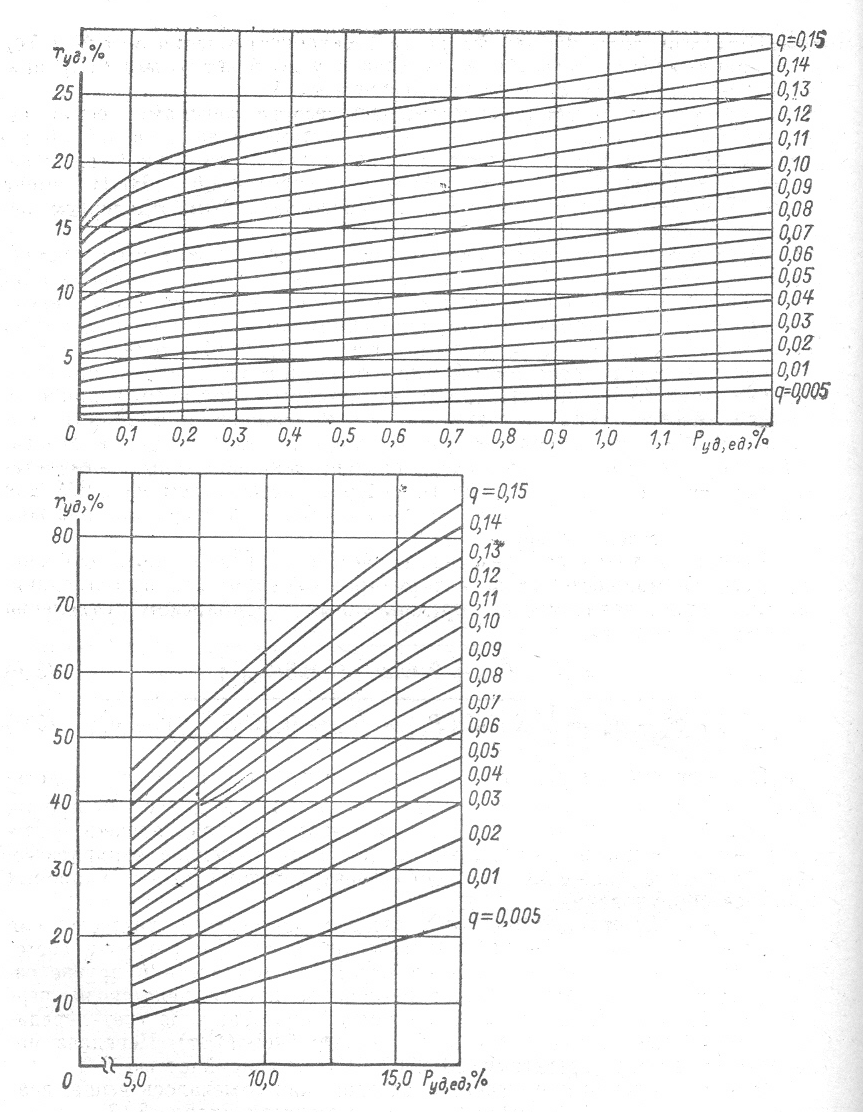

Рис. 21. Характеристики удельного аварийного резерва
Приближённую величину оперативного резерва определяют по формулам:
,
,
где
- математическое ожидание мощности,
находящейся в аварийном простое
;
- среднеквадратичное отклонение нагрузки
от планового значения
.
Общий резерв мощности равен
,
где
- стратегический резерв, равный
от максимума нагрузки.
