Деформационные швы - соотнести с написанным сверху

Здания большой протяженности подвержены деформациям под влиянием колебаний температуры наружного воздуха в течение года, неравномерных осадок грунта основания, сейсмических явлений и других причин. Во всех этих случаях в стенах, перекрытиях, покрытиях и других частях здания могут появиться трещины, резко снижающие прочность и эксплуатационные качества здания. Для предупреждения появления трещин в несущих и ограждающих конструкциях предусматривают деформационные швы, разрезающие здание на отсеки. В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.

Температурные швы делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами принимают в зависимости от материала стен и расчетной зимней температуры района строительства.

Отдельные части здания могут быть разной этажности. В этом случае грунты основания, расположенные непосредственно под различными частями здания, будут воспринимать разные нагрузки. Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в составе и структуре основания в пределах площади застройки здания. Тогда в зданиях значительной протяженности даже при одинаковой этажности могут появиться осадочные трещины. Во избежание появления опасных деформаций в зданиях устраивают осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.

Если в одном здании необходимо использовать деформационные швы разных видов, их по возможности совмещают в виде так называемых температурно-осадочных швов.

Антисейсмические швы применяются в зданиях, строящихся в районах, подверженных землетрясениям. Они разрезают здание на отсеки, которые в конструктивном отношении должны представлять собой самостоятельные устойчивые объемы. По линиям антисейсмических швов располагают двойные стены или двойные ряды несущих стоек, входящих в систему несущего остова соответствующего отсека.

Усадочные швы делают в стенах, возводимых из монолитного бетона различных видов. Монолитные стены при твердении бетона уменьшаются в объеме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе твердения монолитных стен ширина усадочных швов увеличивается; по окончании усадки стен швы наглухо заделывают.

12. Приямки и спуски в подвал

Подвал – подземный объем, образованный подземным этажом. Подвальным называется этаж, заглубленный ниже поверхности земли более чем на ½ высоты помещения.

Наружные стены подземной части подвалов обычно выполняют из тех же материалов, что и фундаменты бесподвальных зданий. Они должны обладать достаточной устойчивостью против горизонтального давления грунта, а при отапливаемых подвалах – и надлежащими теплозащитными качествами. Т.е. при наличии в здании подвала (или техподполья или цокольного этажа) фундаменты становятся еще и ограждающими конструкциями.

Подвальные этажи должны быть защищены от грунтовой сырости, а иногда и грунтовых вод в случае расположения их уровня в зоне подвала. Конструкцию гидроизоляции выбирают в зависимости от характера грунтов основания, типа фундаментов, допустимой сырости в подвале и превышения уровня грунтовых вод над отметкой пола подвала. В связи с этим гидроизоляцию проектируют одновременно с проектирование фундамента.

Подвальные этажи освещаются окнами с устройством перед ними заглубленных в грунт световых приямков. Стенки приямков выполняют из сборных железобетонных элементов или кирпича. Днище делается бетонным с уклоном к выпускным отверстиям для стока воды. Приямки сверху закрываются стальными решетками (рис.39а).

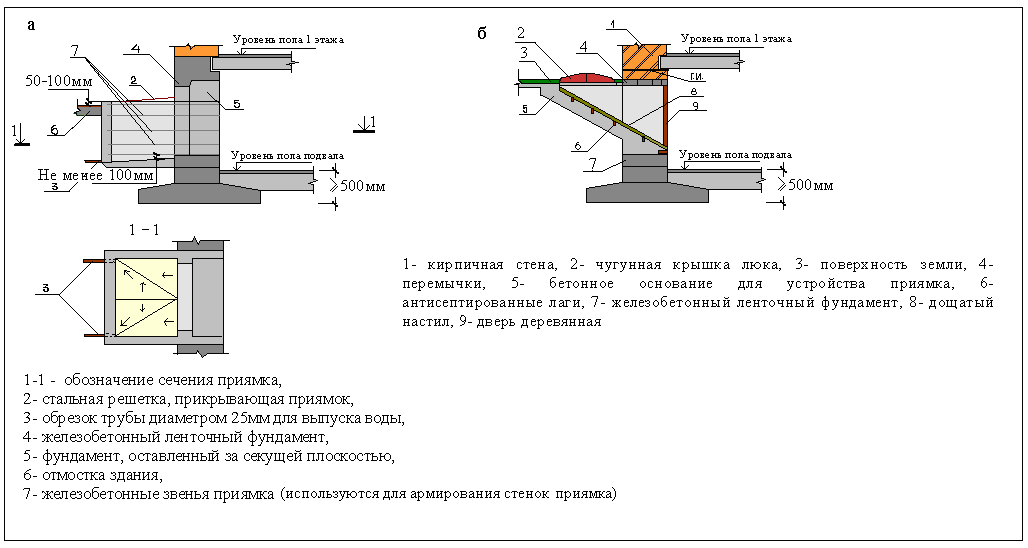

Рис.39 Устройство внешних приямков

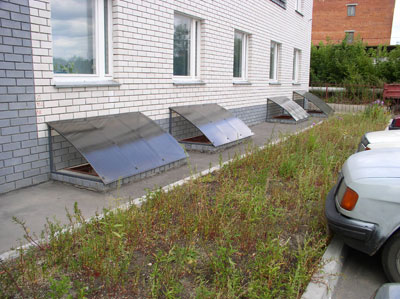

рис…. Световой приямок

Наружные сходы в подвал решаются в виде одномаршевых лестниц, расположенных в приямках, примыкающих к наружным стенам здания и огражденных подпорными стенками. Ступени этих лестниц укладываются на грунт по бетонной подготовке. В зависимости от климатических условий над приямком или возводят пристройку со стенами, крышей и входной дверью, или же ограничиваются устройством зонта (навеса) и низкой бортовой стенкой.

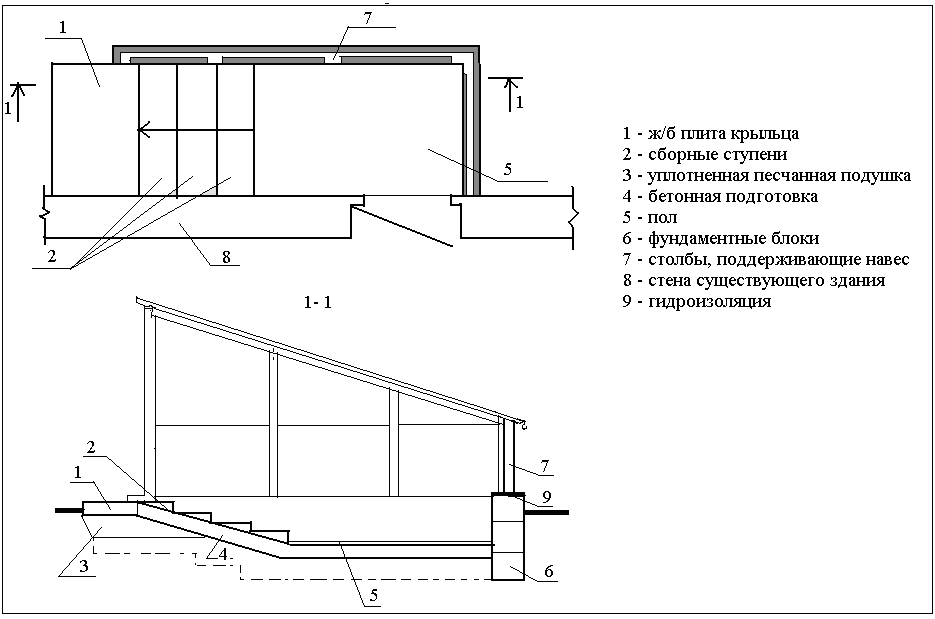

Рис.40 Вариант решения входа в подвал

При необходимости спуска в подвал тяжелых элементов (или загрузки, например, топлива при расположении в нем котельных) устраивают наклонные бетонные приямки, закрываемые крышками чугунными или металлическими.
