6ОПитання для самоконтролю
6.1оВкажіть особливості виконання газліфтних устано-вок.
6.2оЯкий критерій визначення довжини газліфтного підйомника?
6.3оВ чому суть розрахунку газліфтних клапанів?
6.4оЧим визначається необхідність встановлення газліфтних клапанів?
7ОПерелік посилань
7.1оНефтепромысловое оборудование. Справочник. Под редакцией Е.И. Бухаленко. - М.: Недра, 1990. –559с.
7.2оЧичеров Л.Г. Нефтепромысловые машины и механизмы. - М.: Недра, 1983. -342 с.
7.3оДовідник з нафтогазової справи / За заг. ред. докторів наук В.С.Бойка, Р.М.Кондрата, Р.С.Яремійчука. - К.: Львів, 1996. – 620с.
7.4оИвановский В.Н., Дарищев В.И., Сабиров А.А., Каштанов В.С., Пекин С.С. Оборудование для добычи нефти и газа: В 2 ч. – М: ГПУ Изд-во “Нефть и газ” РГУ нефти и газа им. И.М. Губкина, 2002. – Ч. 1 – 768 с.
7.5 Справочное руководство по газліфтному способу эксплуатации скважин/ Ю.В. Зайцев, Р.А. Максутов, О.В. Чубанов и др.. –М.: Недра, 1984. – 256 с.
Варіант |
Глибина свердловини Н, м |
Діаметр свердловини D, мм |
Густина рідини ρр, кг/м3 |
Робочий тиск в пусковій лінії біля устя свердловини Рр, МПа |
Пластовий тиск Рпл, МПа |
Абсолютний тиск на усті Рбуф, МПа |
Максимально допустима депресія ΔР, МПа |
Статичний рівень від гирла hcт, м |
Коефіцієнт продуктивності К, м3/(МПадобу) |
Газовий фактор свердловини G0, м3/м3 |
Коефіцієнт розчинності газу в нафті α, м3/(м3МПа) |
Втрати напору на рух газу від компре-сора до башмака НКТ Рвтр, МПа |
1 |
1600 |
168 |
830 |
4,0 |
4,0 |
0,12 |
1,2 |
600 |
80 |
20 |
4,0 |
1,1 |
2 |
1800 |
168 |
900 |
4,6 |
4,5 |
0,14 |
1,3 |
800 |
83 |
24 |
4,5 |
1,2 |
3 |
2000 |
168 |
900 |
5,0 |
5,0 |
0,16 |
1,4 |
900 |
85 |
28 |
5,0 |
1,3 |
4 |
2200 |
168 |
850 |
4,8 |
5,5 |
0,18 |
1,6 |
900 |
87 |
25 |
4,0 |
1,4 |
5 |
2500 |
168 |
820 |
4,7 |
6,0 |
0,2 |
1,7 |
1000 |
92 |
22 |
4,5 |
1,5 |
6 |
1800 |
168 |
900 |
4,6 |
6,6 |
0,12 |
1,2 |
800 |
89 |
27 |
5,0 |
1,6 |
7 |
1667 |
146 |
900 |
2,7 |
5,2 |
0,15 |
1,5 |
600 |
89 |
27 |
4,0 |
1,7 |
8 |
1530 |
146 |
954 |
2,2 |
6,0 |
0,14 |
1,8 |
600 |
85 |
25 |
4,5 |
1,8 |
9 |
1950 |
146 |
960 |
2,3 |
4,3 |
0,2 |
1,7 |
800 |
88 |
26 |
5,0 |
1,9 |
10 |
1650 |
146 |
898 |
2,74 |
4,5 |
0,12 |
1,3 |
850 |
80 |
23 |
4,0 |
2,0 |
11 |
1280 |
146 |
930 |
2,5 |
5,0 |
0,18 |
1,2 |
550 |
87 |
22 |
4,5 |
1,1 |
12 |
1300 |
168 |
800 |
3,0 |
4,0 |
0,12 |
1,3 |
500 |
81 |
20 |
5,0 |
1,2 |
13 |
1400 |
146 |
805 |
3,2 |
4,2 |
0,13 |
1,4 |
580 |
82 |
21 |
4,0 |
1,3 |
14 |
1500 |
168 |
810 |
3,3 |
4,4 |
0,14 |
1,5 |
620 |
83 |
22 |
4,5 |
1,4 |
15 |
1600 |
146 |
815 |
3,5 |
4,6 |
0,15 |
1,6 |
750 |
84 |
23 |
5,0 |
1,5 |
16 |
1700 |
168 |
820 |
3,7 |
4,8 |
0,16 |
1,7 |
810 |
85 |
24 |
4,0 |
1,6 |
17 |
1800 |
146 |
825 |
3,9 |
5,0 |
0,17 |
1,8 |
800 |
86 |
25 |
4,5 |
1,7 |
18 |
1900 |
168 |
830 |
4,1 |
5,2 |
0,18 |
1,9 |
850 |
87 |
26 |
5,0 |
1,8 |
19 |
2000 |
146 |
835 |
4,3 |
5,4 |
0,19 |
2,0 |
900 |
88 |
27 |
4,0 |
1,9 |
20 |
2100 |
168 |
840 |
4,5 |
5,6 |
0,2 |
1,2 |
960 |
89 |
28 |
4,5 |
2,0 |
21 |
2200 |
146 |
845 |
4,7 |
5,8 |
0,21 |
1,3 |
1005 |
90 |
29 |
5,0 |
1,1 |
22 |
2300 |
168 |
850 |
4,9 |
6,0 |
0,2 |
1,4 |
980 |
91 |
30 |
4,0 |
1,2 |
23 |
2400 |
146 |
855 |
5,1 |
6,2 |
0,19 |
1,5 |
950 |
92 |
25 |
4,5 |
1,3 |
24 |
2500 |
168 |
860 |
4,6 |
6,4 |
0,18 |
1,6 |
1010 |
89 |
28 |
5,0 |
1,4 |
25 |
2600 |
146 |
865 |
4,7 |
6,6 |
0,17 |
1,7 |
1050 |
87 |
23 |
4,0 |
1,5 |
Таблиця 2.1 – Вихідні дані до практичного заняття
Таблиця 2.2 – Технічна характеристика установок
Шифр газліфтних установок |
ЛН-60Б-21 |
ЛН-73Б-21 |
ЛН-73Б-35 |
ЛН-89Б-21 |
ЛН-89Б-35 |
ЛН-73Б-60Б- 35 |
ЛН-89Б-73Б-35 |
ЛНТ-73Б-35 |
ЛНП-60Б-21 |
ЛНП-60Б-35 |
ЛНП-73Б-21 |
ЛНП-73Б-35 |
Умовний діаметр НКТ, мм |
60 |
73 |
73 |
89 |
89 |
73×60 |
89×73 |
73 |
60 |
60 |
73 |
73 |
Умовний діаметр експлуатацій-ної колони, мм |
146; 168 |
146; 168 |
146; 168; 168×140 |
168 |
168 |
168×140 |
168×140 |
146; 168 |
140; 146; 168 |
140; 146; 168 |
146; 168 |
146; 168 |
Робочий тиск, МПа |
21 |
21 |
35 |
21 |
35 |
35 |
35 |
35 |
21 |
35 |
21 |
35 |
Температура свердловин-ного середовища, °С |
100 |
100 |
100; 120 |
100 |
100 |
120 |
120 |
373 |
- |
- |
- |
- |
Глибина спуску, м |
2500 |
2500 |
3500 |
2500 |
3500 |
500 |
500 |
3500 |
2200 |
2200 |
2500 |
2500 |
Діаметр пакера, мм |
118; 122; 136; 140; 145 |
118; 122; 136; 140; 145 |
112; 118; 122; 136; 140; 145 |
136; 140; 145 |
136; 140; 145 |
112; 118; 122 |
112; 118; 122 |
97; 117 |
112; 118; 122; 136; 140; 145 |
112; 118; 122; 136; 140; 145 |
122; 136; 140; 145; 148 |
118; 122; 136; 140; 145 |
Таблиця 2.3 – Технічна характеристика газліфтних клапанів
Параметр |
Г-20 |
Г-20Р |
Г-25 |
Г-25Р |
1Г-25 |
1Г-25Р |
Г-38 |
Г-38Р |
Умовний зовніш-ній діаметр, мм |
20 |
20 |
25 |
25 |
25 |
25 |
38 |
38 |
Робочий тиск, МПа |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
Діаметр прохідного отвору сідла, мм |
5,0 |
5,0 6,5 |
5,0 6,5 8,0 |
5,0 6,5 |
5,0 6,5 8,0 |
5,0 6,5 |
5,0 6,5 8,0 9,5 12,5 |
5,0 6,5 8,0 |
Робочий хід сильфона на стиск, мм |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
Діапазон тисків заряджання сильфона, МПа |
2-7 |
2-7 |
2-7 |
2-7 |
2-7 |
2-7 |
2-7 |
2-7 |
Габаритні розміри, мм: діаметр довжина |
32,0 610 |
32,0 610 |
29,0 485 |
29,0 485 |
32,0 485 |
32,0 485 |
40,5 540 |
40,5 550 |
Маса, кг |
1,5 |
1,5 |
1,2 |
1,2 |
1,2 |
1,2 |
3,0 |
3,2 |
Таблиця 2.4 – Технічна характеристика свердловинних камер
Параметр |
К-60А-210 |
К-60Б-210 |
К-73А-210 |
К-73Б-210 |
КН-73А-210 |
КН-60А-210 |
КТ-73Б-500 |
Діаметр прохідного отвору, мм |
50 |
50 |
60 |
60 |
62 |
50 |
62 |
Діаметр посадочного отвору, мм |
38,5 40,0 |
26,6 26,6 |
38,5 40,0 |
26,6 26,6 |
38,5 40,0 |
38,5 40,0 |
25,0 25,0 |
Робочий тиск, МПа |
21 |
21 |
21 |
21 |
21 |
21 |
50 |
Габаритні розміри, мм: довжина L ширина В висота Н |
2600 97 118 |
1640 76 108 |
2500 116 138 |
1740 97 118 |
2500 116 136 |
3055 97 118 |
2760 116 138 |
Маса, кг |
74,8 |
24,0 |
68,2 |
38,0 |
75,0 |
60,0 |
82,5 |

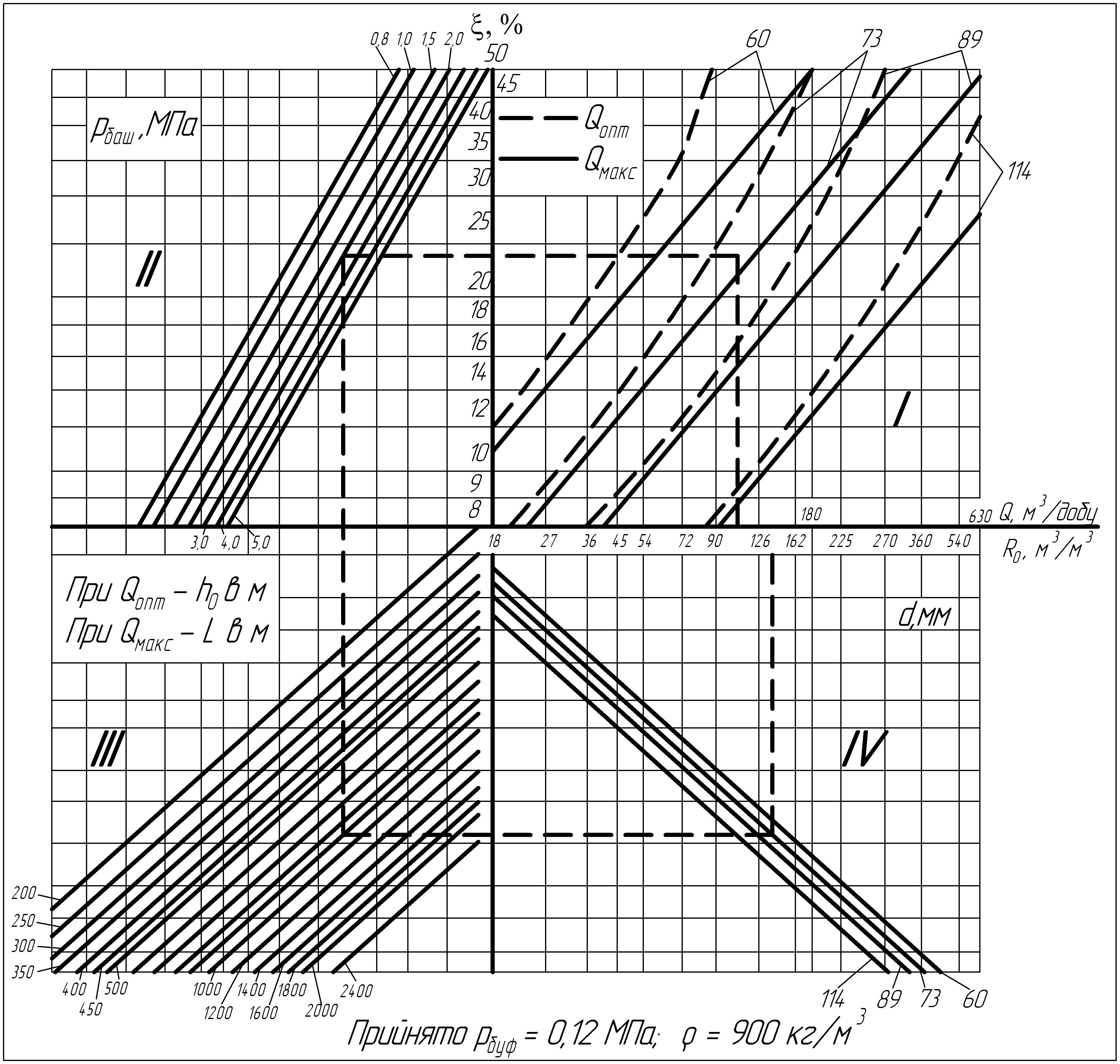

Рисунок 2.5 – Номограма для розрахунку газліфт-ного підйомника

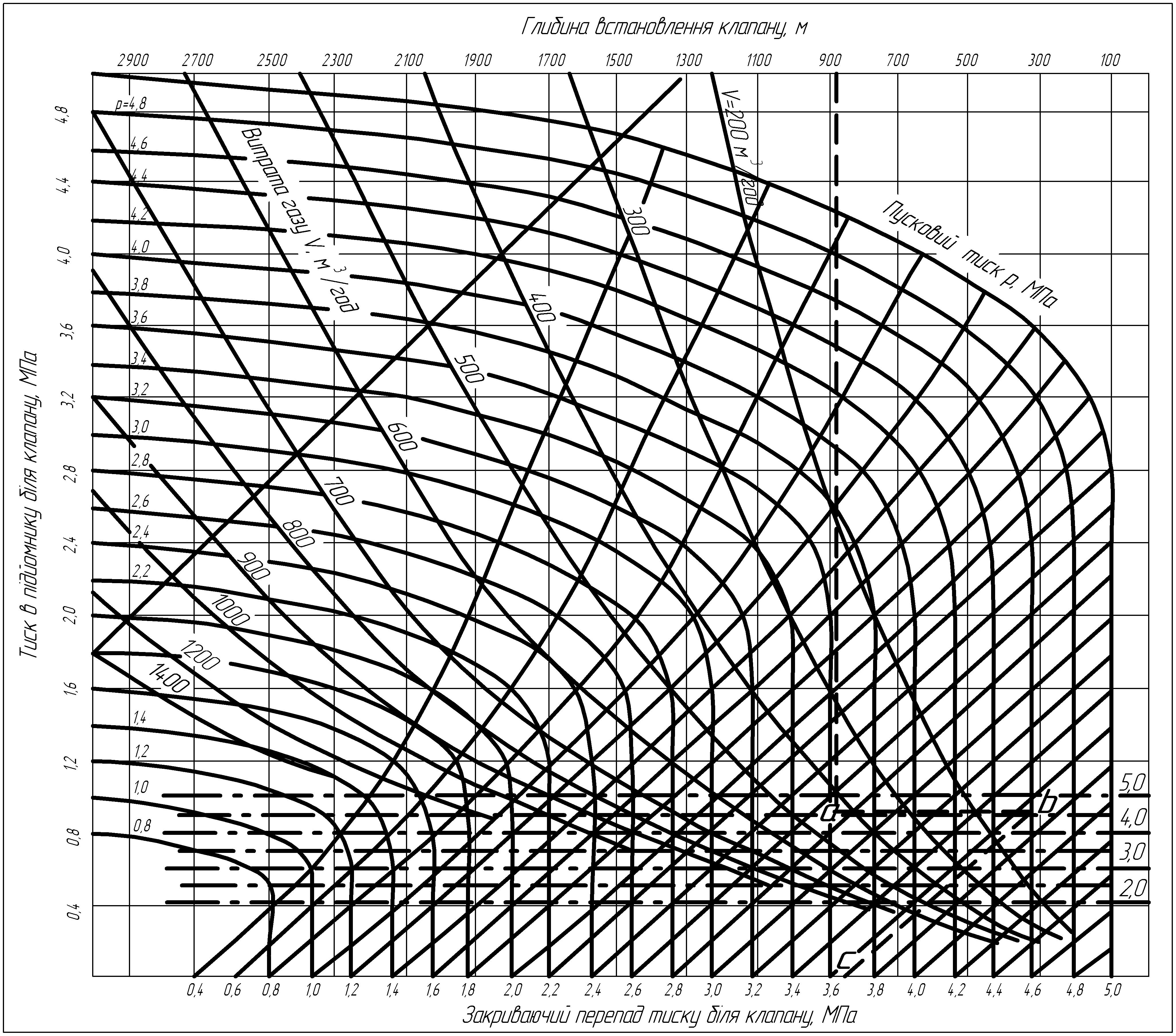

Рисунок 2.6 – Номограма для розрахунку розміщення пускових клапанів

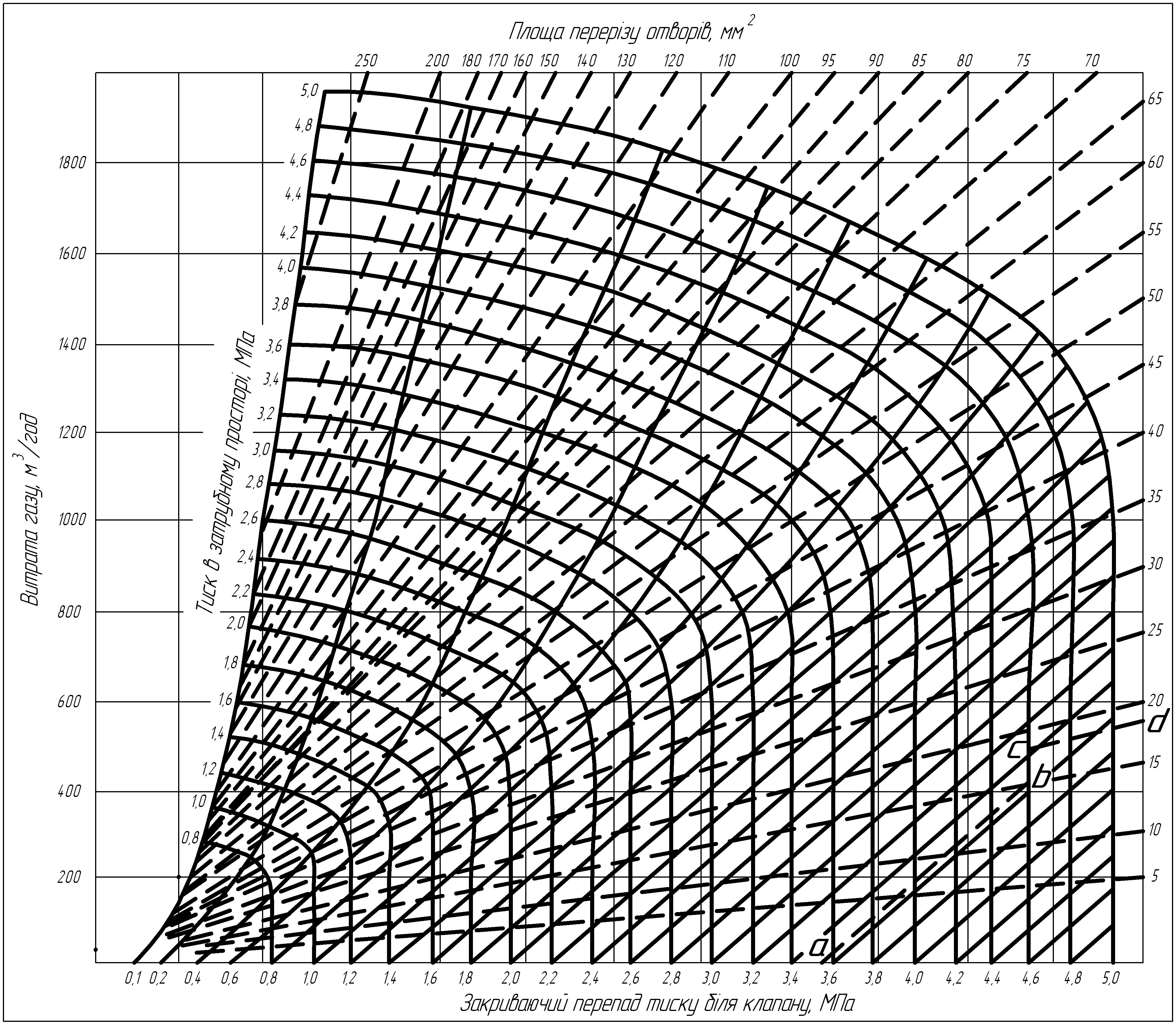

Рисунок 2.7 – Номограма для розрахунку розмірів отворів газліфтних клапанів
