Продовження таблиці 4.11
Глибина спуску насоса Н, м |
Довжина ходу =2,5 м |
|||||
2025 |
1905 |
1720 |
1240 |
1185 |
900 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,49 22-0,27 25-0,24 |
22-0,27 25-0,73 |
19-0,25 22-0,4 25-0,35 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =3,0 м |
|||||
1950 |
1845 |
1660 |
1175 |
980 |
750 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,49 22-0,27 25-0,24 |
22-0,27 25-0,73 |
19-0,25 22-0,4 25-0,35 |
22-0,53 25-0,47 |
Область застосування верстатів качалок СКД10-3,5-5600 при хв-1 |
||||||
Параметри |
Діаметр насоса мм |
|||||
29 |
32 |
38 |
44 |
57 |
70 |
|
Глибина спуску насоса Н, м |
Довжина ходу =1,6 м |
|||||
2690 |
2365 |
2015 |
1745 |
1525 |
1235 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =2,0 м |
|||||
2745 |
2605 |
2250 |
1670 |
1610 |
1315 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =2,4 м |
|||||
2640 |
2500 |
2250 |
1610 |
1545 |
1265 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =2,8 м |
|||||
2560 |
2415 |
2170 |
1555 |
1500 |
1210 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =3,5 м |
|||||
2445 |
2305 |
2040 |
1390 |
1195 |
915 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Продовження таблиці 4.11
Область застосування верстатів качалок СКД12-3-5600 при хв-1 |
||||||
Параметри |
Діаметр насоса мм |
|||||
29 |
32 |
38 |
44 |
57 |
70 |
|
Глибина спуску насоса Н, м |
Довжина ходу =1,2 м |
|||||
2330 |
2050 |
1745 |
1730 |
1320 |
1120 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =1,6 м |
|||||
2690 |
2365 |
2010 |
2000 |
1735 |
1290 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =2,0 м |
|||||
3020 |
2665 |
2265 |
2080 |
1953 |
1454 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =2,5м |
|||||
3300 |
2950 |
2510 |
1990 |
2160 |
1445 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Глибина спуску насоса Н, м |
Довжина ходу =3,0 м |
|||||
3160 |
2990 |
2690 |
1810 |
1380 |
1030 |
|
Конструкція колони штанг |
19-0,58 22-0,22 25-0,20 |
19-0,55 22-0,24 25-0,21 |
19-0,48 22-0,27 25-0,25 |
22-0,28 25-0,72 |
19-0,24 22-0,40 25-0,36 |
22-0,53 25-0,47 |
Таблиця 4.12 - Область застосування насосних штанг
Допустимі при-ведені напружен-ня в штангах, МПа, не більше |
70 |
120 |
100 |
90 |
60 |
130 |
110 |
100 |
100 |
70 |
130 |
110 |
90 |
170 |
150 |
120 |
100 |
90 |
|
Область застосування штанг |
Діаметр свердловинних насосів, мм |
Від 29 до 93 |
Від 29 до 44 |
Від 57 до 93 |
Від 29 до 93 |
Від 29 до 44 |
Від 57 до 93 |
Від 29 до 93 |
Від 29 до 93 |
Від 29 до 93 |
Від 29 до 44 |
Від 57 до 93 |
Від 29 до 93 |
Від 29 до 44 |
Від 57 до 93 |
Від 29 до 93 |
Від 29 до 93 |
Від 29 до 93 |
|
Умови експлуатації по корозійності продукції свердловин |
Некорозійні умови |
Некорозійні умови |
Корозійні умови |
Некорозійні умови |
Корозійні умови (з Н2S) |
Некорозійні умови |
Rорозійні умови |
Некорозійні умови |
Корозійні умови |
Некорозійні умови |
Корозійні умови (з Н2S) |
Некорозійні умови |
Корозійні умови (без Н2S) |
||||||
Показники штанг |
Вид термічної обробки |
Нормалізація |
Нормалізація з наступ-ним поверхневим зміц-ненням нагрівом СВЧ |
Нормалізація |
Нормалізація з наступним поверхневим зміцненням нагрівом СВЧ |
Обємне гартування і високий відпуск |
Нормалізація і високий вітпуск з наступним поверхневим зміцненням нагрівом СВЧ |
Нормалізація з наступнимповерхневим зміцненням нагрівом СВЧ |
Гартування і високий відпуск або нормаліза-ція і високий відпуск |
||||||||||
Марка сталі |
40 |
20Н2М |
20ХМА |
15Н3МА |
15Х2НМФ |
||||||||||||||
Таблиця 4.13 - Зрушуючі навантаження для гладких НКТ, кН.
Умовний діаметр, мм |
Товщина стінки, мм |
Група міцності |
|||||
Д |
К |
Е |
Л |
М |
Р |
||
48 60 73 73 89 102 |
4,0 5,0 5,5 7,0 6,5 6,5 |
117 204 289 395 437 450 |
154 268 380 519 575 592 |
173 302 427 584 614 665 |
205 358 506 692 766 788 |
238 415 587 803 887 913 |
292 508 720 985 1089 1121 |
Таблиця 4.14 - Механічні властивості сталей НКТ
Позначення |
Група міцності |
|||||
Д |
К |
Е |
Л |
М |
Р |
|
Границя
міцності
Границя плинності , МПа |
655
380 |
687
491 |
690
552 |
758
654 |
862
758 |
1000
980 |
,
МПа
Таблиця 4.15 – Характеристика НКТ
Умовний діаметр, мм |
Товщина стінки, мм |
Маса 1м труби з муфтою (при довжині 8м), кг |
Труби гладкі(нерівноміцні) |
||
48 60 73 73 89 102 |
4,0 5,0 5,5 7,0 6,5 6,5 |
4,45 7,00 9,16 11,68 13,67 15,78 |
Труби з висадженими на зовні кінцями(рівноміцні) |
||
48 60 73 73 89 89 102 |
4,0 5,0 5,5 7,0 6,5 8,0 6,5 |
4,59 7,20 9,73 11,96 14,09 16,83 16,14 |

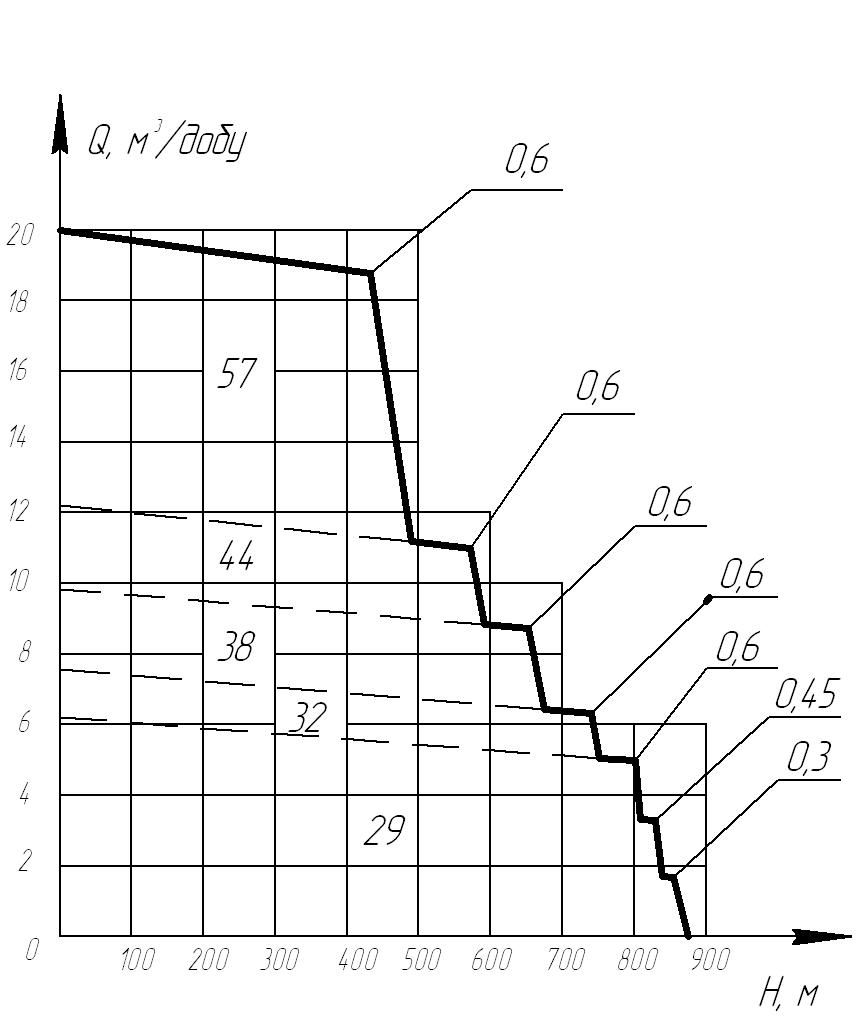

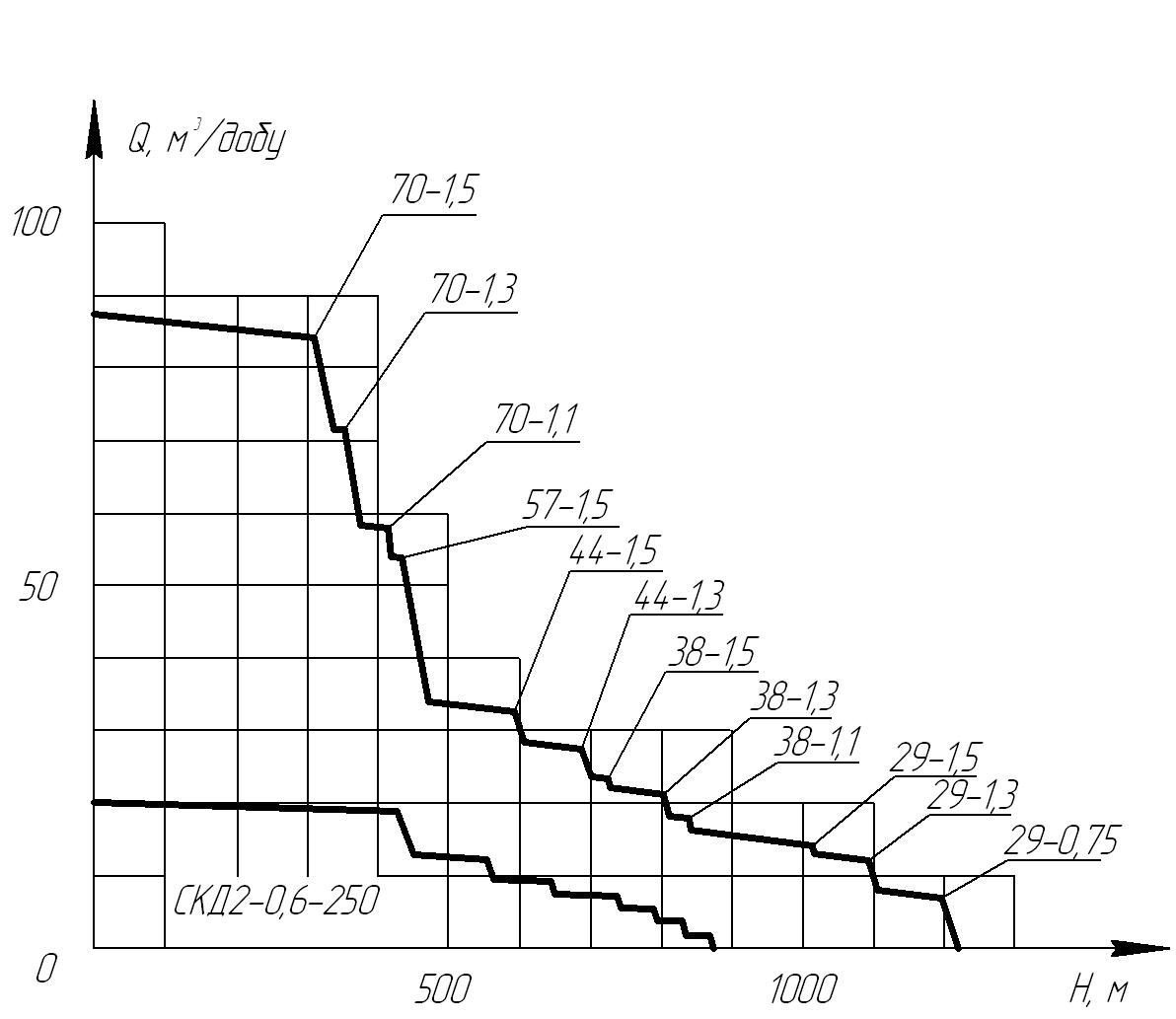

Рисунок 4.2 – Діаграма області застосування верстата –качалки СКД2-0,6-250 (при кількості ходів 15 за хвилину, коефіцієнті наповнення – 0,75)

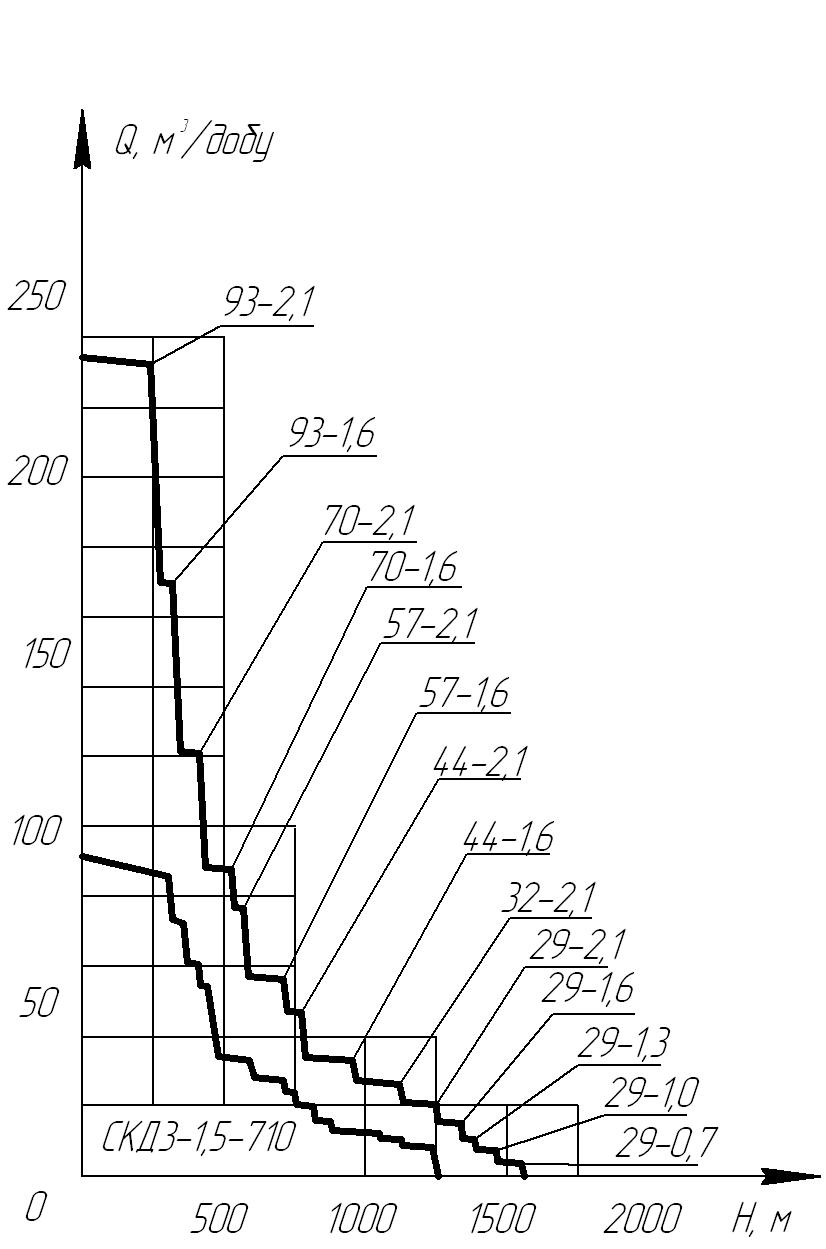

Рисунок 4.3 – Діаграма області застосування верстата –качалки СКД3-1,5-710 (при кількості ходів 15 за хвилину, коефіцієнті наповнення – 0,75)

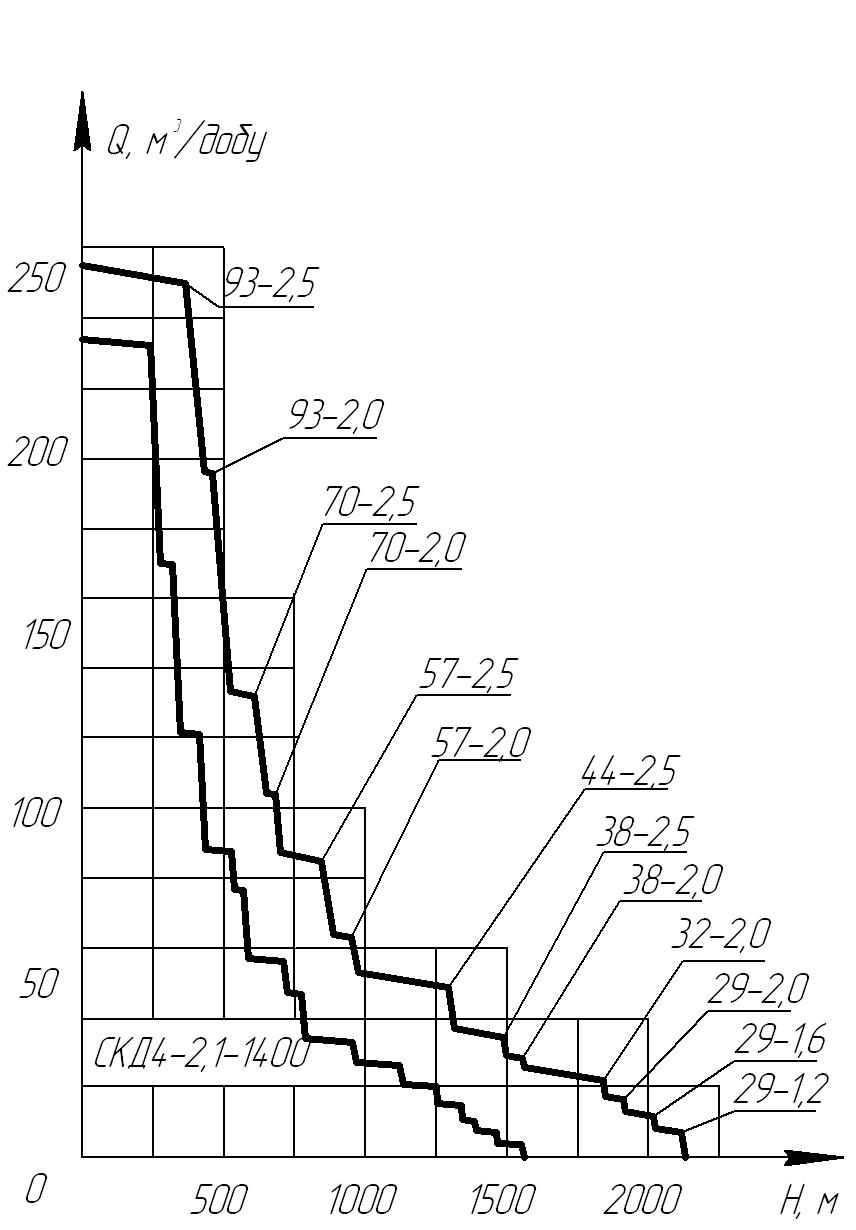

Рисунок 4.4 – Діаграма області застосування
верстата –качалки СКД4-2,1-1400 (при кількості ходів 15 за хвилину, коефіцієнті наповнення – 0,75)

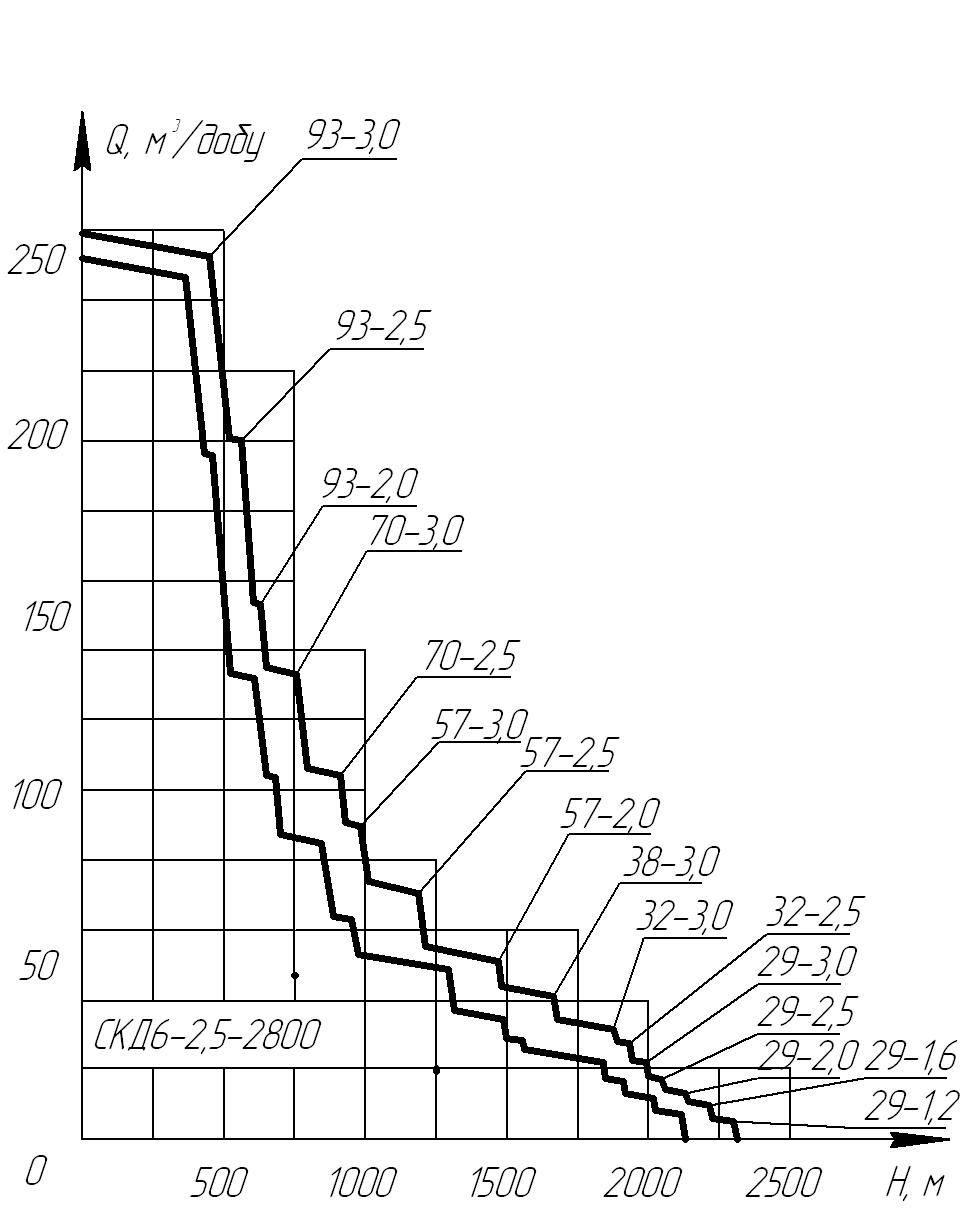

Рисунок 4.5 – Діаграма області застосування верстата –качалки СКД6-2,5-2800 (при кількості ходів 14 за хвилину, коефіцієнті наповнення – 0,75)
Рисунок 4.6 – Діаграма області застосування верстата –качалки СКД8-3,0-4000 (при кількості ходів 12 за хвилину, коефіцієнті наповнення – 0,75)

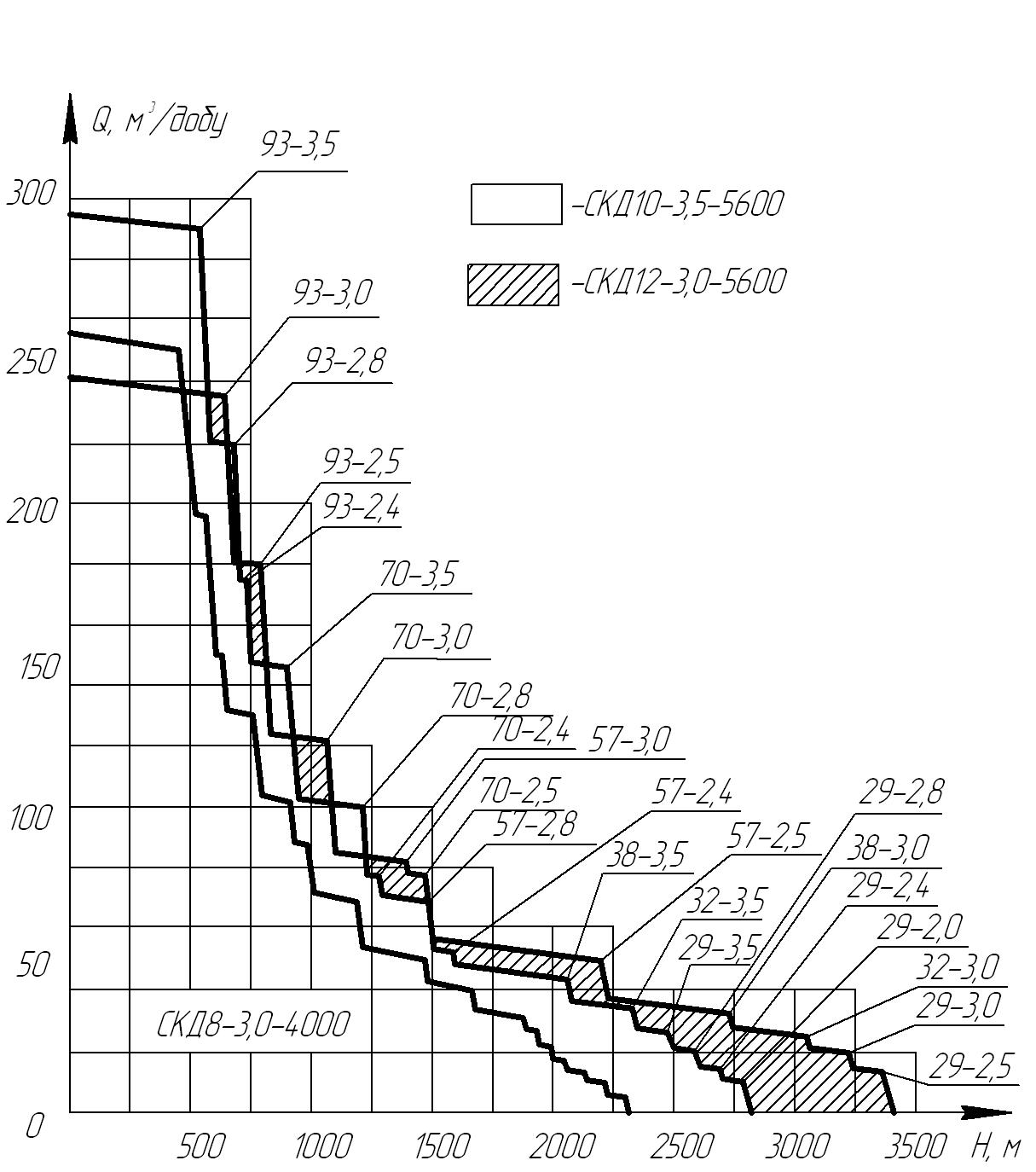

Рисунок 4.7 – Діаграма області застосування верстатів –качалок СКД10-3,5-5600 і СКД12-3,0-5600 (при кількості ходів 12 за хвилину, коефіцієнті наповнення – 0,75)

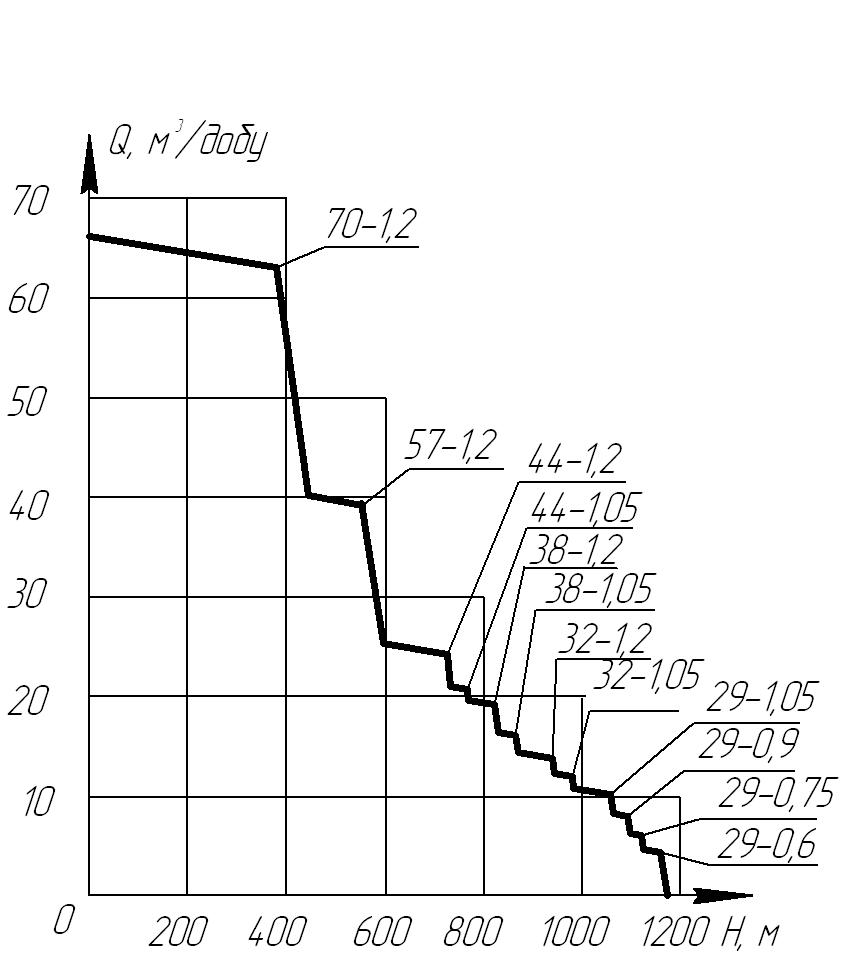

Рисунок 4.8 – Діаграма області застосування верстата –качалки СК3-1,2-630 (при кількості ходів 15 за хвилину, коефіцієнті наповнення – 0,75)

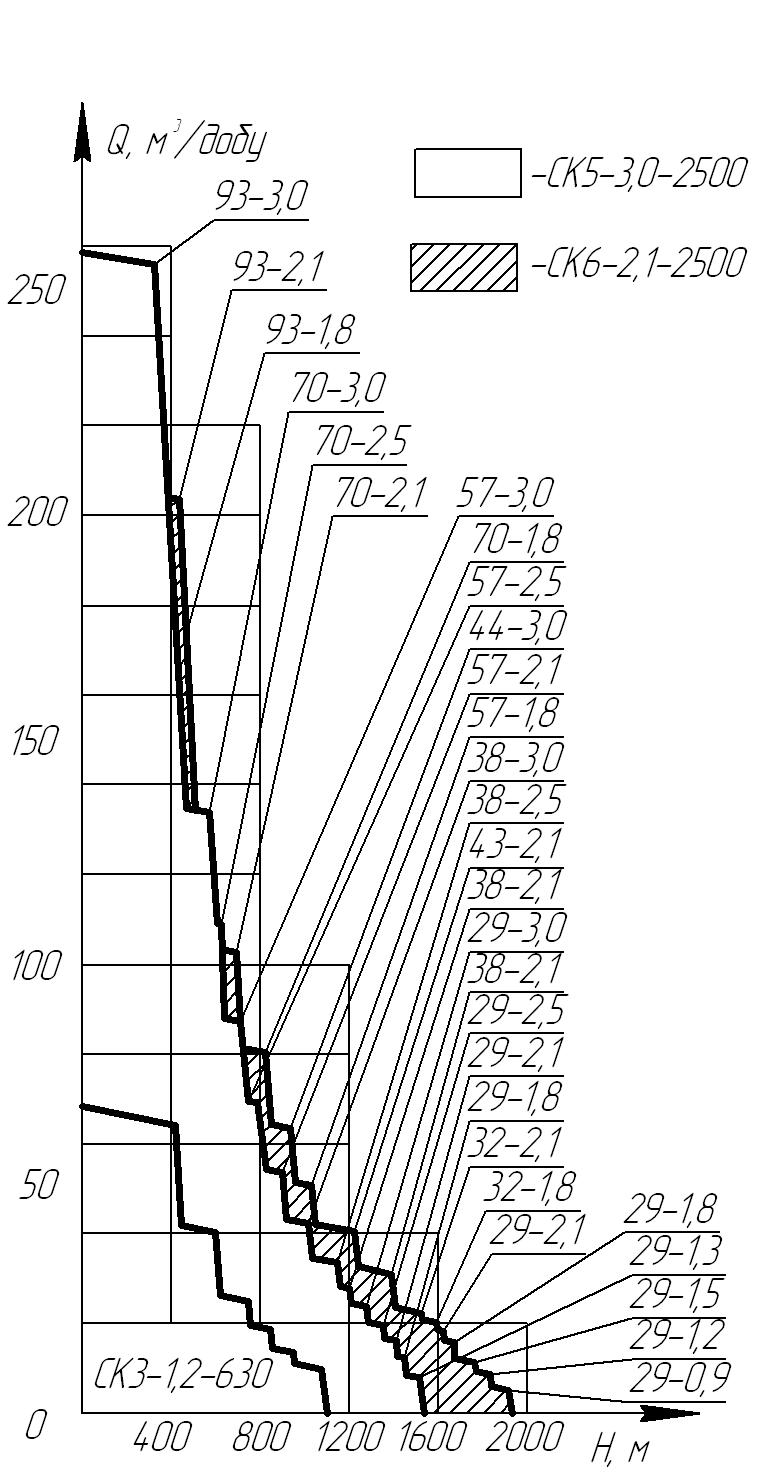

Рисунок 4.9 – Діаграма області застосування верстатів–качалок СК5-3,0-2500 і СК6-2,1-2500 (при кількості ходів відповідно 12 та 14 за хвилину, коефіцієнті наповнення - 0,75)

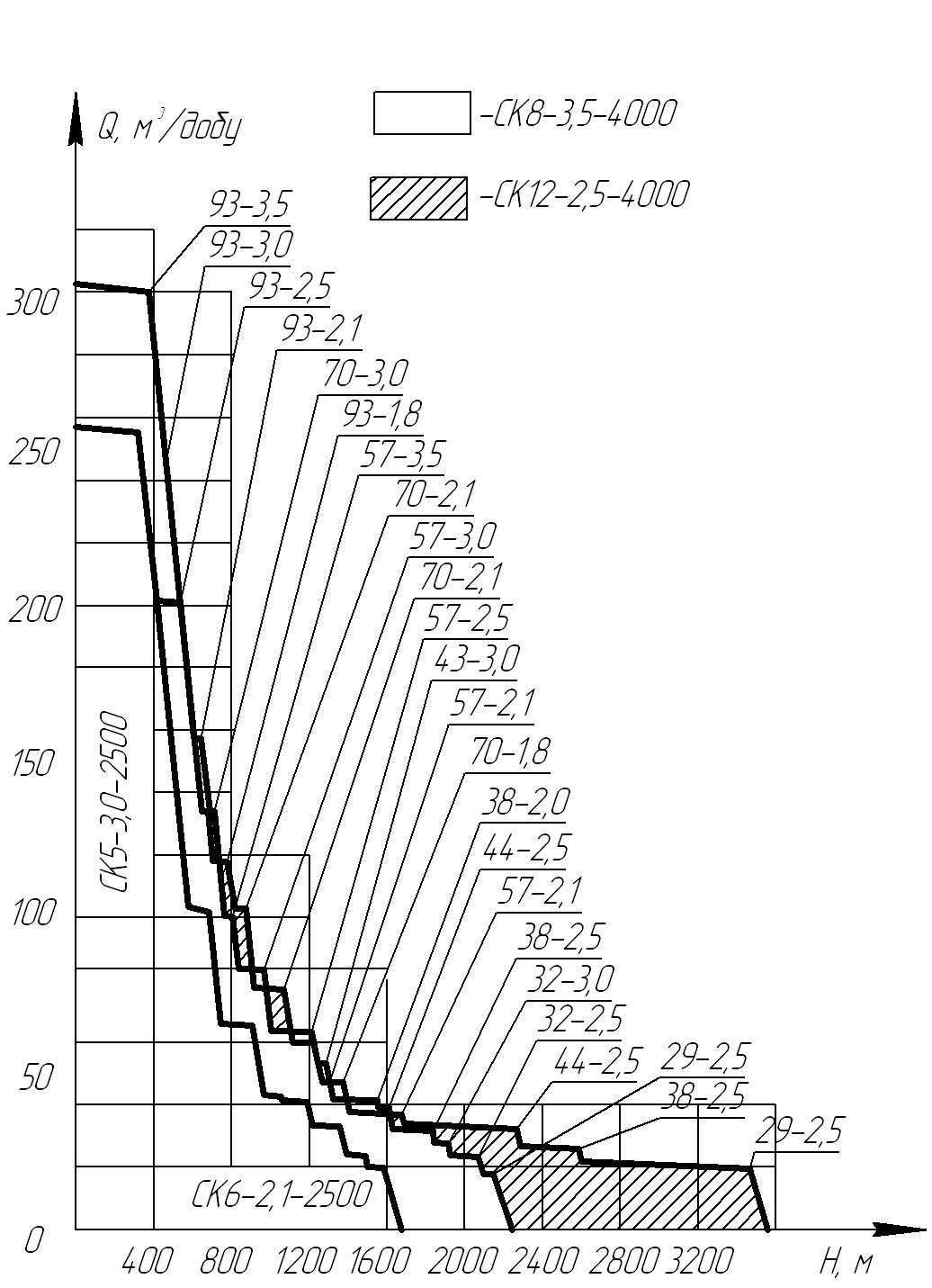

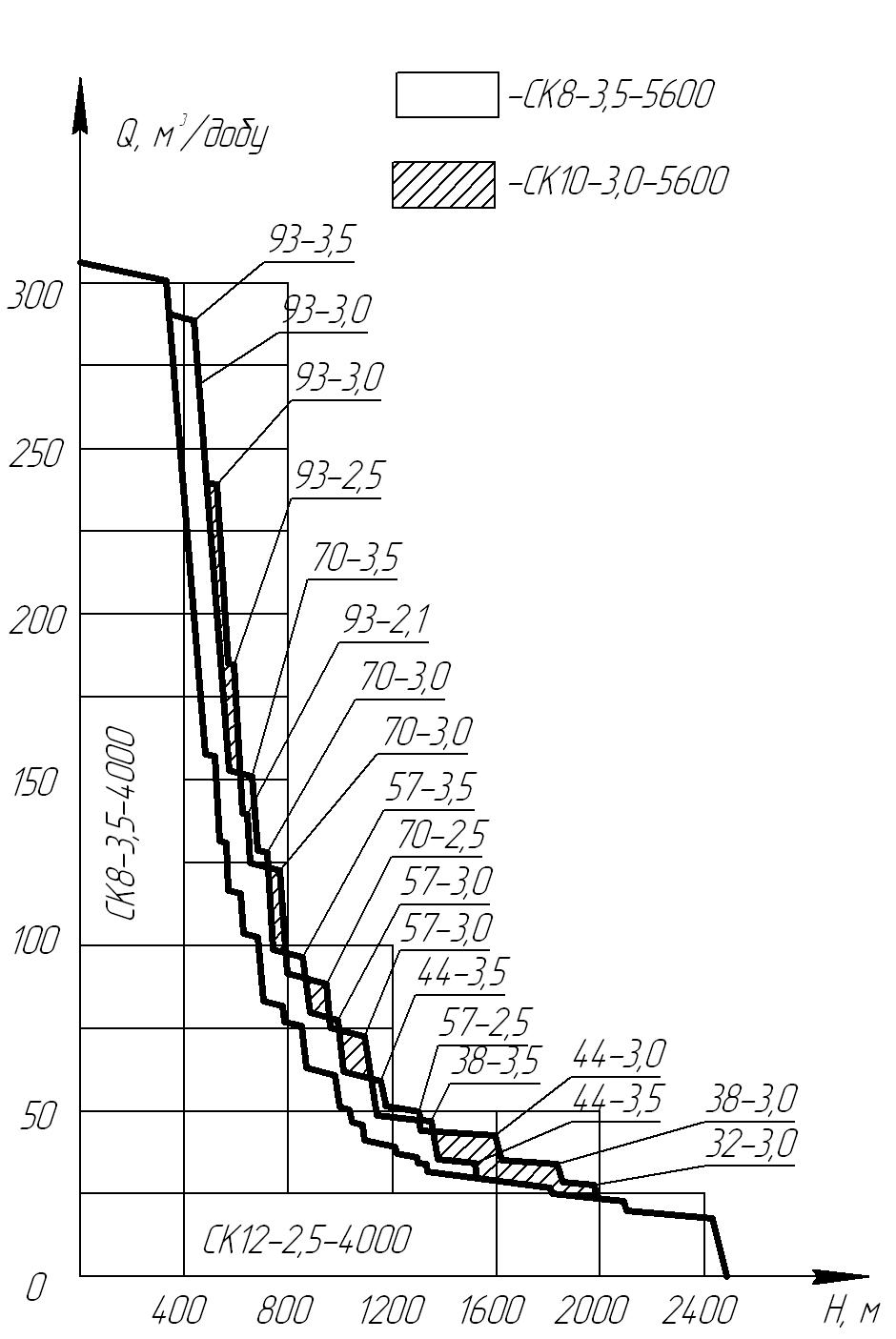

Рисунок 4.10 – Діаграма області застосування верстатів–качалок СК8-3,5-4000 і СК12-2,5-4000 (при кількості ходів 15 за хвилину, коефіцієнті наповнення – 0,75)
Рисунок 4.11 – Діаграма області застосування верстатів–качалок СК8-3,5-5600 і СК10-3,0-5600 (при кількості ходів 12 за хвилину, коефіцієнті наповнення – 0,75)
