Зміст другого навчального питання

Денні прилади призначені для спостереження за місцевістю і цілями у денних умовах.

Прилад ТНПО-170А складається з корпуса 11 (рис. 4.1), нижньої призми 14 і верхньої призми 16, ущільнень 15 і роз'єму 12.

Для світломаскування машини на корпусі приладу ТНПО-170А встановлена шторка 25, що закриває нижню призму приладу.

Прилад має електрообігрів, що запобігає запітнінню призм. Електрообігрів здійснюється через струмопровідний шар обігрівного скла, приклеєного до передніх площин призм. У призми впаяні термоопори, що є датчиками температури призм. Прилади підключаються до схеми електрообігріву за допомогою роз'єму 12.

Прилади встановлюються в шахти корпуса і башти та закріплюються в них за допомогою стяжок 8 і ексцентрикових валиків 5.

На шахтах приладів десантного відділення (окрім шахт дверей) і приладів механіка-водія (окрім шахти середнього приладу) встановлені гумові очисники вхідних (зовнішніх) стекол приладів.

Прилади, встановлені в дверях, мають захисні кожухи 1, що оберігають стекла від забруднення. При спостереженні кожухи 1 необхідно піднімати за допомогою рукояток 6.

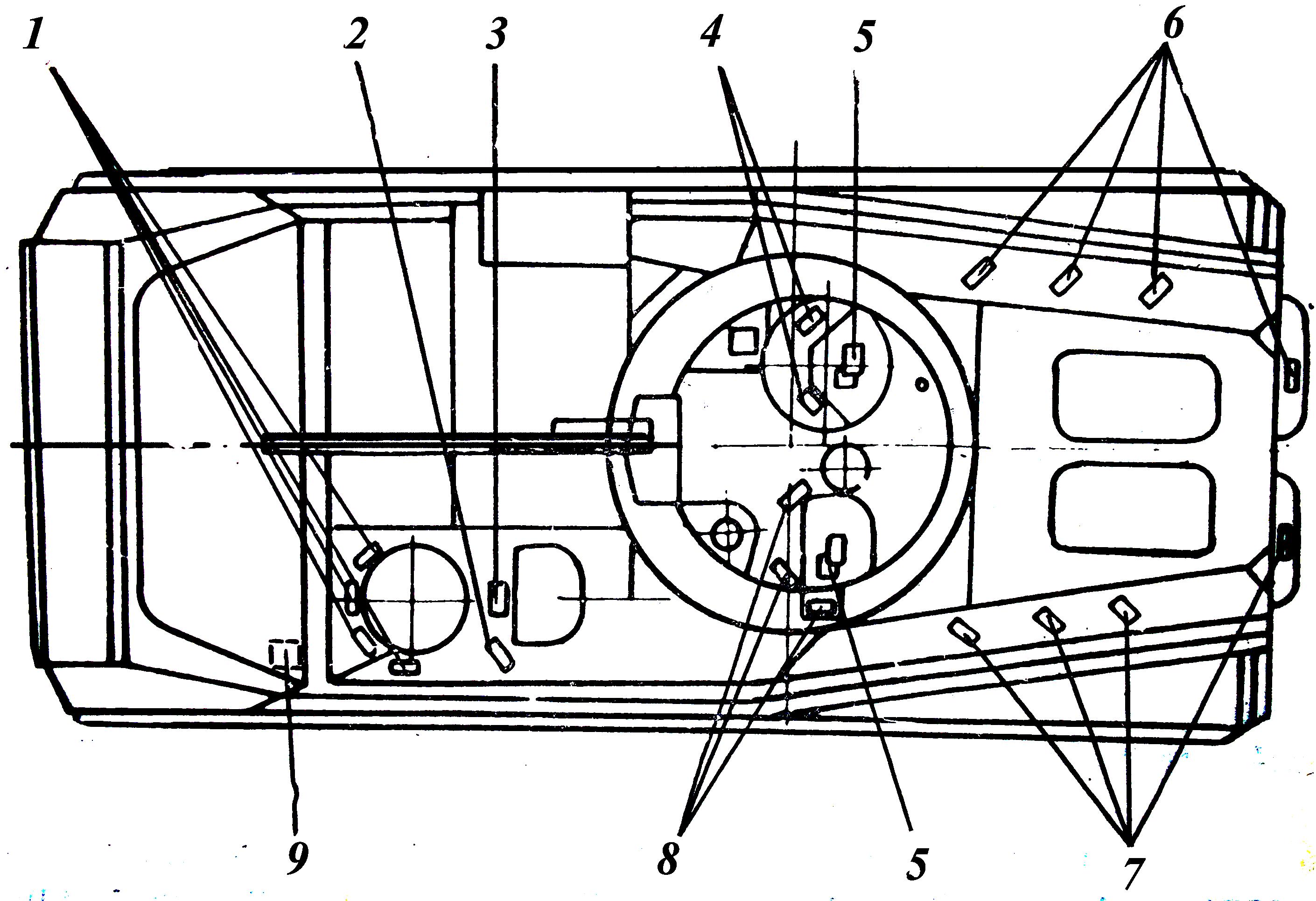

На машині прилади ТНПО-170А розміщені таким чином: чотири прилади – біля люка механіка-водія (рис. 4.2), два – в люку командира справа і зліва від приладу ТКН-ЗБ, три – біля люка оператора, по три – на даху машини – в десантному відділенні, два – у дверях, один – зліва від люка переднього десантника.

Frame1

Прилад ТНП-165А за конструкцією аналогічний приладу ТНПО-170А, але на відміну від останнього він не має електрообігріву і шторки. Встановлений прилад ТНП-165А біля люка десантника у відділенні керування.

Прилад спостереження ТНП-350Б

Прилад встановлюється в шахту середнього приладу механіка-водія для спостереження за місцевістю при піднятому хвилевідбивному щитку при подоланні водних перешкод.

Прилад ТНП-350Б складається з верхнього і нижнього корпусів, призм 22, 23, 17 (рис. 4.1), ущільнень 15, замка 19, роз'єму 20, вимикача 21.

Для забезпечення установки приладу в шахту нижній корпус зроблений відкидним. У робочому положенні верхній і нижній корпуси скріплюються замком 19.

При установці і знятті прилад потрібно оберігати від попадання пилу та бруду між верхнім і нижнім корпусами. Прилад має електрообігрів, який здійснюється через струмопровідний шар обігрівного скла, приклеєного до нижньої призми 22. Вмикається обігрів вимикачем 21.

Прилад ТНПТ-1

Прилад ТНПТ-1 призначений для огляду задньої півсфери місцевості.

Прилад складається з корпуса 5 (рис. 4.3), склоблока 4 і роз'єму 6.

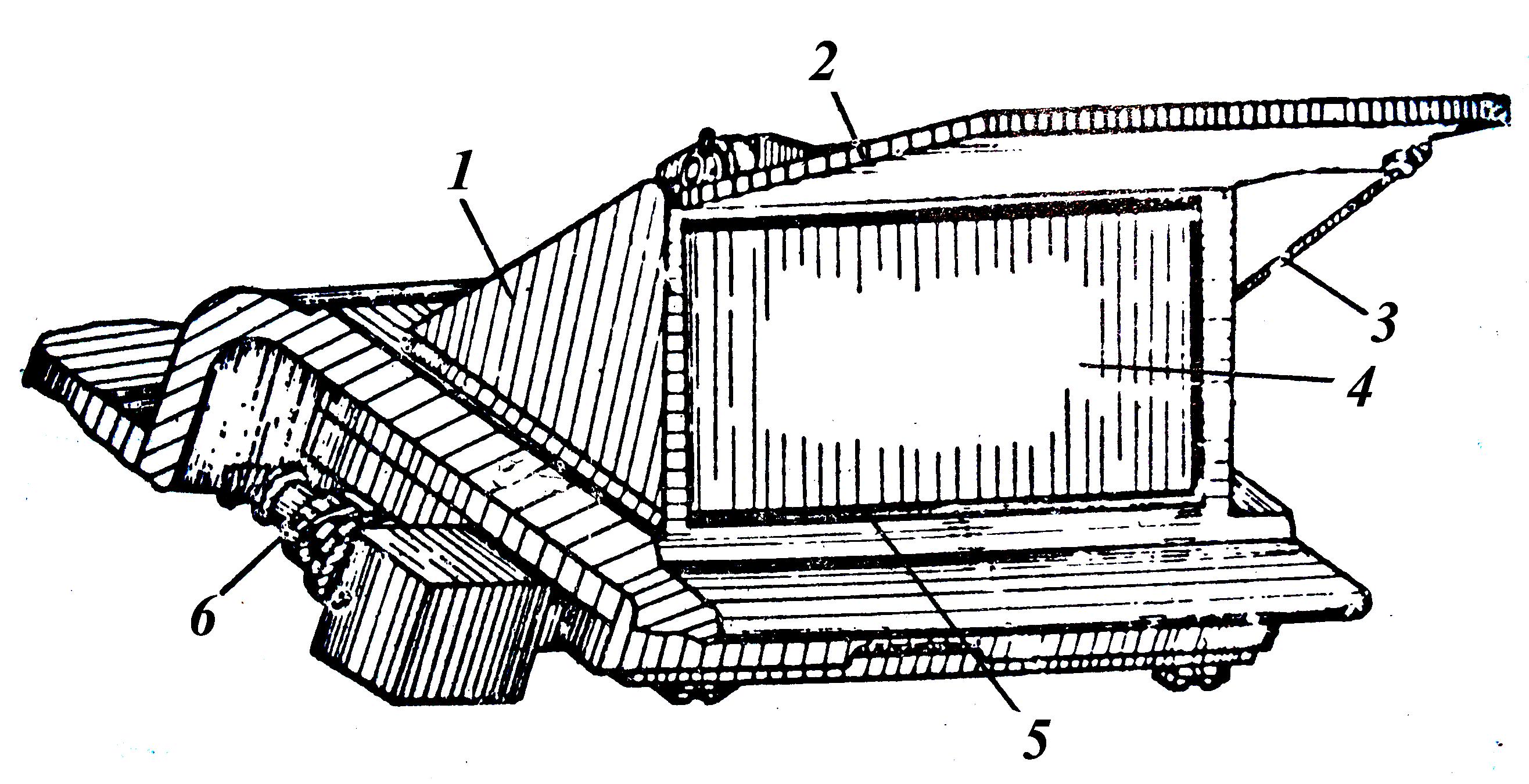

Рис. 4.3. Прилад ТНПТ-1:

1 – кожух; 2 – заслінка; 3 – трос; 4 – склоблок; 5 – корпус; 6 – роз'єм

Один прилад встановлюється в шахту на кришці люка оператора, інший – в шахту на кришці люка командира та кріпляться гвинтами.

Для оберігання від пошкодження і забруднення прилад зовні закритий кожухом 1 і заслінкою 2 з тросиковим приводом.

Для спостереження через прилад, необхідно заслінку відкрити, для чого рукоятку тросикового привода перевести в крайнє переднє положення.

Очищення приладів спостереження

Для очищення стекол приладів, встановлених у шахтах із гумовими очисниками, необхідно:

обернути важіль 7 (рис. 4.1) вниз і відвести ексцентриковий валик 5 на себе; переміщаючи прилади вниз-вгору, очистити вхідні стекла приладів.

Стекла решти приладів спостереження (окрім вхідного скла середнього приладу механіка-водія) очищаються фланеллю.

Для очищення вхідного скла середнього приладу механіка-водія на машині є система рідинно - повітряного очищення. Система складається з бачка 5 (рис. 4.4) для води, ежектора 6, сопла 7, крана 2, балона 4 із стислим повітрям, редуктора 3 тиску ІЛ-611-150-65-К і трубопроводів.

Для очищення необхідно відкрити вентиль балона 4, обернути рукоятку крана 2 проти годинникової стрілки. При цьому повітря з балона 4 через редуктор 3 тиску поступає в ежектор 6 і захоплює воду із бачка 5. Рідинно-повітряна суміш, з великою швидкістю проходячи через сопло 7, потрапляє на вхідне скло приладу 1 та очищує його.

Зняття та установка приладів ТНПО-170А, ТНП-350Б і ТНП-165А

Приладдя: фланелева серветка, ганчір’я.

Знімати прилади в такій послідовності:

від'єднати кабель електроживлення обігріву стекол від приладів ТНПО-170А, ТНП-350Б;

обернути важіль 7 (рис. 4.1) ексцентрикового валика 5 на себе вниз; відвести стяжки 8 і вийняти прилад (при цьому замок 19 приладу ТНП-350Б має бути розстебнутий).

Встановлювати прилади в такому порядку:

протерти стекла фланелевою серветкою;

відвести стяжки 8 і встановити прилад (перед установкою приладу ТНП-350Б розстебнути замок 19);

відпустити стяжки, підвести ексцентриковий валик під виїмки приладу і, повертаючи важіль 7 на себе вгору до вертикального положення, закріпити прилад; застебнути замок 19 приладу ТНП-350Б;

під'єднати кабель електроживлення обігріву стекол до приладів ТНПО-170А і ТНП-350Б.

Прилад має бути надійно закріплений в шахті, гумова прокладка має бути підтиснута до шахти по всьому периметру, для чого при знятому приладі вийняти осі кріплення стяжок 8 до вушок 24 і укручуванням вушок добитися надійного кріплення приладу.

При установці приладу ТНП-350Б прилад ТНПО-170А укладати замість встановлюваного приладу в укладку.

Зняття та установка приладу ТНПТ-1

Інструмент і приладдя: ключ 10x12, викрутка, фланелева серветка, ганчір’я.

Для зняття приладу від'єднати кабель електроживлення обігріву скла, відкрутити болти кріплення приладу і зняти його.

Для установки приладу протерти скло приладу фланелевою серветкою а місце установки приладу – ганчір’ям, приєднати кабель обігріву, встановити прилад і закріпити його болтами.

Прилад ТВНЕ-1ПА

Прилад призначений для забезпечення водіння вночі і є перископною бінокулярною оптичною системою з електронно-оптичними перетворювачами, що працює в пасивно-активному режимі.

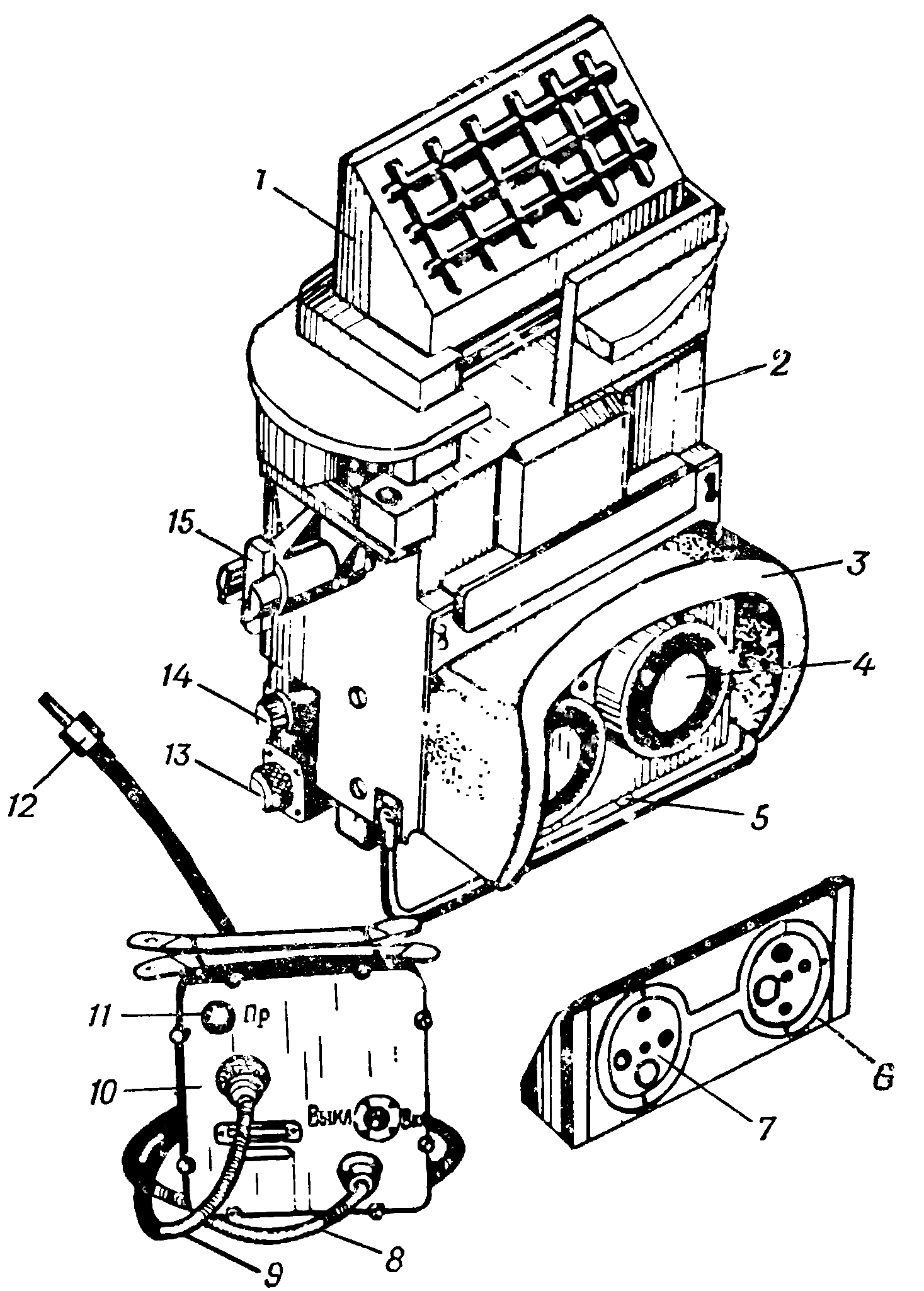

Рис. 4.5. Прилад ТВНЕ-1ПА і блок живлення:

1 – призма; 2 – прилад ТВНЕ-1ПА; 3 – налобник; 4 – окуляр; 5 – рукоятка привода шторки; 6 – діафрагма; 7 – диск; 8 – низьковольтний кабель; 9 – високовольтний кабель; 10 – блок живлення БТ-6-26Е; 11 – запобіжник; 12 – роз'єм високовольтного кабелю; 13 – роз'єм обігріву; 14 – високовольтний ввід; 15 – стопор

У комплект приладу ТВНЕ-1ПА входять прилад 2 (рис. 4.5) спостереження і блок 10 живлення.

Прилад спостереження складається з нижнього, середнього і верхнього корпусів, високовольтного вводу, шторки із приводом, оптичної системи з електронно-оптичними перетворювачами та системи обігріву.

У нижньому корпусі розміщені електронно-оптичні перетворювачі. На передній стінці закріплена кришка з окуляром 4.

На бічній стінці корпуса розміщені роз'єм 13 для підключення живлення обігріву і високовольтний ввід 14 для підведення високої напруги від блока живлення до електронно-оптичних перетворювачів.

У середньому корпусі є шторка з приводом, яка призначена для перекриття фотокатодів ЕОП. Керування шторкою здійснюється рукояткою 5.

Система обігріву призначена для усунення запотівання зовнішніх оптичних поверхонь головної призми та окуляра приладу при знижених температурах.

Прилад ТВНЕ-1ПА встановлюється замість середнього приладу ТНПО-170А механіка-водія в двох положеннях:

по-бойовому – в шахту приладу ТНПО-170А;

по-похідному – на знімному кронштейні перед люком механіка-водія.

Блок 10 живлення БТ-6-26Е призначений для живлення ЕОП приладу ТВНЕ-1ПА постійним струмом високої напруги (17,5 - 20,5 кВ). Він складається з корпуса і кришки, на якій змонтована вся електрична частина блока.

На лицьовій стороні кришки закріплені високовольтний кабель 9, низьковольтний кабель 8 (для приєднування живлення від бортової мережі) вимикач і запобіжник 11.

Блок живлення 9 (рис. 4.2) встановлений у ніші борту у відділенні керування, зліва від центрального щитка водія.

Перевірка працездатності приладу ТВНЕ-1ПА

Приладдя – діафрагма (у ящику приладу ТВНЕ-1ПА).

Перевірка працездатності може проводитися у будь-який час доби в наступному порядку:

переконатися, що шторка закрита;

зняти середній прилад ТНПО-170А і встановити прилад ТВНЕ-1ПА в положення по-бойовому згідно з п. 4.2.1;

на призму надіти зовнішню діафрагму (якщо перевірка проводиться вдень); у діафрагмі відкрити найменший отвір (положення СОНЯЧНО):

закрити люки, аби обмежити кількість світла усередині машини;

увімкнути блок живлення;

спостерігаючи в прилад, відкрити шторку; якщо видимість недостатня, в зовнішній діафрагмі встановити наступний, більший отвір (положення ХМАРНО) і т. д.; при зміні отворів в зовнішній діафрагмі шторку закривати.

Прилад повинен працювати стабільно, без спалахів і мигань, має бути достатня видимість предметів на місцевості.

Хід шторки має бути тугим і плавним. У крайніх положеннях шторка повинна відкривати або закривати поле зору.

Забороняється порушувати правила перевірки приладу вдень, оскільки при попаданні зайвого світла в прилад як з боку призми, так і з боку окуляра прилад може вийти із ладу.

Перевірка працездатності приладу вночі проводиться в тій же послідовності, що і вдень. При цьому зовнішня діафрагма не використовується.

Перевірка роботи обігріву

Приладдя – прилад Ц4353 (у груповому комплекті ЗІП).

Перевірка роботи обігріву проводиться двома методами: при температурі від 5°С і нижче, коли можливе запотівання оптики, або при температурі від 5°С і вище, коли від дихання оптика не запотіває.

У першому випадку для перевірки необхідно:

не вставляючи прилад ТВНЕ-1ПА в шахту, підключити до нього кабель обігріву від середнього приладу ТНПО-170А механіка-водія (високовольтний кабель від блока живлення не підключати);

увімкнути обігрів верхньої призми та окуляра приладу на коробці КР-55 і подихати на призму й лінзи окуляра; при роботі обігріву запотівання повинне зникати, починаючи з країв оптичних поверхонь.

Третє питання – 25 хв.
