Характеристика условных знаков

В основе условных обозначений тематических карт лежат три изобразительных средства: линия, цвет и светотень. Деление тематических карт на настольные и настенные влечет за собой также варьирование размеров условных знаков. Отдельные условные знаки тематических карт отличаются многоцветностью.

Картографическое черчение, так же как и топографическое, складывается из двух этапов: этапа вычерчивания условных знаков на составительских (первичных) оригиналах и этапа вычерчивания их на издательских (вторичных) оригиналах. Каждый этап имеет свои особенности, зависящие от назначения оригинала и технологии его создания. В первом случае вычерчивание условных знаков допускается выполнять с небольшими отклонениями в размерах, а в некоторых случаях и упрощенной формы. Вычерчивание на составительском оригинале упрощенных обозначений обычно производится тогда, когда принятые для карты условные знаки сложны по форме и применяются на оригинале в большом количестве.

Условные знаки при издательском черчении должны точно соответствовать принятым для карты по форме и размеру. Рассмотрим построение и вычерчивание для целей издания некоторых наиболее типичных и сложных для черчения условных знаков тематических карт. Оригиналы условных знаков карт для издания выполняют увеличенных размеров, чтобы при последующем фотографировании с уменьшением дефекты черчения не были заметны.

Построения и вычерчивания условных знаков

Суббота, 10. Июль 2010 17:51

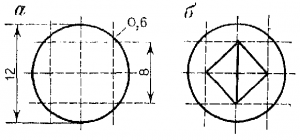

Пример 1. Построение и вычерчивание условного знака полезного ископаемого «мрамор». Вначале с помощью кронциркуля или циркуля вычерчивают тушью круг диаметром 12 мм, толщина линии 0,6 мм (рис. 64, а). Затем строят в карандаше внутреннюю часть знака: проводят два перпендикулярных диаметра, которые делят круг на 4 равные части. От них при помощи синусных линеек внутри круга в карандаше строится квадрат со стороной в 8 мм. Наконец, при помощи линейки и рейсфедера вычерчивается квадрат и диагональ внутри него (рис. 64, б). Толщина линии 0,6 мм.

Рис. 64. Построение и вычерчивание условного знака полезного ископаемого "мрамор"

Менее точный, но более быстрый способ вычерчивания того же знака — использование трафарета. В этом случае внутри вычерченного круга квадрат вычерчивают при помощи соответствующего окощка в трафарете. Центровка квадрата в круге производится на глаз.

Июл 10

Условный знак и его назначение

Картографические условные знаки — это графические построения (обозначения) определенной величины, формы и цвета, с помощью которых на картах изображаются различные географические объекты и предметы местности (населенные пункты, реки, озера, рельеф, растительность, железные и автогужевые дороги и т. д.). Все объекты местности изображаются на планах в ортогональной проекции (вид сверху) в виде линий, точек или контуров. Относительно линий и точек, которые соответствуют действительному положению предметов на местности, строят условные знаки, а внутри контуров дают заполняющие (пояснительные) условные знаки, как правило, по форме и внешнему виду напоминающие изображаемый предмет. Например, в масштабе 1 : 10 000 лес изображается окружностями диаметром 1,1 мм, молодая поросль — окружностями меньшего диаметра, 0,6 мм, редкий лес — окружностью с подсечкой. Такой подход к изображению родственных объектов единообразными условными знаками способствует их лучшему запоминанию. С другой стороны, условные знаки разнородных предметов резко отличаются друг от друга.

Условные знаки разработаны таким образом, чтобы их можно было легко построить и вычертить от руки или с помощью чертежных инструментов. Большинство условных знаков представляет собой сочетание точек, линий, штрихов и простейших геометрических фигур. Условные знаки разработаны также с учетом оптимальности пропорций его конструкции, возможности их воспроизведения в печати без потери качества.

Чтобы улучшить читаемость карты и различить отображаемые объекты местности, для условных знаков введены следующие цвета: синий — при изображении гидрографии, коричневый— рельефа, черный — населенных пунктов, дорожной сети и др.
