Мощность двигателя подъёмной установки.

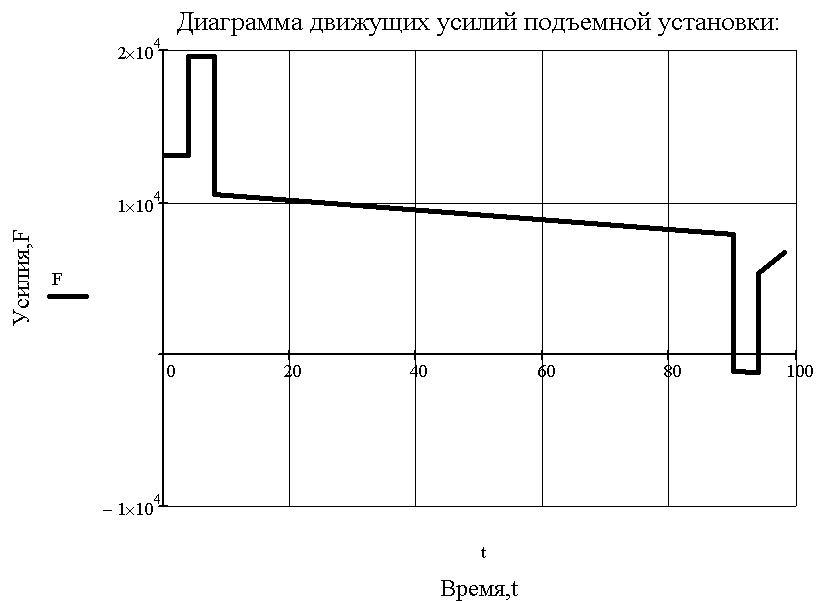

6.1). Эквивалентное усилие:
, кгс
6.2). Проверка двигателя на перегрузки. Коэффициент перегруза при подъеме:
≤ 1,6÷1,8
6.3). Экстренные усилия, возникающие при регулировании длинны каната:
, кгс
6.4). Коэффициент перегруза от экстренных усилий:
≤ 1,8÷2, кгс
6.5). Эквивалентная мощность подъемного двигателя:
, кВт
6.6). Принимая указанные выше двигатели имеем запас мощности:

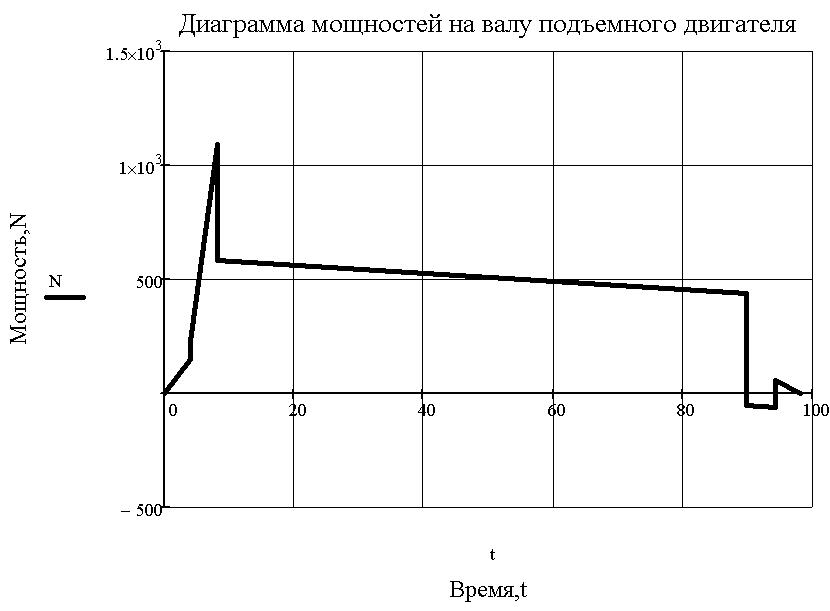

6.7). Потребляемая мощность.
Мощность на валу подъемного двигателя:
кВт;
, кВт;
, кВт;
, кВт;
, кВт;
, кВт;
, кВт;
, кВт;
, кВт;
кВт.
Заключение
В данном курсовом проекте была спроектирована шахтная подъемная установка, часовая производительность которой составляет т/ч. В состав подъемной установки входит: подъемная машина ЦР - A×B/C ; скипы, грузоподъемностью , кг; копровые шкивы ШК, канат ЛК-3; копер высотой , м; редуктор ЦО и два асинхронных двигателя, каждый мощностью по N, кВт.
При выполнении данной работы я усвоил и закрепил практический расчет одноканатной скиповой шахтной подъемной установки.
Библиографический список
1. Р.Н. Хаджиков. Горная механика [Текст] – М.: Недра, 1973. – 422с.
2. А.В. Песвианидзе. Расчёт шахтных подъёмных установок [Текст] – М.: Недра, 1992. – 250с.
3. В.В. Москаленко. Электрический привод [Текст] – М.: Академия, 2007. – 422с.
Приложения
Таблица 1 – Задания к курсовой работе
Варианты |
Годовая проектная производительность подъёма А, т/год |
Глубина вертикального ствола НСТ, м |
Число рабочих дней в году |
Продолжительность работы подъёмной машины , ч/сут |
1 |
950000 |
380 |
350 |
15 |
2 |
840000 |
415 |
350 |
15 |
3 |
720000 |
425 |
350 |
15 |
4 |
780000 |
420 |
350 |
15 |
5 |
980000 |
375 |
350 |
15 |
6 |
890000 |
400 |
350 |
15 |
7 |
700000 |
425 |
300 |
15 |
8 |
680000 |
480 |
300 |
15 |
9 |
760000 |
420 |
300 |
15 |
10 |
900000 |
400 |
300 |
15 |
11 |
600000 |
500 |
300 |
15 |
12 |
640000 |
500 |
300 |
15 |
13 |
930000 |
390 |
350 |
15 |
14 |
650000 |
480 |
350 |
15 |
15 |
990000 |
375 |
350 |
15 |
16 |
655000 |
425 |
300 |
15 |
17 |
765000 |
480 |
300 |
15 |
18 |
680000 |
420 |
350 |
15 |
19 |
650000 |
415 |
300 |
15 |
20 |
760000 |
480 |
300 |
15 |
Таблица 2 – Технические характеристики скипов
Грузоподъёмность скипа, тс |
Ёмкость кузова скипа, м³ |
Расстояние от кромки бункера до конца подвесного устройства при разгрузке скипа, м |
Путь в разгрузочных кривых, м |
Вес скипа без подвесного устройства для уравновешивающего каната, тс |
3 |
3,6 |
6,22 |
2,15 |
3,7 |
4 |
4,7 |
6,85 |
2,17 |
4,8 |
6 |
7,07 |
7,76 |
2,17 |
6,3 |
8 |
9,4 |
8,54 |
2,17 |
6,8 |
9 |
10,6 |
9,09 |
2,17 |
7,2 |
12 |
14,2 |
9,52 |
2,17 |
7,8 |
Таблица 3 – Копры для одноканатных скиповых подъёмов
Грузоподъёмность скипа, т |
Высота бункера , м |
Высота копра , м |
3 |
20 |
35 |
23 |
38 |
|
4 |
20 |
38 |
23 |
41 |
|
6 |
20 |
41 |
23 |
44 |
|
8; 9 |
20 |
42 |
23 |
45 |
|
12 |
20 |
43 |
23 |
46 |
Таблица 4 – Технические характеристики подъёмных машин
Типоразмер |
Max статическое натяжение каната , тс |
Max разность статических натяжений канатов , тс |
Передаточное число редуктора |
Маховой момент без редуктора, тс·м2 |
ЦР-4×3,2/0,6 |
25 |
16 |
10,5; 11,5; 20 |
320 |
ЦР-5×3,2/0,5 |
28 |
21 |
10,5; 11,5 |
710 |
ЦР-6×3,2/0,5 |
32 |
24 |
10,5; 11,5 |
1200 |
Таблица 5 – Копровые шкивы
Типоразмер |
Диаметр |
|
шкива, м |
каната, мм, не более |
|
ШК-2 |
2 |
25 |
ШК-2,5 |
2,5 |
31 |
ШК-3 |
3 |
37 |
ШК-4 |
4 |
47,5 |
ШК-5 |
5 |
60 |
ШК-6 |
6 |
60 |
Таблица 6 – Расстояния между осями подъёмных канатов
Грузоподъёмность скипа по углю, т |
4; 6; 8; 9 |
9; 12; 14 |
Расстояние между осями канатов, мм |
2100 |
2250 |
Таблица 7 – Ориентировочная асинхронная частота вращения
1485 об/мин |
985 об/мин |
740 об/мин |
590 об/мин |
490 об/мин |
365 об/мин |
290 об/мин |
240 об/мин |
Таблица 8 – Технические данные асинхронных электродвигателей
Типоразмер |
Мощность N, кВт |
Частота вращения n, об/мин |
Перегрузочная способность, |
КПД, |
Маховой момент, кгс∙м2 |
АКЗ-13-42-12 |
200 |
490 |
2,2 |
0,920 |
360 |
АКЗ-13-52-12 |
250 |
495 |
2,1 |
0,920 |
420 |
АКЗ-13-62-12 |
320 |
495 |
2 |
0,925 |
480 |
АКЗ-14-41-12 |
400 |
485 |
2,42 |
0,922 |
680 |
АКН2-16-39-12 |
500 |
490 |
2,3 |
0,934 |
780 |
АКН2-16-48-12 |
630 |
490 |
2,3 |
0,938 |
900 |
АКН2-16-57-12 |
800 |
490 |
2,4 |
0,943 |
1030 |
АКН2-17-48-12 |
1000 |
495 |
2,3 |
0,946 |
1880 |
АКН2-17-57-12 |
1250 |
495 |
2,3 |
0,948 |
2160 |
АКН2-17-23-16 |
315 |
365 |
2,3 |
0,913 |
1190 |
АКН2-17-27-16 |
400 |
365 |
2,3 |
0,919 |
1300 |
АКН2-17-31-16 |
500 |
365 |
2,3 |
0,925 |
1440 |
АКН2-17-39-16 |
630 |
365 |
2,4 |
0,933 |
1680 |
АКН2-18-36-16 |
800 |
370 |
2,4 |
0,938 |
340 |
АКН2-18-43-16 |
1000 |
370 |
2,3 |
0,941 |
390 |
АКН2-18-53-16 |
1250 |
370 |
2,4 |
0,945 |
450 |
АКН2-17-31-20 |
315 |
290 |
2,3 |
0,912 |
1480 |
АКН2-17-39-20 |
400 |
290 |
2,3 |
0,918 |
1670 |
АКН2-18-27-20 |
500 |
290 |
2,3 |
0,920 |
260 |
АКН2-18-36-20 |
630 |
290 |
2,3 |
0,930 |
320 |
АКН2-18-43-20 |
800 |
295 |
2,3 |
0,933 |
350 |
АКН2-16-69-10 |
1250 |
590 |
2,6 |
0,949 |
120 |
Таблица 5 – Технические характеристики редукторов
Редуктор |
Передаточное число |
Наибольший крутящий момент на ведомом валу М, тс·м |
Маховой момент на ведомом валу, тс·м2 |
ЦО-16 |
10,5; 11,5 |
22; 19 |
55; 60 |
ЦО-18 |
10,5; 11,5 |
32; 28 |
90; 100 |
ЦО-22 |
10,5; 11,5 |
57; 48 |
250; 280 |
Расстояние между осями канатов, мм |
2100 |
2250 |
