Курс «Направляющие системы электросвязи» - отц с распределенными параметрами.
Изучение физических процессов в направляющих системах электросвязи, а так же большинство методов современной телефонометрии базируются на понятиях теории линий с распределенными параметрами. Поэтому, приступая к изучению курса «Основы телефонометрии» и, особенно, курса «Направляющие системы электросвязи», необходимо повторить и свести воедино все теоретические сведения, которые были получены в соответствующем разделе курса ОТЦ.
3. Цепи с распределенными параметрами
3.1. Классификация диапазонов и длин волн Общие сведения

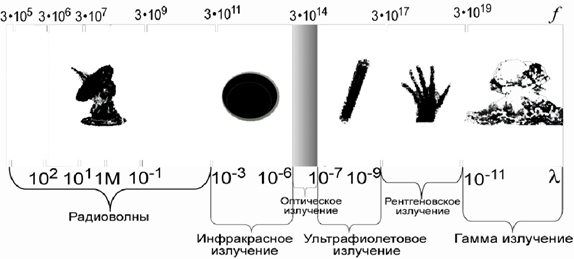

Прежде
всего, следует вспомнить классификацию
диапазонов радиоволн, используемых для
связи. Известно, что связь длины волны
с частотой f
передаваемого колебания устанавливается
соотношением:
-
Частота
Период
Длина волны
1 Гц
1 с
300000 км (7 экваторов)
1 кГц
1 мс
300 км
1 МГц
1 мкс
300 м
300 МГц
3,3 нс
1 м
1 ГГц
1 нс
30 см
30 ГГц
33 пс
1 см
300 ГГц
3,3 пс
1 мм
3000 ГГц
0,33 пс
0,1 мм = 100 мкм
Наименование диапазонов частот электромагнитных волн по ГОСТ 24375 приведено в таблице
Диапазон частот |
Наименование диапазона (сокращенное наименование) |
Наименование диапазона волн |
Длина волны |
3–30 кГц |
Очень низкие частоты (ОНЧ) |
Сверхдлинные |
100–10 км |
30–300 кГц |
Низкие частоты (НЧ) |
Длинные |
10–1 км |
300–3000 кГц |
Средние частоты (СЧ) |
Средние |
1–0.1 км |
3–30 МГц |
Высокие частоты (ВЧ) |
Короткие |
100–10 м |
30–300 МГц |
Очень высокие частоты (ОВЧ) |
УКВ, метровые |
10–1 м |
300–3000 МГц |
Ультравысокие частоты (УВЧ) |
Дециметровые |
1–0.1 м |
3–30 ГГц |
Сверхвысокие частоты (СВЧ) |
Сантиметровые |
10–1 см |
30–300 ГГц |
Крайне высокие частоты (КВЧ) |
Миллиметровые |
10–1 мм |
300–3000 ГГц |
Гипервысокие частоты (ГВЧ) |
Субмиллим-вые |
1–0.1 мм |
Эта классификация не получила широкого распространения и в ряде случаев вступает в противоречие с национальными стандартами (ГОСТ) в области радиоэлектроники. На практике под низкочастотным диапазоном подразумевается звуковой диапазон, а под высокочастотным — весь радиодиапазон, выше 30 кГц, в том числе сверхвысокочастотный (свыше 300 МГц).
